Endress+Hauser Cleanfit CPA474 Anleitung Seite 20

► A3/1
Ablaufventil pneumatisch
1. Legen Sie die demontierte Armatur auf eine ebene
Fläche.
2. Ziehen Sie bitte, falls noch vorhanden, am Ablauf-
ventil den Luftschlauch nach Druck auf den Ring
am pneumatischen L-Anschluss, ab.
3. Lösen Sie das Ablaufventil mit Dichtring an der
Armatur durch Drehen gegen den Uhrzeigersinn,.
Drehen Sie das gebrauchte Ablaufventil ganz her-
aus (siehe Abbildung 1) und entfernen Sie es.

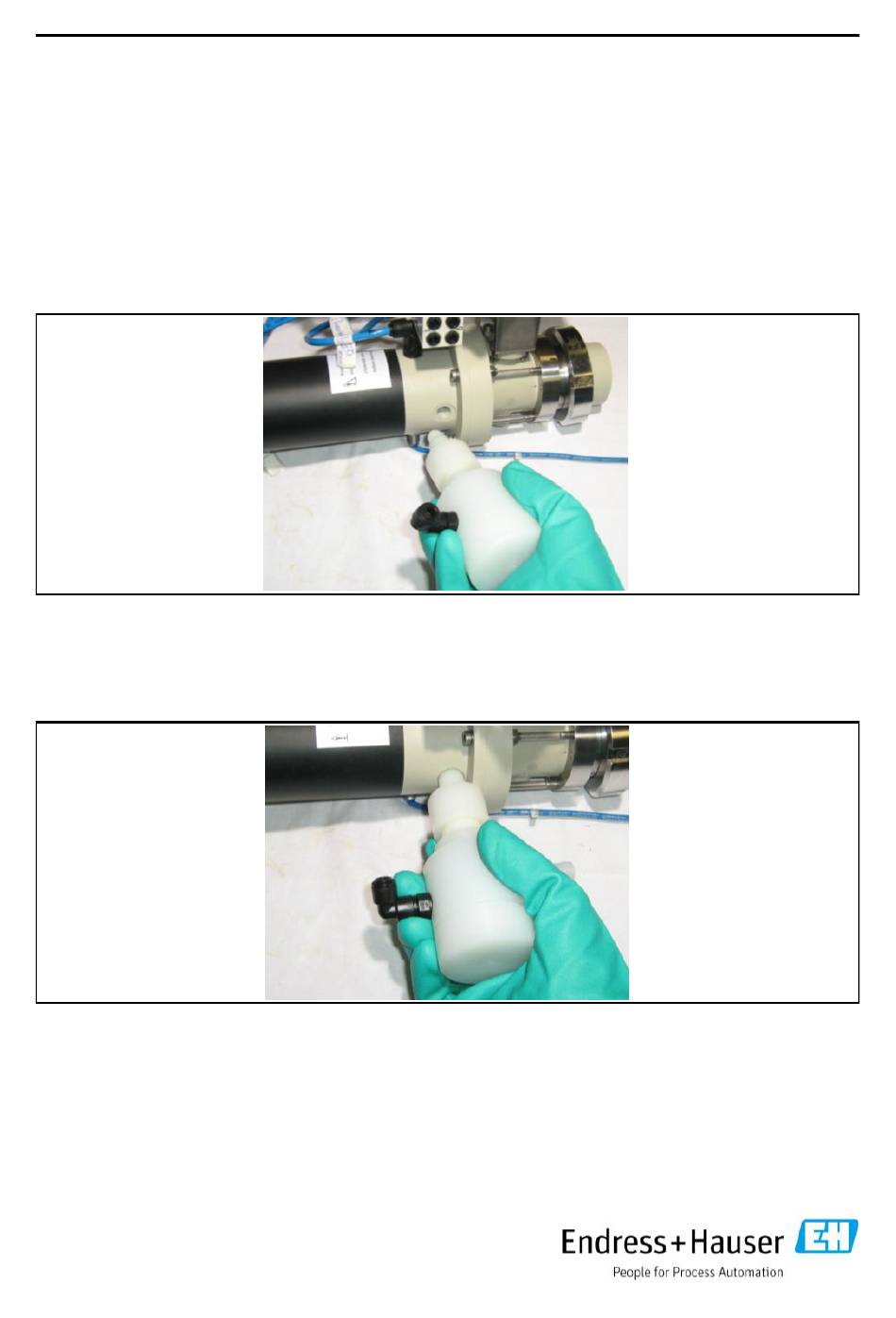

Abbildung 1
Ablaufventil
herausdrehen
4. Nehmen Sie bitte das neue Ablaufventil und einen
neuen Dichtring aus dem gelieferten Kit.
Schrauben Sie das Ablaufventil mit Dichtring hand-
fest in die Armatur, durch Drehen im Uhrzeigersinn
(siehe Abbildung 2).
Abbildung 2
Ablaufventil
festdrehen
5. Wenn Sie keine weiteren Ersatzteile an der Armatur
tauschen wollen, machen Sie bitte mit
Seite 54 weiter.
Ansonsten wählen Sie bitte in
das nächste Ersatzteil aus, welches Sie tauschen wollen.
71217190 Manual kits CPA474
105
Kits Retractable process assembly Cleanfit CPA474
Kapitel 6
Kapitel 5.1 auf Seite 14
► A3/1
Outlet valve pneumatic
1. Put the demounted process assembly on a
plain area.
2. If still available, please pull off the air hose
at the outlet valve, after pressing on the ring
at the pneumatic L-connection.
3. Loosen the outlet valve with sealing ring at the
process assembly by turning it counter-clockwise.
Turn the used outlet valve completely out
(see figure 1) and remove it.
4. Take a new outlet valve and a new sealing ring out
of the provided kit.
Please screw the outlet valve with sealing ring hand-
tight into the process assembly by turning it clockwise
(see figure 2).
5. If you want to exchange no other spare parts
auf on the process assembly, please proceed with
chapter 6
Otherwise please select in
the next spare part, which you want to exchange.
20
on page 54.
chapter 5.1
Figure 1
Turn out the
outlet valve
Figure 2
Screw tight the
outlet valve
on page 14
