► A6
Endschalter pneumatisch
1. Legen Sie die demontierte Armatur auf eine ebene
Fläche. Kennzeichnen Sie bei Bedarf die Verbindungen.
2. Der Eingang ist mit 1 und der Ausgang ist mit 2 am
Endschalter markiert (siehe Abbildung 1).
3. Ziehen Sie bitte, falls vorhanden, an den pneumatischen
Anschlüssen die Luftschläuche bei gleichzeitigem Druck
auf den Ring am pneumatischen Anschluss, ab.
4. Lösen Sie, je nach Konfiguration, 1 oder 2 pneumatische
Endschalter an der Armatur durch Drehen mit der Hand
gegen den Uhrzeigersinn.
Nehmen Sie gebrauchte pneumatische Endschalter ab
(siehe Abbildung 1) und entfernen Sie diese.

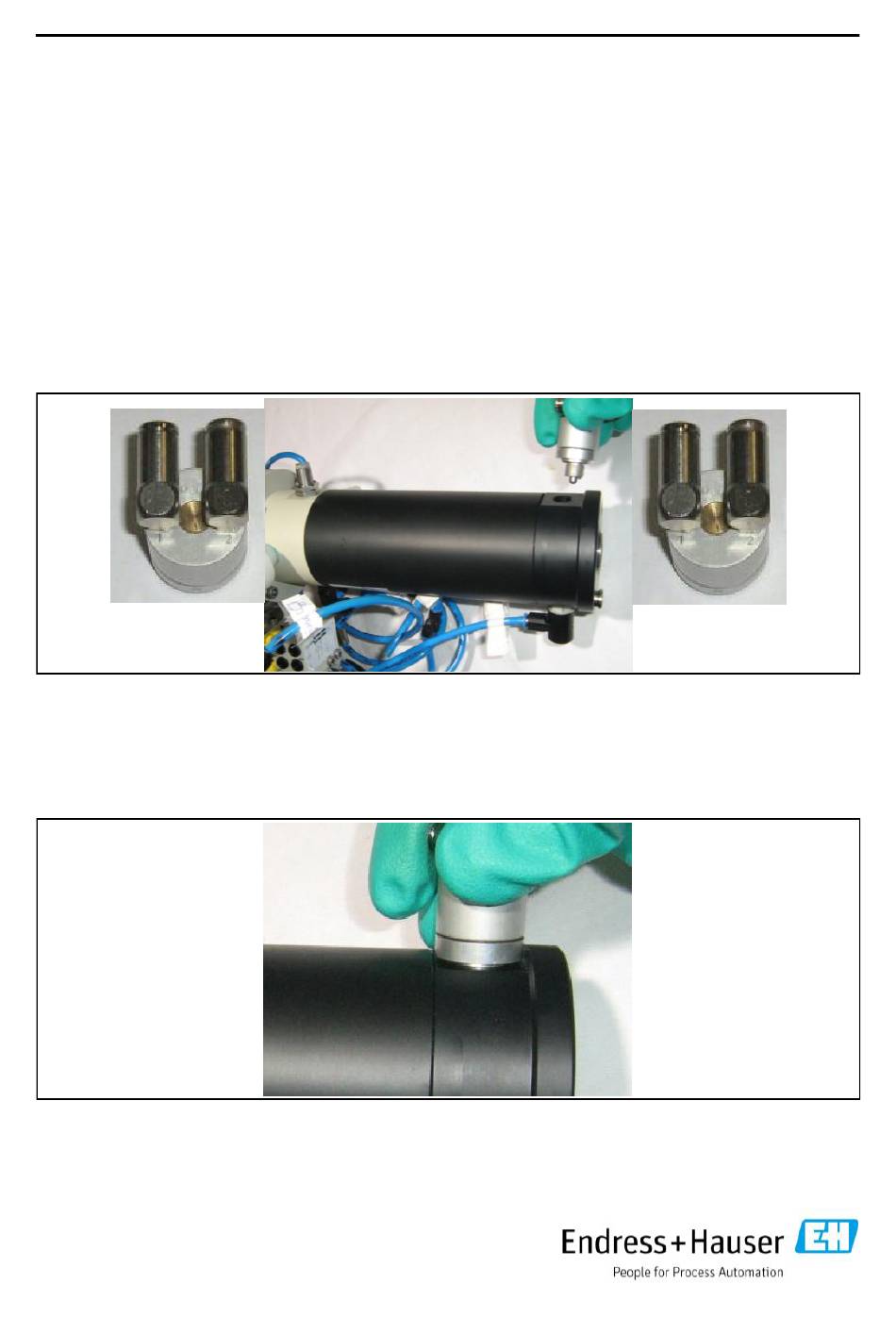

1
Abbildung 1
Pneumatische Endschalter
abnehmen
5. Nehmen Sie 1 oder 2 neue pneumatische Endschalter
aus dem gelieferten Kit und schrauben Sie diese von
Hand bis zum Anschlag in die Armatur.
Bitte ziehen Sie die pneumatischen Endschalter durch
Drehen im Uhrzeigersinn handfest an (siehe Abbil-
dung 2).
Abbildung 2
Pneumatischen Endschalter
anziehen
71217190 Manual kits CPA474
105
Kits Retractable process assembly Cleanfit CPA474
2
► A6
Pneumatic limit switch
1. Put the demounted process assembly on a plain
area. Mark the connections, if necessary.
2. The input is marked with 1 and the output is
marked with 2 at the limit switch (see figure 1).
3. If available, please pull off the air hoses at the
pneumatic connections, while pressing at once
on the ring at the pneumatic connection.
4. Loosen, depending on the configuration, 1 or
2 pneumatic limit switches at the process assembly,
by turning them manually counter-clockwise.
Take off used pneumatic limit switches (see figure 1)
and remove them.
5. Take 1 or 2 new pneumatic limit switches out of
the provided kit and screw them manually, up to
the stop, into the process assembly.
Please screw the pneumatic limit switches hand-
tight, by turning them manually clockwise (see fig-
ure 2).
24
2
1
Figure 1
Take off the pneumatic
limit switches
Figure 2
Tighten the pneumatic
limit switch
