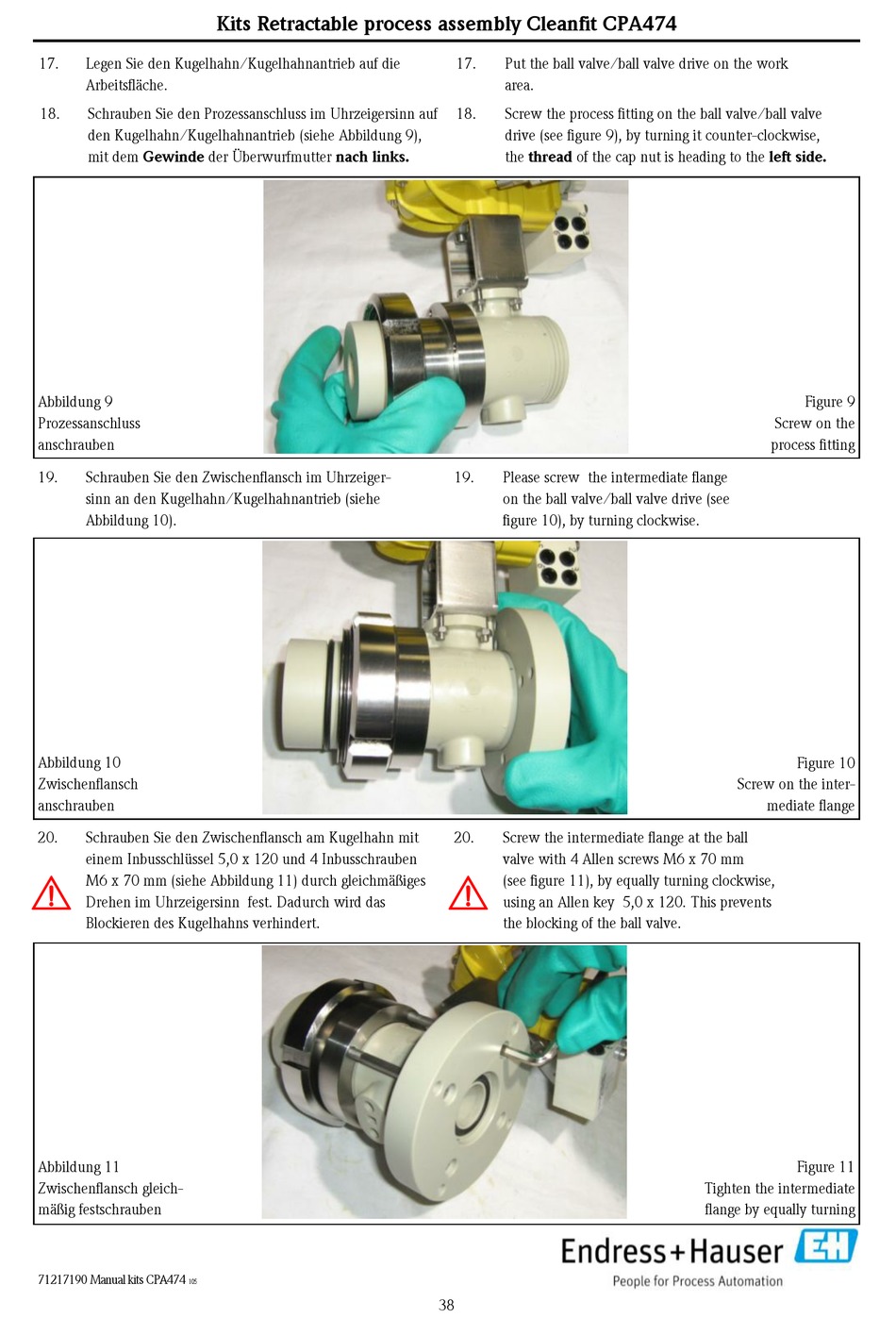

17. Legen Sie den Kugelhahn/Kugelhahnantrieb auf die
Arbeitsfläche.
18. Schrauben Sie den Prozessanschluss im Uhrzeigersinn auf
den Kugelhahn/Kugelhahnantrieb (siehe Abbildung 9),
mit dem Gewinde der Überwurfmutter nach links.
Abbildung 9
Prozessanschluss
anschrauben
19. Schrauben Sie den Zwischenflansch im Uhrzeiger-
sinn an den Kugelhahn/Kugelhahnantrieb (siehe
Abbildung 10).
Abbildung 10
Zwischenflansch
anschrauben
20. Schrauben Sie den Zwischenflansch am Kugelhahn mit
einem Inbusschlüssel 5,0 x 120 und 4 Inbusschrauben
#
M6 x 70 mm (siehe Abbildung 11) durch gleichmäßiges
Drehen im Uhrzeigersinn fest. Dadurch wird das
Blockieren des Kugelhahns verhindert.
Abbildung 11
Zwischenflansch gleich-
mäßig festschrauben
71217190 Manual kits CPA474
105
Kits Retractable process assembly Cleanfit CPA474
17. Put the ball valve/ball valve drive on the work
area.
18. Screw the process fitting on the ball valve/ball valve
drive (see figure 9), by turning it counter-clockwise,
the thread of the cap nut is heading to the left side.
19. Please screw the intermediate flange
on the ball valve/ball valve drive (see
figure 10), by turning clockwise.
20. Screw the intermediate flange at the ball
valve with 4 Allen screws M6 x 70 mm
#
(see figure 11), by equally turning clockwise,
using an Allen key 5,0 x 120. This prevents
the blocking of the ball valve.
38
Figure 9
Screw on the
process fitting
Figure 10
Screw on the inter-
mediate flange
Figure 11
Tighten the intermediate
flange by equally turning
