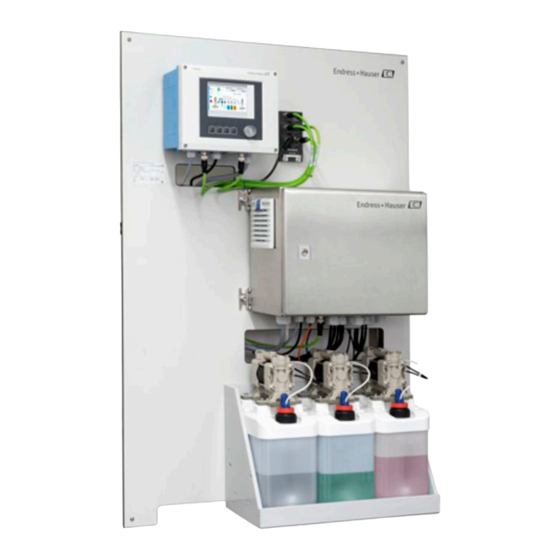

Endress+Hauser Liquiline Control CDC90 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Endress+Hauser Anleitungen
  4. Industrielle Ausrüstung
  5. Liquiline Control CDC90
  6. Betriebsanleitung
Endress+Hauser Liquiline Control CDC90 Betriebsanleitung

Endress+Hauser Liquiline Control CDC90 Betriebsanleitung

Reinigungs- und kalibrierungsautomatisierung von memosens-sensoren
Vorschau ausblenden Andere Handbücher für Liquiline Control CDC90:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

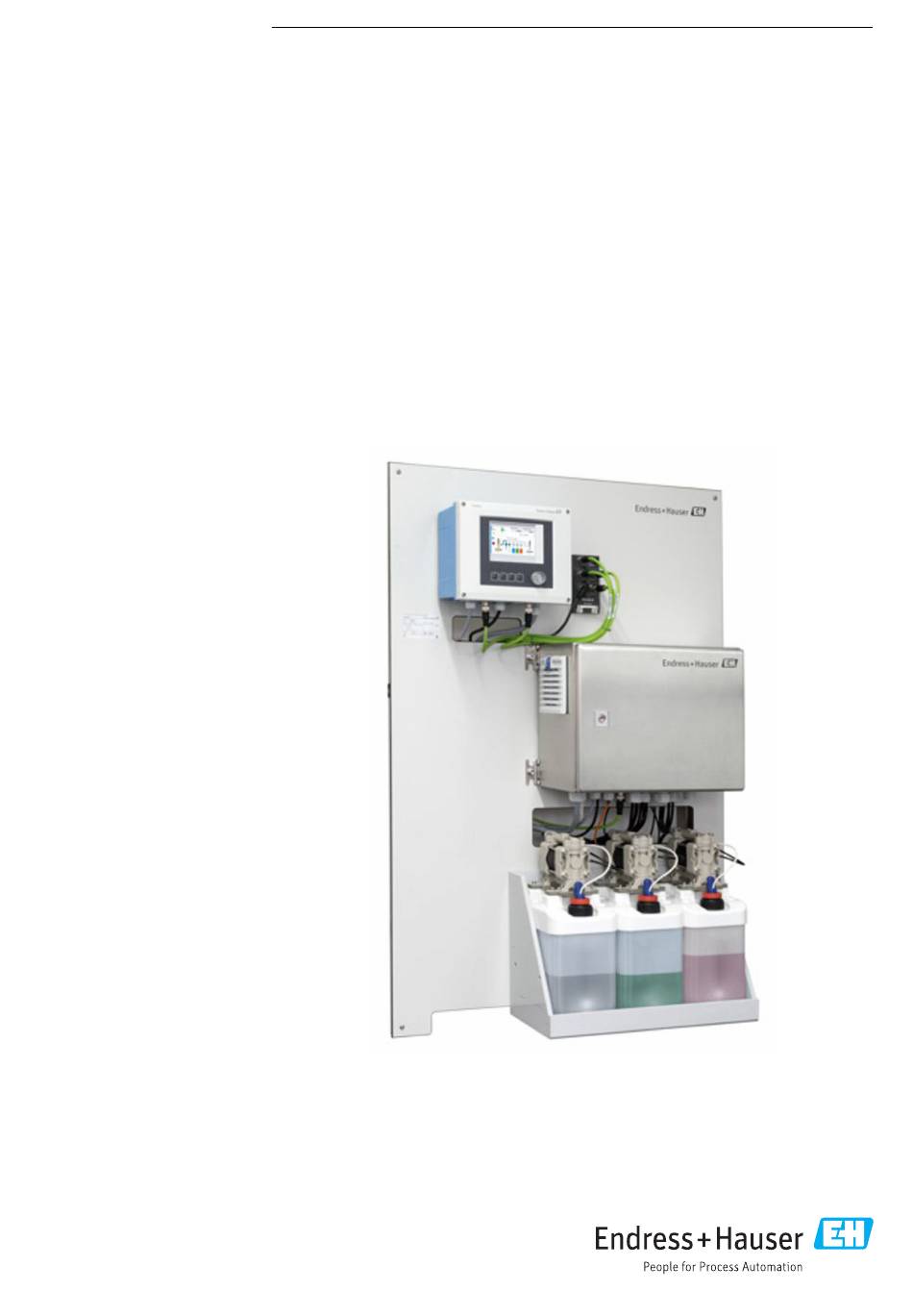

BA01707C/07/DE/08.22-00
71559452
2022-02-22
Gültig ab Version
02.02.00
Products
Betriebsanleitung
Liquiline Control CDC90
Reinigungs- und Kalibrierungsautomatisierung von
Memosens-Sensoren
Solutions
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Liquiline Control CDC90

Inhaltszusammenfassung für Endress+Hauser Liquiline Control CDC90

  • Seite 1 Products Solutions Services BA01707C/07/DE/08.22-00 71559452 2022-02-22 Gültig ab Version 02.02.00 Betriebsanleitung Liquiline Control CDC90 Reinigungs- und Kalibrierungsautomatisierung von Memosens-Sensoren...
  • Seite 3 Liquiline Control CDC90 Inhaltsverzeichnis Inhaltsverzeichnis Installations- und Funktionskontrolle ..56 Hinweise zum Dokument ... . 4 Messgerät einschalten ....57 Symbole .

  • Seite 4: Symbole Am Gerät

    Bedingungen an den Hersteller zurückgeben. Dokumentation In Ergänzung zu dieser Betriebsanleitung finden Sie auf den Produktseiten im Internet fol- gende Anleitungen: • Kurzanleitung Liquiline Control CDC90 • Betriebsanleitung Memosens, BA01245C • Softwarebeschreibung für Memosens-Eingänge • Kalibrierung von Memosens-Sensoren • Sensorbezogene Diagnose und Störungsbehebung...

  • Seite 5: Grundlegende Sicherheitshinweise

    Reparaturen, die nicht in der mitgelieferten Betriebsanleitung beschrieben sind, dür- fen nur direkt beim Hersteller oder durch die Serviceorganisation durchgeführt wer- den. Bestimmungsgemäße Verwendung Liquiline Control CDC90 ist ein vollautomatisches Mess-, Reinigungs- und Kalibriersystem für Memosens-Sensoren. Das System ist komplett versehen mit Versorgungskabeln und Verschlauchung. 2.2.1 Nicht bestimmungsgemäße Verwendung...
  • Seite 6 Grundlegende Sicherheitshinweise Liquiline Control CDC90 Im Betrieb: ‣ Können Störungen nicht behoben werden: Produkte außer Betrieb setzen und vor versehentlicher Inbetriebnahme schützen. VORSICHT Nicht abgeschaltete Programme während der Wartungstätigkeiten. Verletzungsgefahr durch Medium oder Reiniger! ‣ Laufende Programme beenden. ‣ In den Service Modus schalten bevor Sie Sensoren aus der Armatur nehmen.

  • Seite 7: Produktsicherheit

    Liquiline Control CDC90 Grundlegende Sicherheitshinweise Produktsicherheit 2.5.1 Stand der Technik Das Produkt ist nach dem Stand der Technik betriebssicher gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Die einschlägigen Vor- schriften und internationalen Normen sind berücksichtigt. IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß...

  • Seite 8: Produktbeschreibung

    Produktbeschreibung Liquiline Control CDC90 Produktbeschreibung Produktaufbau Das komplette Liquiline Control CDC90 besteht aus folgenden Komponenten: • CDC90 Steuereinheit • Pneumatische Steuereinheit • Kanisterpumpeneinheit • Ethernet Switch Das System wird in verschiedenen Ausführungen angeboten. Hier sehen Sie eine Gesamt- übersicht mit allen Modulen des Systems.

  • Seite 9: Übersicht Pneumatische Steuereinheit

    Liquiline Control CDC90 Produktbeschreibung 3.1.1 Übersicht pneumatische Steuereinheit 1 Messstelle Die pneumatische Steuereinheit steuert Luft, Flüssigkeiten und Strom. Unter anderem wird hier die Versorgungsspannung angelegt. A0044121  2 Pneumatische Steuereinheit für eine Messstelle 100 / 230 VAC Klemme Pilotventile +24 V Klemme Aufhängung...
  • Seite 10 Produktbeschreibung Liquiline Control CDC90 2 Messstellen A0044120  3 Pneumatische Steuereinheit für eine 2. Messstelle Erweiterung der Endstufenklemmen für eine 2. Messstelle Erweiterung der Pilotventile für eine 2. Messstelle Endress+Hauser...

  • Seite 11: Warenannahme Und Produktidentifizierung

    Liquiline Control CDC90 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme 1. Auf unbeschädigte Verpackung achten.  Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. 2. Auf unbeschädigten Inhalt achten.  Beschädigungen am Lieferinhalt dem Lieferanten mitteilen.

  • Seite 12: Lieferumfang

    Warenannahme und Produktidentifizierung Liquiline Control CDC90 Lieferumfang Im Lieferumfang sind enthalten: • 1 CDC90 Steuereinheit in der bestellten Ausführung • 1 pneumatische Steuereinheit • Bis zu 3 Pumpen zur Förderung von Reiniger und Puffer mit Kanistern • Bis zu 3 Schwimmerschalter, komplett mit Kabel zu Kanistern •...

  • Seite 13: Aufstellungsort

    Liquiline Control CDC90 Montage Montage Montagebedingungen Das Gerät ist für die Wandmontage bestimmt. Wandmontage als: Panel 5.1.1 Aufstellungsort Bei der Aufstellung des Gerätes folgende Punkte beachten: 1. Sicherstellen, dass die Wand eine ausreichende Tragfähigkeit besitzt und im Lot steht. 2. Gerät vor zusätzlicher Erwärmung (z.B. Heizung) schützen.
  • Seite 14 Montage Liquiline Control CDC90 Abmessungen pneumatische Steuereinheit 210 (8.27) 380 (15.0) A0031929  5 Abmessungen pneumatische Steuereinheit in mm (in) Abmessungen Kanisterträger 160 (6.3) 150 (5.9) 8.5 (0.33) Ø 470 (18.50) 220 (8.66) A0033139  6 Abmessungen Kanisterträger in mm (in)
  • Seite 15 Liquiline Control CDC90 Montage 65 (2.56) 140 (5.51) 151 (5.94) 190 (7.48) A0032277  7 Abmessungen Kanister mit Pumpe in mm (in) Abmessungen Spülblock und Umschaltventil 195 (7.68) 120 (4.72) 5,5 (0.22) Ø 5,5 (0.22) Ø 108 (4.25) 5,5 (0.22) Ø...

  • Seite 16: System Montieren

    Montage Liquiline Control CDC90 Abmessungen Montageplatte 770 (30.31) 8 (0.31) 8 (0.31) 150 (6.00) 380 (15.00) 20 (0.79) 86 (3.39) 600 (23.62) A0031946  10 Abmessungen der Montageplatte in mm (in) System montieren 5.2.1 Wandmontage VORSICHT Verletzungsgefahr Aufgrund des Gewichts kann es zu Quetschungen oder anderen Verletzungen kommen.

  • Seite 17: Maximale Schlauch- Und Kabellänge Bei Einer Messstelle

    Liquiline Control CDC90 Montage 5.2.2 Maximale Schlauch- und Kabellänge bei einer Messstelle Maximale Länge des Multischlauchs beträgt 10 m (32.8 ft)→  28. ‣ Die Schläuche kürzen, wenn erforderlich. HINWEIS Der Spülblock läuft leer. Ist der Spülblock unterhalb der Kanister angebracht, öffnen sich die Ventile des Spülblocks durch den Druck der Flüssigkeit und die Kanister entleeren sich.
  • Seite 18 Montage Liquiline Control CDC90 Spülblock an Spülblockhalterung A0032672 ‣ Das Blech des Spülblocks (1) an der Spülblockhalterung (2) mit den mitgelieferten Schrauben (3) und Unterlegscheiben (4) befestigen. Multischlauch an Spülblock befestigen A0032731 1. Die Schläuche durch die Öffnung am Spülblockblech führen.

  • Seite 19: Mechanischer Anschluss

    Liquiline Control CDC90 Montage 5.2.5 Umschaltventil für 2. Messstelle montieren A0033444 Montageplatte mit dem Umschaltventil an der Halterung des Spülblocks entlang füh- ren. A0033445 Beide Teile mit den mitgelieferten Schrauben verbinden. 5.2.6 Mechanischer Anschluss VORSICHT Zu laute Pumpengeräusche Die Geräusche der Pumpen könnten unangenehm für das Gehör werden.
  • Seite 20 Montage Liquiline Control CDC90 A0044888  14 Verschlauchungsplan Medium und Druckluft für eine Messstelle Pumpen 1-3 Pilotventilblock in der pneumati- schen Steuereinheit (Ansicht von unten) Kanister 1-3 Prozessventil Multischlauch M2 Wasseranschluss Armatur (Anschluss I = Messen, Anschluss O = Service) Flüssigkeit...

  • Seite 21: Druckluftversorgung Anschließen

    Liquiline Control CDC90 Montage Multischlauch Funktion Schlauchnummern Druckluftansteuerung Armatur Messposition, 2. Messstelle Druckluftansteuerung Armatur Serviceposition, 2. Messstelle 10 Druckluftversorgung anschließen Druckluftversorgung Folgende Punkte beim Anschluss beachten: • Die Druckluftleitung ist bauseitig zu stellen. • Druckluft beträgt 4...6 bar (58...87 psi).

  • Seite 22: Multischläuche Anschließen

    Montage Liquiline Control CDC90 Multischläuche anschließen M1- Luftschläuche von der pneumatischen Steuereinheit zum Spülblock und zur Armatur Anschluss M1 in der pneumatischen Steuereinheit Die Luftschläuche für die Pilotventile in der pneumatischen Steuereinheit sind von Werk aus schon angeschlossen. Die Luftschläuche für die Pilotventile befinden sich im Schlauchpaket des Multischlauchs A0033431 Die Schläuche 1, 2, 3 und 4 des Multischlauchs M1 in die vorgesehene Kabelver-...
  • Seite 23 Liquiline Control CDC90 Montage 6. Schlauch 4 (Druckluftansteuerung Prozessventil Spülluft) an das Ventil für die Spül- luft am Spülblock anschließen. Anschluss an den Armaturen CPA87x und CPA471/472/472D/475 Schlauchnummer: Anschluss an Armatur: CPA87x Schlauch 1 I, Messposition Schlauch 2 O, Serviceposition...
  • Seite 24 Montage Liquiline Control CDC90 A0041603  16 Anschluss Medien A0033922  17 Anschluss Schwimmerschalter Anschluss M2 an Spülblock ‣ Schläuche von den Pumpen an den Ventilen des Spülblock wie folgt anschließen: A0033438 Schlauch Nummer Funktion Flüssigkeit Kanister 1 Flüssigkeit Kanister 2 Flüssigkeit Kanister 3...
  • Seite 25 Liquiline Control CDC90 Montage M3 (2. Messstelle)- Luftschläuche von der pneumatischen Steuereinheit zum Umschaltventil und Armatur der 2. Messstelle Anschluss M3 in der pneumatischen Steuereinheit Die Schläuche an den Pilotventilen in der pneumatischen Steuereinheit sind von Werk aus schon angeschlossen.
  • Seite 26 Montage Liquiline Control CDC90 4. Schlauch 11 an den unteren Anschluss des Umschaltventils anschließen (zur Steue- rung der Medienzufuhr zur zweiten Messstelle). 5. Schlauch 9 an den Anschluss für das Verfahren der Armatur in Messposition anschließen. 6. Schlauch 10 an den Anschluss für das Verfahren der Armatur in Serviceposition anschließen.
  • Seite 27 Liquiline Control CDC90 Montage Spülwasser anschließen Beim Wasseranschluss folgende Punkte beachten: • Die Spülwasserleitung ist bauseitig zu stellen. • Der Wasserdruck muss 3...6 bar (44...87 psi) betragen. Auf die Qualität des Spülwassers achten. Partikel größer als 100 μm sollten mit Hilfe eines Wasserfilters gefiltert werden.

  • Seite 28: Multischläuche Kürzen

    Montage Liquiline Control CDC90 4. Die Spülanschlüsse der Armaturen (1) mit den Spülanschlüssen des Umschaltventils, rechts 1. Messstelle und links 2. Messstelle, verbinden. Multischläuche kürzen Die Schläuche im Multischlauch sind je nach Entfernungen anzupassen. 1. Den Multischlauch M3 vom Spülblock abschrauben.
  • Seite 29 Liquiline Control CDC90 Montage Pumpe anschließen Druckluftansteuerung Die Druckluftansteuerung der Pumpen ist bereits ab Werk angeschlossen. ‣ Für die Druckluftansteuerung der Pumpen das beigelegte Schlauchstück 4 mm (0.16 in) und den Schlauchadapter 4 mm (0.16 in) auf 6 mm (0.24 in) folgendermaßen anschließen:...

  • Seite 30: Elektrischer Anschluss

    Elektrischer Anschluss Liquiline Control CDC90 Elektrischer Anschluss Anschlussbedingungen HINWEIS Das Gerät hat keinen Netzschalter ‣ Bauseitig ist eine Absicherung mit max. 16 A vorzusehen. Die lokalen Installationsvor- schriften beachten. ‣ Die Trennvorrichtung muss ein Schalter oder Leistungsschalter sein und muss als Trennvorrichtung für das Gerät gekennzeichnet werden.

  • Seite 31: Module Der Cdc90 Steuereinheit

    Liquiline Control CDC90 Elektrischer Anschluss A0033181  23 Kabelverschraubung CDC90 Steuereinheit Verdrahtung Bezeichnung Belegung Versorgunggsspannung CDC90 Steuereinheit Ethernet-Kabel vom IPC zum Ethernet Switch Sensor 1. Messstelle Sensor 2. Messstelle Ethernet-Kabel von BASE2-E zum Ethernet Switch Sensor, Schwimmerschalter, Druckschalter, IPC Versorgung 6.2.2...

  • Seite 32: Cdc90 Steuereinheit Öffnen

    Elektrischer Anschluss Liquiline Control CDC90 Slot 5 Port 1 Pin 47 A0044889  24 Beispiel der Portcodierung 6.2.3 CDC90 Steuereinheit öffnen HINWEIS Spitze oder scharfe Hilfsmittel Der Einsatz ungeeigneter Hilfsmittel kann zu Kratzern auf dem Gehäuse oder Schäden an der Dichtung führen und damit die Gehäusedichtigkeit beeinträchtigen! ‣...
  • Seite 33 Liquiline Control CDC90 Elektrischer Anschluss Kabelbeispiel (entspricht nicht zwangsläufig dem Originalkabel)  27 Konfektioniertes Kabel A0045763 A0045764 Außenschirm (frei gelegt)  28 Kabel auf Erdungsschelle  29 Kabel in Erdungsschelle Kabeladern mit Endhülsen auflegen eindrücken Kabelmantel (Isolierung) Erdungsschelle Kabelschirm ist durch Erdungs- schelle geerdet Beachten Sie die Hinweise im Kapitel "Schutzart sicherstellen"...

  • Seite 34: Versorgungsspannung Cdc90 Steuereinheit Anschließen

    Elektrischer Anschluss Liquiline Control CDC90 Alle anderen Steckklemmen ‣ ‣ ‣ Schraubendreher auf Feder Kabel bis Anschlag einführen. Schraubendreher herausziehen drücken (Klemme öffnen). (Klemme schließen). 6.2.6 Versorgungsspannung CDC90 Steuereinheit anschließen Kabelverschraubung "H" Die Versorgungsspannung CDC90 Steuereinheit ist schon von Werk aus verdrahtet.

  • Seite 35: Zusätzliche Eingänge Und Ausgänge Anschließen

    Liquiline Control CDC90 Elektrischer Anschluss A0033455 ‣ Sensorkabel der 1. Messstelle durch die vorgesehen Kabelverschraubung "6" führen. Die Kabelverschraubung "7" ist für den Sensor der 2. Messstelle vorgesehen. Sensorkabel anschließen 1. Direkter Anschluss des Sensorkabels Sensorkabel an den Klemmenstecker des Moduls BASE2-E anschließen.

  • Seite 36: Digitale Ein- Und Ausgänge

    Elektrischer Anschluss Liquiline Control CDC90 6.4.1 Digitale Ein- und Ausgänge Modul DIO – – – – – –  32 Anschlussplan  31 Modul Zur Überwachung der Druckluft und der Schwimmerschalter. DIO anschließen Anschluss Digitale I/O in der Aktorenklemme in der pneumatischen Steuereinheit...

  • Seite 37: Stromeingänge

    Liquiline Control CDC90 Elektrischer Anschluss 6.4.2 Stromeingänge Modul 2AI – –  33 Modul  34 Anschlussplan Eingang für das Kontrollsignal der Softkeys. 1. Eingang für das Kontrollsignal der Softkeys. 2. Eingang des Steuersignals von der Leitstelle zur Fernsteuerung der Programm- durchführung.

  • Seite 38: Digitale Kommunikation Anschließen

    Elektrischer Anschluss Liquiline Control CDC90 4AO (optional) – – – –  35 Modul  36 Anschlussplan Übertragung der Messwerte (frei belegbar) von der Messstelle zum Leitsystem. Digitale Kommunikation anschließen 6.5.1 Ethernet anschließen VORSICHT Stromschlag! ‣ Die Isolierung gegenüber auftretenden gefährlichen Spannungen muss von den ange- schlossenen externen Geräten gewährleistet werden.
  • Seite 39 Liquiline Control CDC90 Elektrischer Anschluss A0033454 Ethernet-Adapterkabel W24 in die vorgesehene Kabelverschraubung "8" anschließen.  Die Kabel W19 und W24 bilden eine Brücke. 3. Ethernet-Adapterkabel am Ethernet Switch (1) am dafür vorgesehenen Anschluss (2) anschließen. Kommunikationskabel Ethernet Switch in die pneumatische Steuereinheit anschlie- ßen...

  • Seite 40: Ipc Anschließen

    Elektrischer Anschluss Liquiline Control CDC90 4. W20 Kabel in der pneumatischen Steuereinheit (3) an die Feldbusschnittstelle IN1 des Busknotens (4) anschließen. Versorgungsspannung Ethernet Switch anschließen Die Versorgungsspannung des Ethernet Switch ist in der pneumatischen Steuereinheit vom Werk aus schon verdrahtet.

  • Seite 41: Pneumatische Steuereinheit Anschließen

    Liquiline Control CDC90 Elektrischer Anschluss A0044184 Anschluss am Ethernet Switch 1. Die CDC90 Steuereinheit aufschrauben. 2. Adapterkabel W18 in der CDC90 Steuereinheit von innen in die Kabelverschraubung "8" anschließen. 3. In der CDC90 Steuereinheit das Adapterkabel W18 am IPC (1) anschließen.

  • Seite 42: Schwimmerschalter Und Druckluftschalter Anschließen

    Elektrischer Anschluss Liquiline Control CDC90 Belegung Verdrahtung Bezeichnung Kabel Endlagenschalter von der Armatur W2, W3 CPA8xx Kabel Endlagenschalter von der Armatur W25, W26, W27, W28 CPA4xx Schwimmerschalter/Füllstandsschalterkabel W4, W5, W6 PWR-Kabel von Ethernet Switch nicht belegt nicht belegt Schläuche Pumpe 5, 6, 7 Schläuche M1...

  • Seite 43: Überwachung Der Armaturposition

    Liquiline Control CDC90 Elektrischer Anschluss Überwachung der Armaturposition A0032747  40 Druckluftansteuerung CPA471/472/472D/475 ‣ BN Ö L+ (1) BU Ö L- (2) A0044165 Anschlüsse für die Positionsrückmeldung folgendermaßen in der pneumatischen Steu- ereinheit anschließen: Anschluss auf der Endstufenklemme in der pneumatischen Steuereinheit...
  • Seite 44 Elektrischer Anschluss Liquiline Control CDC90 Überwachung der Armaturposition A0033325  41 Druckluftansteuerung CPA473/474 ‣ Anschlüsse für die Positionsrückmeldung folgendermaßen in der pneumatischen Steu- ereinheit anschließen: Anschluss auf der Endstufenklemme in der pneumatischen Steuereinheit Endstufenklemme T1 unten Endlagenschalter Funktion Pin 1 Pos 2, BN Endlagen- Endlagenschalter, Rückmeldung Service...
  • Seite 45 Liquiline Control CDC90 Elektrischer Anschluss Cleanfit CPA8x Überwachung der Armatur A0032753  42 Rückmeldung Position CPA87x W2 Feedbackkabel A0017831 Endlagenschalter, Position Service Endlagenschalter, Position Messen Stecker, M12, Lötseite (Armatur innen) Codierung Stecker, Pin-Seite (Armatur außen) A0022163  43 Anschlusskabel für Endlagenschalter an Messumformer, Schaltverstärker, Endstufenklemme usw.

  • Seite 46: Hauptversorgungsspannung Anschließen

    Elektrischer Anschluss Liquiline Control CDC90 Endstufenklemme T2 unten Kabelader Funktion Pin 1 W2, BN Endlagenschalter, Positionsrückmeldung Pin 2 W2, WH Endlagenschalter, Positionsrückmeldung Remote IO belegen Beschreibung Kodierung 1, 2 Armatur 1 Positionsrückmeldung intern 3, 4 Armatur 2 Positionsrückmeldung intern 13-16...

  • Seite 47: Schutzart Sicherstellen

    Liquiline Control CDC90 Elektrischer Anschluss Hauptversorgungsspannung anschließen A0033429 Das Kabel der Hauptversorgungsspannung durch die Kabelverschraubung "3" der pneumatischen Steuereinheit führen. 2. Die Adern an die Aktorenklemme folgendermaßen anschließen: PE PE PE PE PE PE PE PE A0035338  44 Klemmenplan der Hauptversorgungsspannung der Aktorenklemme X1 in der pneumatischen Steuerein-...
  • Seite 48 Elektrischer Anschluss Liquiline Control CDC90 6.10 Anschlusskontrolle WARNUNG Anschlussfehler Die Sicherheit von Personen und der Messstelle ist gefährdet! Der Hersteller übernimmt keine Haftung für Fehler infolge der Nichtbeachtung dieser Anleitung. ‣ Das Gerät nur dann in Betrieb nehmen, wenn alle nachfolgenden Fragen mit ja beant- wortet werden können.

  • Seite 49: Übersicht Zu Bedienungsmöglichkeiten

    Liquiline Control CDC90 Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten 7.1.1 Anzeige- und Bedienelemente A0031833  45 Übersicht Bedienung Touchdisplay LED-Leuchte Softkeys (einstellbar) Grün Ein Programm ist aktiv System hat einen Fehler. Programme (z .B. Reinigungs- oder Kalibrierpro- gramme) starten nicht. Rot blinkend System hat eine Function Check (z.B.

  • Seite 50: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige

    Bedienungsmöglichkeiten Liquiline Control CDC90 Zugriff auf Bedienmenü via Vor-Ort-Anzeige 7.2.1 Bedienkonzept A0033711  46 Touchdisplay Das CDC90 ist über ein Touchdisplay bedienbar. Außerdem stehen für die Programmbedie- nung Softkeys zur Verfügung. 7.2.2 Softkeys Mit den Softkeys können Sie Programme starten. Sie sind vorbelegt und können konfigu- riert werden.

  • Seite 51: Zugriff Auf Bedienmenü Via Webbrowser

    Liquiline Control CDC90 Bedienungsmöglichkeiten Position Funktion Betriebsmodus Übersicht Hauptmenü Navigation Die Bedienung erfolgt über vier Hauptmenüs: Menü Funktion Benutzerführung • Geführte Bedienung zum Terminieren und Ausführen von Programmen. • Dateien und Einstellungen importieren und exportieren. Diagnose Beinhaltet Informationen zum Betrieb, über die Diagnose, zur Störungsbeseitigung und Simulation.

  • Seite 52: Systemintegration

    Systemintegration Liquiline Control CDC90 Systemintegration Messgerät in System einbinden 8.1.1 Webserver Aufbau der Datenverbindung HINWEIS EtherCat kann abhängig von der Netzwerkslast zu Ausfällen in den CDC90 IPCs füh- ren, wenn mehrere CDC 90 Geräte integriert sind. ‣ Bei Modbus ohne Gateway muss es eine physikalische Trennung mit einem Vlan-fähi- gen Switch z.

  • Seite 53: Bedienung

    Liquiline Control CDC90 Systemintegration Bedienung Die Menüstruktur des Webservers entspricht der Vor-Ort-Bedienung. 8.1.2 Feldbusse HINWEIS Das Gerät nutzt eine EtherCat Verbindung für die interne Kommunikation. EtherCAT kann abhängig von der Netzwerkslast zu Ausfällen in den CDC90 IPCs führen, wenn mehrere CDC90 Geräte im selben Netzwerk integriert sind.
  • Seite 54 Systemintegration Liquiline Control CDC90 Anschluss EtherNet/IP über Gateway Gateway muss extern verbaut werden. 3 m (3.28 ft) Ethernet-Kabel ist beigelegt. Kabel zum Prozessleitsystem muss bauseitig gestellt werden. A0044819  48 Anschluss Kommunikation EtherNet/IP Ethernet Switch am CDC90 Gateway Prozessleitsystem PLS...
  • Seite 55 Liquiline Control CDC90 Systemintegration White Orange Blue Weiterführende Informationen zur Feldbus-Kommunikation finden Sie auf den Pro- duktseiten im Internet: • EtherNet/IP (Adapter) über Gateway Modbus TCP - EtherNet/IP: BA02241C • Modbus TCP (Server): BA02238C • PROFIBUS DP (Slave) über Gateway Modbus TCP - PROFIBUS DP.

  • Seite 56: Vorbereitungen

    Inbetriebnahme Liquiline Control CDC90 Inbetriebnahme Vorbereitungen 9.1.1 Kanister befüllen ‣ Kanister wie folgt befüllen von links nach rechts: Kanister (links Inhalt nach rechts) Flüssigkeit 1 (z. B. Reiniger, bei Variante Reinigung- und Kalibrierung von pH-Sensoren) Flüssigkeit 2 (z. B. Puffer 1, bei Variante Reinigung- und Kalibrierung von pH-Sensoren) Flüssigkeit 3 (z.

  • Seite 57: Messgerät Einschalten

    Liquiline Control CDC90 Inbetriebnahme HINWEIS Unkontrolliert angesteuerte Pumpen, Ventile oder ähnliches. Beschädigungen von Geräten. ‣ Installations- und Funktionskontrolle durchführen. ‣ Sicherstellen, dass alle beweglichen Teile ordentlich montiert sind. Das System nur mit Flüssigkeiten mit Leitfähigkeit von > 10 µS/cm betreiben.

  • Seite 58: Startbildschirm

    Inbetriebnahme Liquiline Control CDC90 9.3.1 Startbildschirm A0041476 Position Funktion Mess- oder Serviceposition der Armatur Nächste Seite Anzeige der Pumpen für Kanister 1-3 Ventil (Wasser oder Luft) geschlossen oder geöffnet. Darstellung des aktiven Mediums, je nach Programm. Wiedergabesymbol sichtbar wenn Programm läuft Stoptaste aktiv und bedienbar, wenn Programm läuft...

  • Seite 59: Systemeinstellungen Der Messstellen Konfigurieren

    Liquiline Control CDC90 Inbetriebnahme 9.4.3 Systemeinstellungen der Messstellen konfigurieren Benutzerrolle: Instandhaltung Betriebsmodus: Einstellung →  64 Pfad: System/Information/Messstelle Funktion Optionen Info Messstelle • Seriennummer: Allgemeine Informationen: • Firmware Bis auf den Tag-Namen der • Ursprüngliche erweiterte Bestell- Bestellnummer sind alle Ein-...

  • Seite 60: Pilotventile Überwachen

    Das Gerät ist zur Verwendung von pH-Glassensoren voreingestellt. Wird ein anderer Sensortyp verwendet (pH ISFET, Redox), muss eine andere Konfigurati- onsdatei mithilfe eines externen Displays in den Messumformer geladen werden. Dies wird bei der Erstinbetriebnahme durch das Fachpersonal von Endress+Hauser durchgeführt. Benutzerrolle: Instandhaltung Betriebsmodus: Einstellung →...

  • Seite 61: Pumpen Und Kanister

    Liquiline Control CDC90 Inbetriebnahme →  64 Pfad: System/Betriebszähler/Ventile Funktion Optionen Info Ventile Anzeige Anzahl Schaltvorgänge Einstellungen der Warngrenzen für und Warngrenzen von: die Schaltvorgänge der Pilotventile. • Wasser • Luft • Umschaltventil • 1 Messstelle: Konfigurierbares Ventil 8 auf dem Pilotventilblock...
  • Seite 62 Inbetriebnahme Liquiline Control CDC90 ‣ Sensoren in sinnvollen, prozessabhängigen Intervallen kalibrieren. Betriebsanleitung "Memosens", BA01245C 9.4.10 Inbetriebnahme starten Die Erstinbetriebnahme führt das Fachpersonal von Endress+Hauser durch. Endress+Hauser...

  • Seite 63: Betrieb

    Liquiline Control CDC90 Betrieb Betrieb 10.1 Messwerte ablesen A0041431  49 Beispielübersicht einer Messstelle Position Funktion Shortcut zu Messstellenübersicht Messstelle 1 oder 2 Hauptmesswerte Armaturposition Armaturtyp CPA87x oder CPA47x 10.2 Messgerät an Prozessbedingungen anpassen 10.2.1 Benutzerverwaltung In der Benutzerrolle Admin können Sie allen Benutzern ein Passwort zuweisen.

  • Seite 64: Benutzerverwaltung

    Betrieb Liquiline Control CDC90 Default Benutzername Passwort A (Admin) M (Instandhaltung) O (Bediener) Benutzerverwaltung Bediener Instandhaltung Admin Benutzer Ein- und Ausschalten der Darf nur das Benutzerverwaltung System einse- hen (kann keine Eigenes Passwort ändern Einstellungen, bis auf Spra- Alle Passwörter ändern chenwechsel, Betriebsmodus ändern...

  • Seite 65: Pfad: Applikation/Ein-/Ausgänge/Softkeys

    Liquiline Control CDC90 Betrieb Betriebsmodus Funktion Automatik Dient der terminierten Steuerung des Gerätes. Es werden konfigurierte Programme automatisch zum geplanten Termin gestartet. In diesem Betriebsmodus wird die Hardware nur automatisch angesteuert. Softkeys können hier nicht angesteuert werden. Fernzugriff Dient der Steuerung des Gerätes über einen Fernzugriff.

  • Seite 66: Reinigungs- Und Kalibrierschritte Konfigurieren

    Betrieb Liquiline Control CDC90 10.2.4 Reinigungs- und Kalibrierschritte konfigurieren Die Konfiguration erfolgt über ein Konfigurationstool auf Excelbasis. Schritte • Bestimmte Aktionen zur Sensorreinigung und/oder Kalibrierung sind in Schritten unter- teilt. Ein Schritt definiert: • Den Zustand der Ausgänge (Ventile, DO).

  • Seite 67: Schrittliste Zur Kalibrierung

    Liquiline Control CDC90 Betrieb Name Funktion H2O + Messposition Schaltet das Wasserventil ein und stellt die Ven- tile des impliziten Kanals so ein, dass die Senso- ren zur Positionsmessung bewegt werden ("Sperrwasser"). Schaltet das Wasserventil aus, wenn der Sensor die Messposition erreicht hat.
  • Seite 68 Betrieb Liquiline Control CDC90 Name Funktion Start 2pt cal pH + adj Startet eine 2-Punkt-pH-Kalibrierung mit Jus- tage. Start cal ORP w/o adj Startet eine 1-Punkt-Redox (mV)-Kalibrierung ohne Justage. Start cal ORP + adj Startet eine 1-Punkt-Redox (mV)-Kalibrierung mit Justage.

  • Seite 69: Reinigungs- Und Kalibrierschritte Zu Sequenzen Erstellen

    Liquiline Control CDC90 Betrieb Armatur Ausgang/Ventile Eingang S:ON Wird zu Beginn eines Steps auf "ON" gesetzt und bleibt auch nach dem Step auf "ON". Wird erst wie- der durch S:OFF auf "OFF" gesetzt. (statisch "ON") S:OFF Schaltet ein statisches "S:ON" aus.
  • Seite 70 Alle Sequenzen können auch geändert bzw. optimiert und innerhalb von Sequenzen wie- derverwendet werden. Es stehen Ihnen auch nicht konfigurierte Sequenzen zur Verfügung. Der Standard Puffer 1 ist der Puffer pH 7 von Endress+Hauser. Der Standard Puffer 2 ist der Puffer pH 4 von Endress+Hauser.
  • Seite 71 Liquiline Control CDC90 Betrieb 4. Eine Messstelle unter Channel der Sequenz zuordnen.  Durch die Messstellenzuordnung ist ein Programm entstanden. 5. Dem Programm einen Namen geben.  Der Programmname wird im Gerät zusammen mit der ID angezeigt. 6. Zur Vorbereitung des Automatik-Betriebs: Weiter mit der Terminierung der Pro- gramme.

  • Seite 72: Programmkonfiguration Importieren

    Betrieb Liquiline Control CDC90 5. Die letzte Startzeit des Tages angeben, zu der das zyklische Programm das letzte Mal an diesem Tag läuft, in der Spalte "End". Die Endzeit muss ein Vielfaches des Intervalls sein und ist der letzte Start des Programms an diesem Tag. Endzeit + Intervall dürfen nicht nach 00.00 Uhr liegen.

  • Seite 73: Programme Ausführen

    Liquiline Control CDC90 Betrieb 11. Bei nicht erfolgreichem Lesen/Schreiben die oben genannten Schritte noch mal durchführen. Falls ungültige Schritte oder Sequenzen importiert wurden, kommt eine Out of Spec Mel- dung. Die ungültigen Programme sind grau und können nicht gestartet werden.

  • Seite 74: Kommunikation Auswählen

    Betrieb Liquiline Control CDC90 Programme zusammenstellen Benutzerrolle: Instandhaltung Betriebsmodus: Einstellung 1. Ins Menü Benutzerführung/Konfiguration/Programm navigieren. 2. Das zu editierende Programm auswählen. 3. Auf Weiter klicken. 4. Programm löschen mit "-" . 5. An der gleichen Position ein neues Programm erstellen mit "+".

  • Seite 75: Ein- Und Ausgänge Überwachen

    Liquiline Control CDC90 Betrieb Werksseitig ist die externe Kommunikation immer deaktiviert, auch wenn eine Feldbus- kommunikation bestellt wurde. Diese muss aktiviert werden, wenn die Verbindung zum Gateway oder zum PLS hergestellt wurde. Sobald der Feldbus aktiviert ist, wird die Kom- munikation geprüft.
  • Seite 76 Betrieb Liquiline Control CDC90 • V 10: Druckluftansteuerung Umschaltventil unten, 2. Messstelle • V 11: Druckluftansteuerung Armatur Messposition, 2. Messstelle • V 12: Druckluftansteuerung Armatur Serviceposition, 2. Messstelle • V 13 bis 16: frei konfigurierbare Ventile 10.2.11 Stromausgänge Stromausgänge zur Übertragung von Messwerten auf einer zusätzlichen Analog-Karte, können nur mit einem externen Display oder über den Webserver eines externen Messum-...

  • Seite 77: Diagnose Und Störungsbehebung

    Liquiline Control CDC90 Diagnose und Störungsbehebung Diagnose und Störungsbehebung 11.1 Allgemeine Störungsbehebungen 11.1.1 Ein- und Ausgänge simulieren Zu Testzwecken können die Pilotventile und Ausgänge simulieren werden, z.B.: • Öffnen oder Schließen der Pilotventile für die Armaturposition oder der Pumpen • Programm- und Alarmstatus •...
  • Seite 78 Diagnose und Störungsbehebung Liquiline Control CDC90 Pfad 2: Diagnose/Diagnoseliste, Liste aller gerade anliegenden Meldungen (wenn meh- rere gleichzeitig aktiv sind) Folgende Werte werden ermittelt: • Beschreibung der Meldung • Messstelle • Komponente • Beschreibung • Status • Datum und Uhrzeit von Meldung aktiv •...
  • Seite 79 Liquiline Control CDC90 Diagnose und Störungsbehebung Namur-Status Fehlernummer Fehlermeldung Fehlerbehebung F Failure 1300 Druckluft unterhalb des Grenzwertes wird nicht gemessen. Prüfen sie, ob alle Luftleitungen dicht sind. ‣ Druckversorgungseinheit prüfen. M Maintenance 1301 Anzahl der Beschaltungen des Spül- luftventils ist überschritten.
  • Seite 80 Diagnose und Störungsbehebung Liquiline Control CDC90 Namur-Status Fehlernummer Fehlermeldung Fehlerbehebung S Out of Spec 1406 Grenzwerte für Verifizierung über- oder unterschritten. Puffer prüfen Eine neue Kalibrierung ohne Justage starten. M Maintenance 1500 Warngrenze der Bewegungen über- schritten. Die Armatur muss gewartet werden.
  • Seite 81 Liquiline Control CDC90 Diagnose und Störungsbehebung Namur-Status Fehlernummer Fehlermeldung Fehlerbehebung F Failure Sensor nicht bereit Sensorkommunikation blockiert Sensor besteht Tag-Kontrolle nicht, austauschen. Interner Softwarefehler, Service kontaktieren. F Failure Temperatursensor Temperatursensor defekt ‣ Sensor austauschen. F Failure Sensorelektronik Sensorelektronik defekt ‣...
  • Seite 82 Diagnose und Störungsbehebung Liquiline Control CDC90 Namur-Status Fehlernummer Fehlermeldung Fehlerbehebung F Failure Sensorversorgung Sensor-Energieversorgung schlecht Sensorverbindung prüfen. Sensor austauschen. M Maintenance Betriebsstunden Betriebsstunden > 300 mV, es kann noch gemessen werden Sensor austauschen. Überwachungsgrenze anpassen. Überwachung deaktivieren. M Maintenance Betriebsstunden Betriebsstunden <...
  • Seite 83 Liquiline Control CDC90 Diagnose und Störungsbehebung Namur-Status Fehlernummer Fehlermeldung Fehlerbehebung M Maintenance Sensor Kalibrierung Min.-Nullpunkt-Warnung, es kann noch gemessen werden Mögliche Gründe: Sensor gealtert oder defekt, Referenz verblockt, Kalibrierlö- sung überaltert oder kontaminiert Sensor prüfen oder austauschen. Kalibrierlösung prüfen oder aus- tauschen.

  • Seite 84: Prozessfehler Ohne Meldungen

    Diagnose und Störungsbehebung Liquiline Control CDC90 Namur-Status Fehlernummer Fehlermeldung Fehlerbehebung M Maintenance Sensor Kalibrierung Delta-Nullpunkt-Warnung, es kann noch gemessen werden Mögliche Gründe: Sensor gealtert oder defekt, Referenz verblockt, Kalibrierlö- sung überaltert oder kontaminiert Sensor prüfen oder austauschen. Kalibrierlösung prüfen oder aus- tauschen.
  • Seite 85 • ID der Meldung • Name • Zeitstempel • Messstelle • Status der Meldung 11.4 Messgerät zurücksetzen ‣ Zum Zurücksetzen des Geräts, an den Service von Endress+Hauser wenden. 11.5 Firmware-Historie 11.5.1 Update ‣ An den Service von Endress+Hauser wenden. Endress+Hauser...

  • Seite 86: Wartung

    Wartung Liquiline Control CDC90 Wartung WARNUNG Prozessdruck und -temperatur, Kontamination, Elektrische Spannung Schwere Verletzungen bis Verletzungen mit Todesfolge möglich ‣ Falls bei der Wartung der Sensor ausgebaut werden muss, Gefahren durch Druck, Tem- peratur und Kontamination vermeiden. ‣ Vor dem Öffnen, das Gerät spannungsfrei schalten.

  • Seite 87: Pneumatische Steuereinheit

    Liquiline Control CDC90 Wartung HINWEIS Nicht zulässige Reinigungsmittel Beschädigung der Gehäuse-Oberfläche oder der Gehäusedichtung ‣ Zur Reinigung nie konzentrierte Mineralsäuren oder Laugen verwenden. ‣ Nie organische Reiniger verwenden wie Aceton, Benzylalkohol, Methanol, Methylen- chlorid, Xylol oder konzentrierte Glycerol-Reiniger. ‣ Niemals Hochdruckdampf zum Reinigen verwenden.

  • Seite 88: Pumpen-Kanistereinheit

    Wartung Liquiline Control CDC90 2. Sensor auf Risse oder sonstige Beschädigungen untersuchen. 3. Wenn keine Beschädigungen vorhanden sind: Sensor regenerieren. Eventuell in einer Regenerierungslösung lagern (→ Sensoranleitung). 4. Sensor für den erneuten Einsatz rekalibrieren. 12.1.3 Armaturen Für die Wartung und Fehlerbeseitigung an der Armatur die entsprechende Armatu- ren-Betriebsanleitung zu Rate ziehen.

  • Seite 89: Kabel, Anschlüsse Und Versorgungsleitungen

    Liquiline Control CDC90 Wartung A0033912 1. Den Schwimmerschalter aufschrauben. 2. Zusammen mit dem Deckel und der Pumpe entnehmen. 3. Den leeren Kanister befüllen oder durch einen vollen ersetzen. Zum Befüllen einen Trichter verwenden. 4. Den Deckel mit der Pumpe und dem losen Schwimmerschalter auf den Kanister set- zen.

  • Seite 90: Allgemeine Hinweise

    Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Produkt zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetz- licher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produk- ten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen.
  • Seite 91 Liquiline Control CDC90 Zubehör Batterien richtig entsorgen ‣ Batterien zwingend entsprechend der lokalen Batterieverordnung entsorgen. Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumenta- tion. ‣ Für Zubehör, das nicht hier aufgeführt ist, an Ihren Service oder Ihre Vertriebszentrale wenden.
  • Seite 92 Zubehör Liquiline Control CDC90 14.2 Sensoren 14.2.1 Glaselektroden Memosens CPS11E • pH-Sensor für Standardanwendungen in Prozess und Umwelttechnik • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps11e Technische Information TI01493C Orbisint CPS11D • pH-Sensor für die Prozesstechnik •...
  • Seite 93 Liquiline Control CDC90 Zubehör Memosens CPS91E • pH-Sensor für stark verschmutzte Medien • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps91e Technische Information TI01497C Orbipore CPS91D • pH-Elektrode m. Lochdiaphragma für Medien mit hohem Verschmutzungspotenzial • Produktkonfigurator auf der Produktseite: www.endress.com/cps91d...
  • Seite 94 Zubehör Liquiline Control CDC90 Orbipore CPS92D • Redox-Elektrode mit Lochdiaphragma für Medien mit hohem Verschmutzungspotenzial • Produktkonfigurator auf der Produktseite: www.endress.com/cps92d Technische Information TI00435C 14.2.3 pH-ISFET-Sensoren Memosens CPS47D • Sterilisierbarer und autoklavierbarer ISFET-Sensor für die pH-Messung • Nachfüllbarer KCI-Flüssig-Elektrolyt • Produktkonfigurator auf der Produktseite: www.endress.com/cps47d...

  • Seite 95: Zusätzliche Funktionalität

    Liquiline Control CDC90 Zubehör 14.2.4 Kombisensoren Memosens CPS16D • pH-Redox-Kombisensor für die Prozesstechnik • Mit schmutzabweisendem PTFE-Diaphragma • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps16D Technische Information TI00503C Memosens CPS76D • pH-Redox-Kombisensor für die Prozesstechnik • Hygiene und Sterilanwendungen •...

  • Seite 96: M12-Einbaubuchse Und Kabelklettverbinder

    • Portabel, zur Inbetriebnahme • Bestellnummer: 71185296 14.4.5 Pufferlösungen Qualitätspuffer von Endress+Hauser - CPY20 Als sekundäre Referenzpufferlösungen werden Lösungen verwendet, die gemäß DIN 19266 von einem durch die DAkkS (Deutsche Akkreditierungsstelle GmbH) nach DIN 17025 akkreditierten Labor auf primäres Referenzmaterial der PTB (Physikalisch-Techni- sche Bundesanstalt) oder auf Standard-Referenzmaterial von NIST (National Institute of Standards and Technology) zurückgeführt werden.

  • Seite 97: Technische Daten

    Liquiline Control CDC90 Technische Daten Technische Daten 15.1 Eingang Messgrößen → Dokumentation des angeschlossenen Sensors Messbereiche → Dokumentation des angeschlossenen Sensors Eingangstypen • Digitale Sensoreingänge für Sensoren mit Memosens-Protokoll (Base-E Modul in der CDC90 Steuereinheit ) • Digitale Eingänge (Modul DIO in der CDC90 Steuereinheit) •...
  • Seite 98 Technische Daten Liquiline Control CDC90 Kabelspezifikation max. 2,5 mm (14 AWG) Digitale Eingänge, passiv in Spanne pneumatischer Steuerein- • High: 11 … 30 V DC heit • Low: 0 … 5 V DC Nenneingangsstrom max. 8 mA Kabelspezifikation max. 2,5 mm (14 AWG) Analoge Eingänge, passiv...

  • Seite 99: Ausfallsignal

    Liquiline Control CDC90 Technische Daten 15.2 Ausgang Ausgangstypen • Analoge Ausgänge, auf dem Base-E Modul, aktiv in CDC90 Steuereinheit • Digitale Ausgänge, auf dem Externes Remote IO, DIO, aktiv in der pneumatischer Steuer- einheit Analoge Ausgänge, aktiv in Ausfallsignal CDC90 Steuereinheit Einstellbar, entsprechend Empfehlung NAMUR NE 43 •...

  • Seite 100: Webserver

    Technische Daten Liquiline Control CDC90 Protokollspezifische Daten Ausgangssignale IPC Modbus TCP EtherNet/IP (via PROFIBUS DP PROFINET (via Gateway) (via Gateway) Gateway) Signalkodierung IEEE 802.3 (Ethernet) IEEE 802.3 (Ether- PROFIBUS-DP- IEEE 802.3 net) Konform nach IEC (Ethernet), IEC 61158 61131-3-Code Datenübertragungs-...

  • Seite 101: Energieversorgung

    Liquiline Control CDC90 Technische Daten 15.3 Energieversorgung Versorgungsspannung 100 ... 230 V AC Frequenz 50/60 Hz Leistungsaufnahme max. 50 VA Kabelspezifikation Versorgungskabel der Hilfsenergie (Netz) Kabelquerschnitt: • Mindestquerschnitt 3 x 0,75 mm² bis 10 m Länge • Mindestquerschnitt 3 x 1,5 mm² bis 20 m Länge Überspannungsschutz...

  • Seite 102: Leistungsmerkmale

    Technische Daten Liquiline Control CDC90 15.4 Leistungsmerkmale Ansprechzeit Stromausgänge = max. 500 ms für einen Sprung von 0 auf 20 mA Stromeingänge = max. 330 ms für einen Sprung von 0 auf 20 mA Digitale Ein- und Ausgänge = max. 330 ms für einen Sprung von Low nach High Referenztemperatur 25 °C (77 °F)

  • Seite 103: Konstruktiver Aufbau

    Liquiline Control CDC90 Technische Daten Pneumatische Steuereinheit IP54 / Type 12 Klimaklasse Nach IEC 60654-1: B2 Elektromagnetische Ver- Störaussendung und Störfestigkeit gem. EN 61326-1:2013, Klasse A für Industriebereiche träglichkeit Verschmutzungsgrad Das Produkt ist für Verschmutzungsgrad 2 geeignet. 15.6 Konstruktiver Aufbau Abmessungen Siehe: →...

  • Seite 104: Medienschläuche

    Technische Daten Liquiline Control CDC90 Gerät Material Pumpenkanistereinheit Pumpe PVDF+CF/PP/NBR+PTFE/PTFE/PP Kanister Schwimmerschalter PVC/EPDM/PE Kanisteraufsatz ABS/PMMA Halterung M5 L110*B40 W8 O-Ring EPDM Verschraubung DMG/8*6 1/4 PVDF Kanisterregal Spülblock Prozessventil EPDM/PP/Edelstahl:1.4408/PTFE Spülkörper PVDF/1.4401 Spülanschluss Rückschlagventile PVDF+FKM/PVDF+FFKM/1.4571+FKM Halterung Blech 1.4571 Halterung Schelle 1.4404...
  • Seite 105 Liquiline Control CDC90 Technische Daten Schlauchdurchmesser Größe Medium ID 6 mm (0,24 in)/ AD 8 mm (0,31 in) Druckluft Druckluftversorgung, Spülluft: ID 6 mm (0,24 in)/ AD 8 mm (0,31 in) Druckluft Armaturen, Ventile, Pumpen: ID 4 mm (0,16 in)/ AD 6 mm (0,24 in)
  • Seite 106 Stichwortverzeichnis Liquiline Control CDC90 Stichwortverzeichnis 0 … 9 2. Messstelle Montage ......19 Fachpersonal ....... 5 Feldbus Anschluss .
  • Seite 107 Liquiline Control CDC90 Stichwortverzeichnis Pumpe ........29 Wandmontage .
  • Seite 108 *71559452* 71559452 www.addresses.endress.com...
