Endress+Hauser Cleanfit CPA474 Anleitung Seite 18

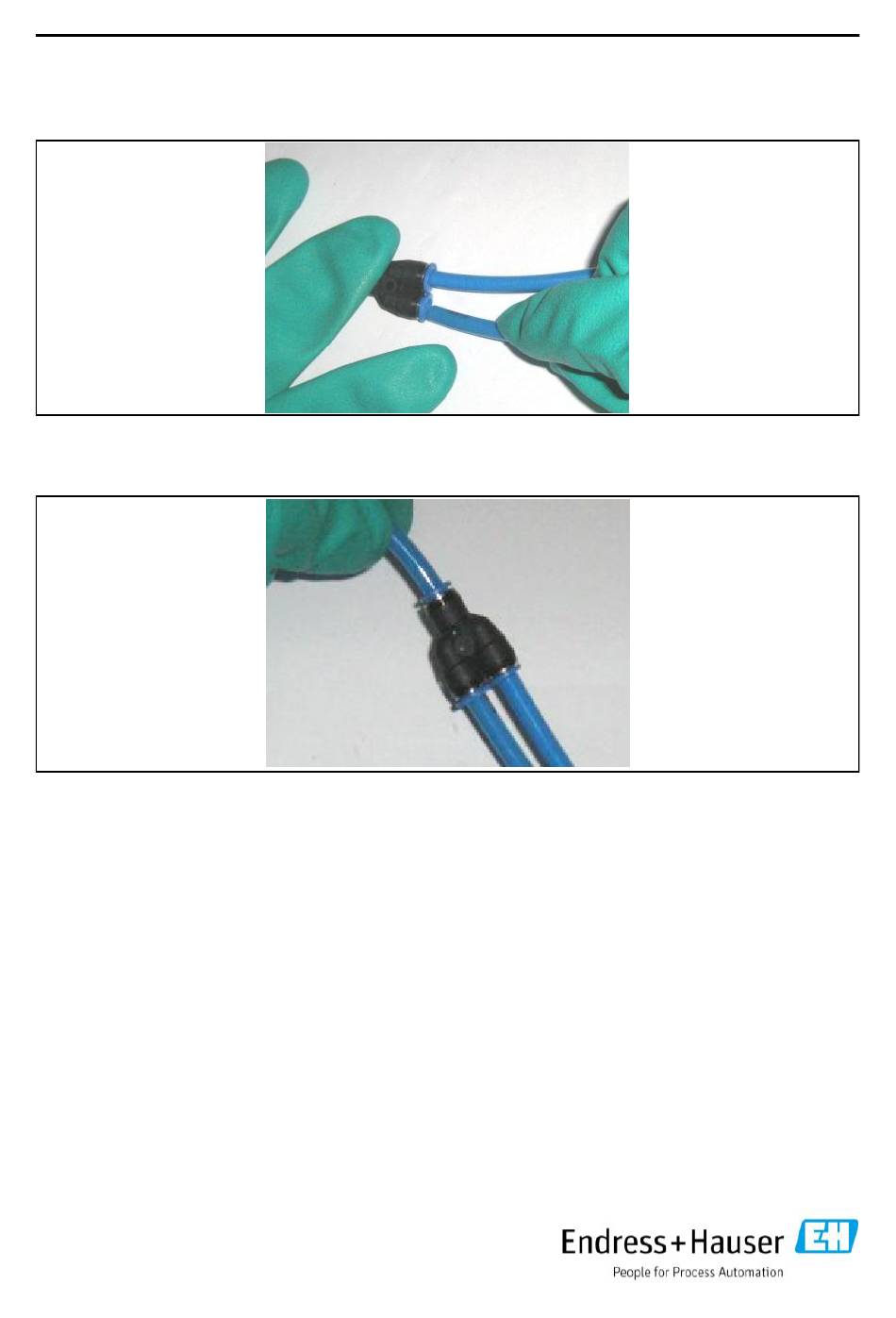

5. Nehmen Sie bitte den neuen pneumatischen Y-An-
schluss aus dem gelieferten Kit.
Stecken Sie die 2 Luftschläuche am pneumat. Y-An-
schluss, bis zum Anschlag, ein (siehe Abbildung 3).
Abbildung 3
2 Luftschläuche
einstecken
6. Stecken Sie den einzelnen Luftschlauch am
pneumatischen Y-Anschluss, bis zum Anschlag,
ein (siehe Abbildung 4).
Abbildung 4
Luftschlauch
einstecken
7. Wenn Sie keine weiteren Ersatzteile an der Armatur
tauschen wollen, machen Sie bitte mit
Seite 54 weiter.
Ansonsten wählen Sie bitte in
das nächste Ersatzteil aus, welches Sie tauschen wollen.
71217190 Manual kits CPA474
105
Kits Retractable process assembly Cleanfit CPA474
Kapitel 6
Kapitel 5.1 auf Seite 14
5. Take the new pneumatic Y-connection out of
the provided kit.
Please plug in the 2 air hoses at the pneumatic
Y-connection to the stop (see figure 3).
6. Please plug in the single air hose at the
pneumatic Y-connection up to the stop
(see figure 4).
7. If you want to exchange no other spare parts
auf on the process assembly, please proceed with
chapter 6
Otherwise please select in
the next spare part, which you want to exchange.
18
on page 54.
chapter 5.1
Figure 3
Plug in the
2 air hoses
Figure 4
Plug in the
air hose
on page 14
