9. Bei Armaturen ohne pneumatischem/elektrischem
Kugelhahnantrieb: Schließen Sie den Kugelhahn von
Hand (siehe Abbildung 5), so dass der Handgriff quer
zur Längsachse der Armatur steht.
Abbildung 5
Kugelhahn
schließen
10. Ziehen Sie die Spritzschutzkappe vom Schutzrohr ab
(siehe Abbildung 6).
Abbildung 6
Spritzschutzkappe vom
Schutzrohr abziehen
11. Bitte drehen Sie das Hubrohr/Führungsrohr gegen
den Uhrzeigersinn von der Elektrodenführung ab
(siehe Abbildung 7).
Abbildung 7
Hubrohr/Führungsrohr von der
Elektrodenführung drehen
71217190 Manual kits CPA474
105
Kits Retractable process assembly Cleanfit CPA474
9. At a process assemblies without pneumatic/
electric ball valve drive: Close the ball valve
manually (see figure 5) so that the handle is
across to the process assembly longitudinal axis.
10. Pull the splash proof cover from the protective
pipe (see figure 6).
11. Please turn the retractable pipe/guide
pipe counter-clockwise from the electrode
guide (see figure 7).
10

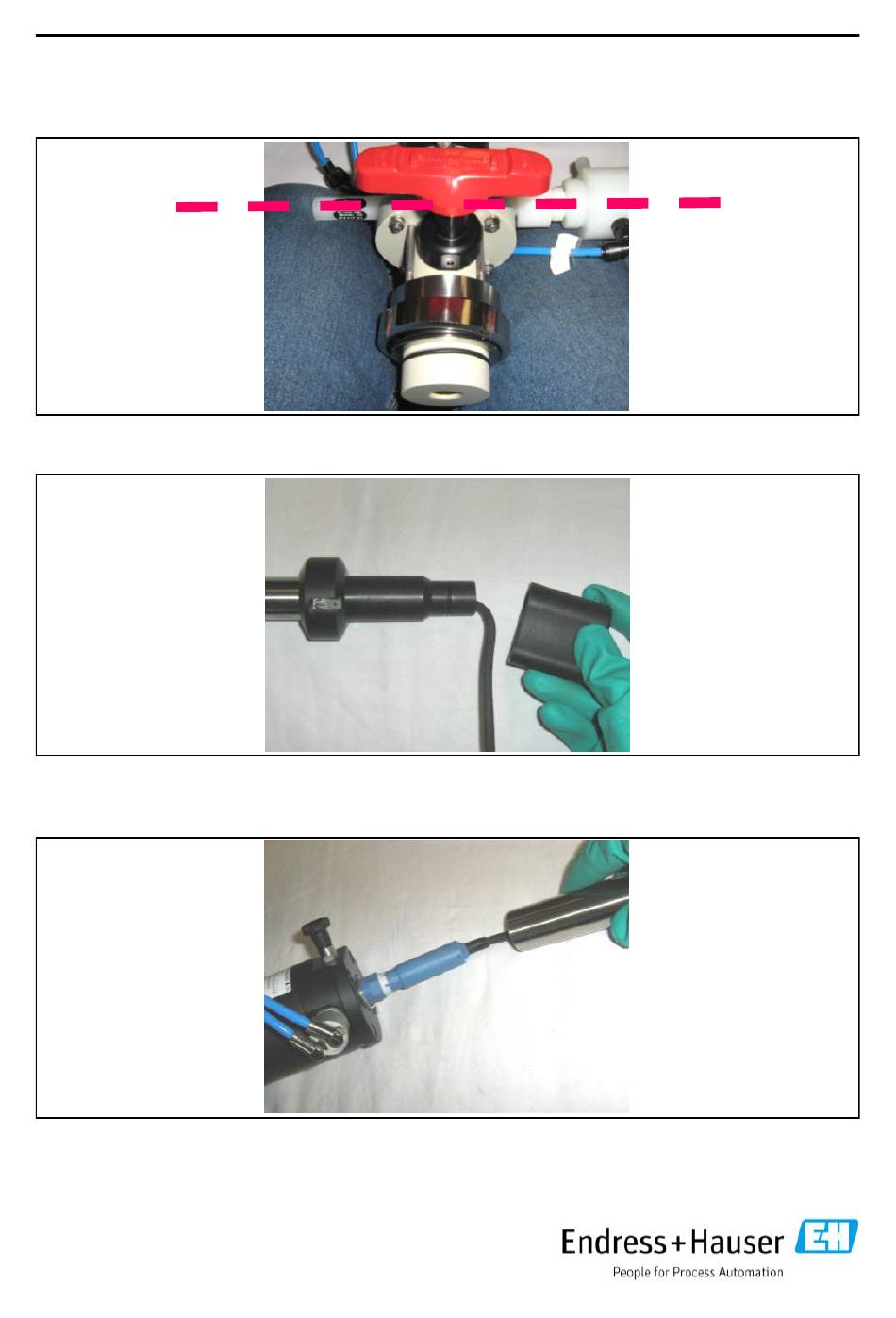

Figure 5
Close the ball
valve drive
Figure 6
Pull the splash proof cover
from the protective pipe
Figure 7
Turn the retractable pipe/guide
pipe from the electrode guide
