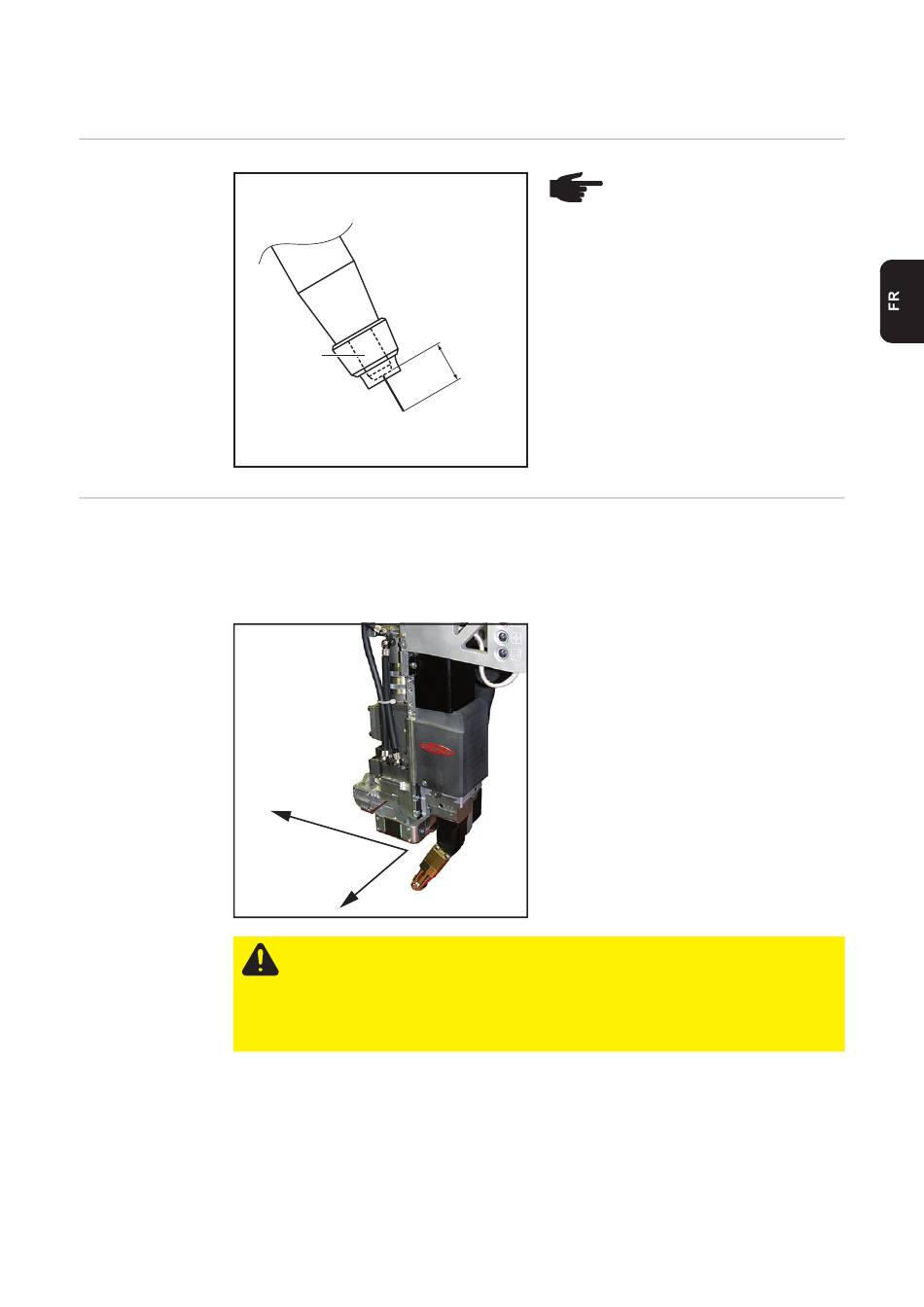

Mettre en place la tête de soudage laser
Stick-Out
Schweißbrenner
Kontaktrohr
Axes réglables
Le positionnement du procédé à l'arc électrique par rapport au rayon laser peut être ajusté
dans les deux axes des coordonnées cartésiennes.
Le réglage de l'axe Z ne peut se faire que via la collimation de l'optique laser.
y (± 3 mm)
x (± 2 mm)
ATTENTION ! Risque de détérioration de la fibre optique par la tête de soudage
perpendiculaire à la surface de la pièce à souder.
Dans le cas où l'optique laser forme un angle de 90° avec la surface de la pièce
à souder, le rayonnement laser se reflète directement sur l'optique laser. De cette
manière, les fibres optiques peuvent être gravement endommagées.
N'avancer la tête de soudage laser que lentement !
REMARQUE! Lors du réglage du
positionnement de la torche, res-
pecter un Stick-Out (partie termi-
nale du fil) de 14 mm.
14 mm
Stick-Out
131
