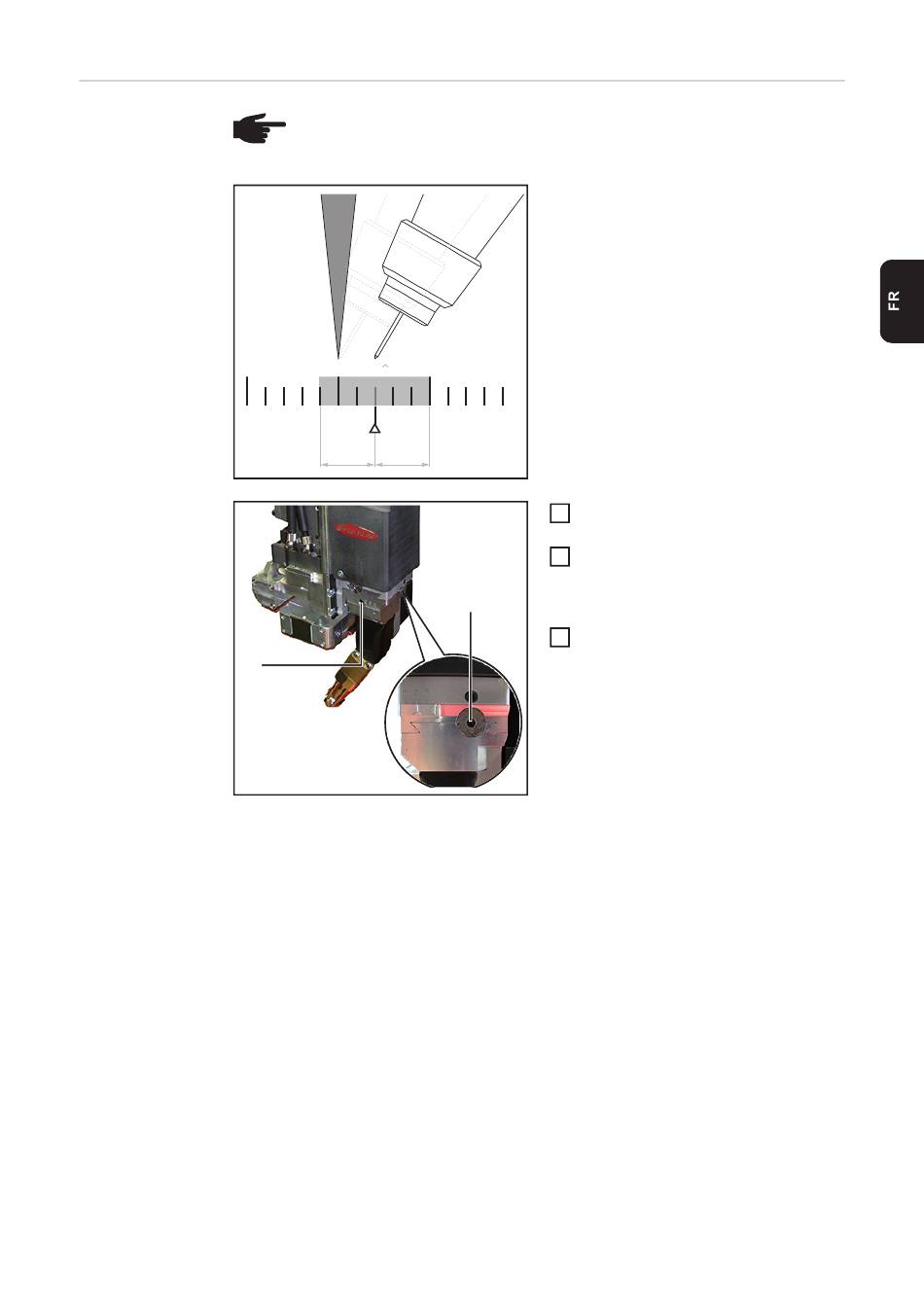

Réglage de l'axe y
5
(1)
REMARQUE! La plage de réglage y de ± 3 mm commence au 2ème repère de
l'échelle y.
En position 0, le laser et le fil-électrode tombent à la même position.
2 0
0
5
=
- 3 mm
+ 3 mm
(2)
Desserrer le goujon fileté (1)
1
ouverture de clé 3 mm
Ajuster l'axe y à l'aide de la vis de
2
réglage (2) et de la clé pour vis à tête à
six pans creux ouverture de clé 3 mm :
1 tour correspond à env. 1,0 mm
Après avoir procédé au réglage de
3
l'axe y, revisser le goujon fileté (1)
