Raccorder le faisceau de liaison LaserHybrid Ultra-
compact à la tête de soudage laser

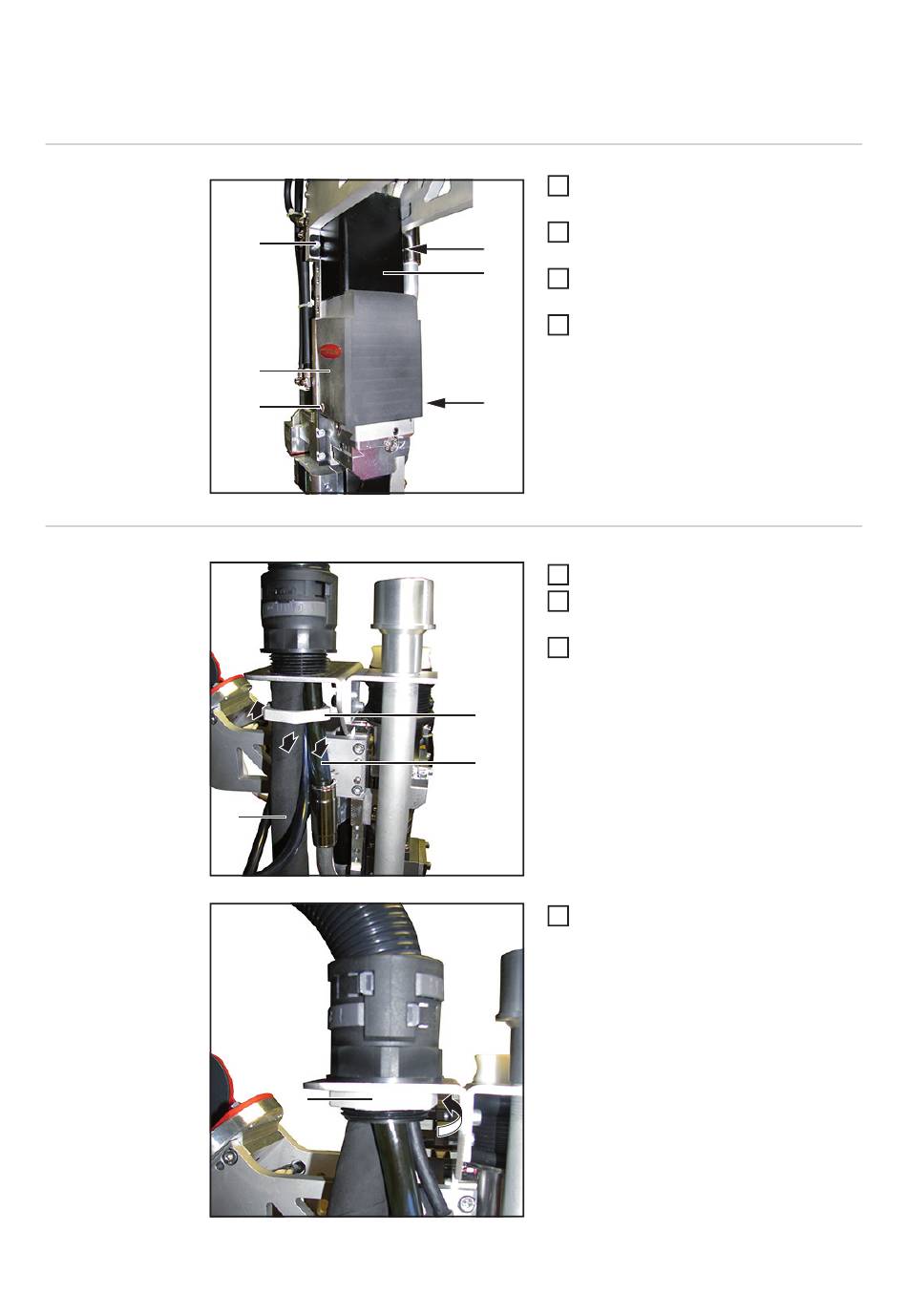

Préparation
Raccorder le fais-
ceau de liaison
LaserHybrid Ul-
tracompact à la
tête de soudage
laser
(1)
124
(1)
(2)
(3)
2
1
3
(3)
2 vis à tête à six pans creux (3)
1
ouverture de clé 3 mm
Retirer le cache des galets d'entraîne-
2
ment (2)
(1)
2 vis à tête à six pans creux (1)
(4)
3
ouverture de clé 3 mm
Retirer le cache du moteur (4)
4
(3)
Introduire le faisceau de liaison (1)
1
Pousser l'écrou hexagonal (3) sur le
2
faisceau de liaison (1)
Brancher le tuyau d'air frais (2)
3
(3)
(2)
Visser l'écrou hexagonal (3)
4
ouverture de clé 46 mm
