Opérations fi-
nales
130
(6)
(5)
(4)
(1)
(2)

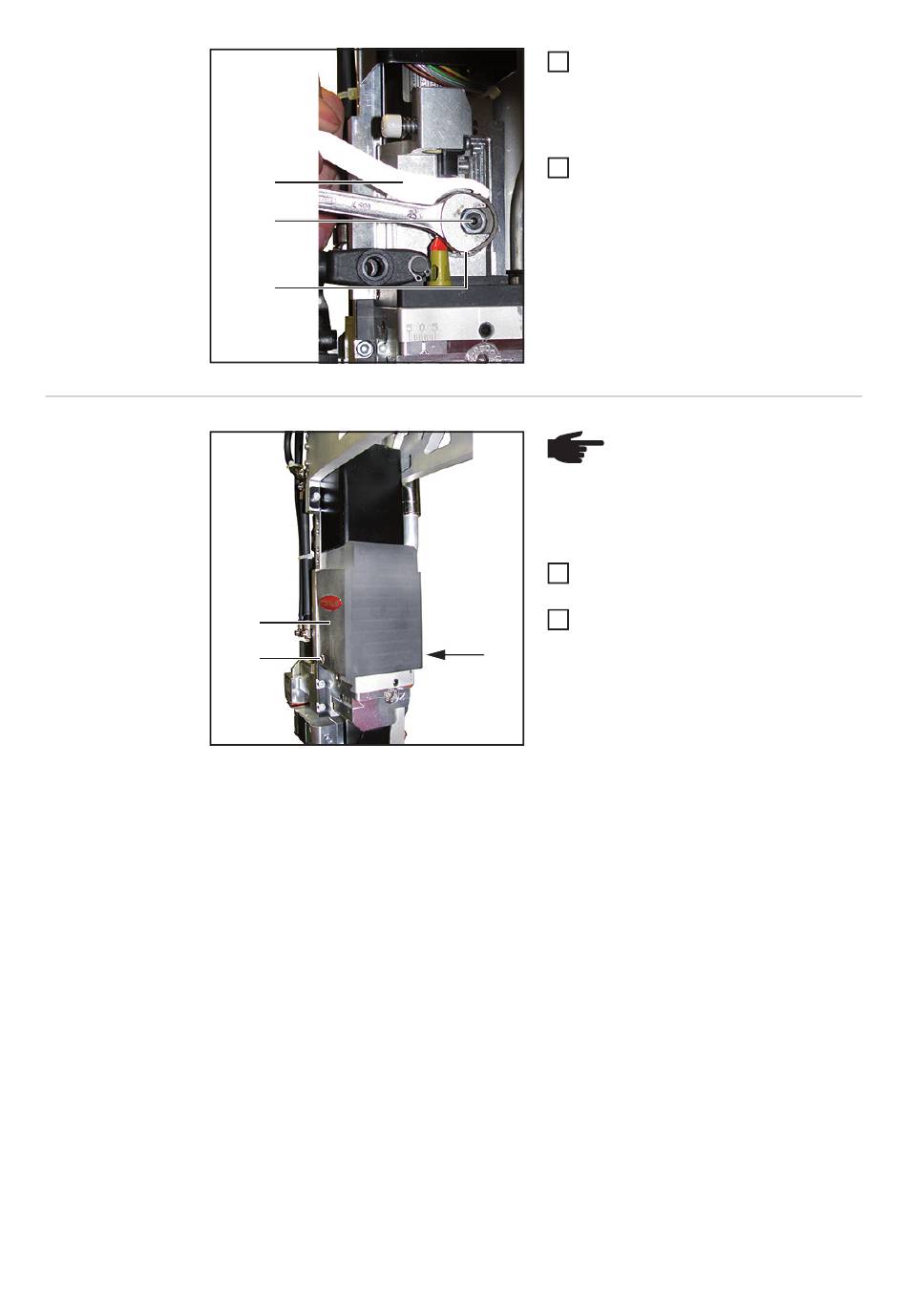

Retirer l'écrou hexagonal ouverture de
5
clé 10 mm (5) ; le maintenir contre le
galet d'entraînement (4) au moyen de
la clé à pignon (6) incluse à la livraison
de la tête de soudage laser
Retirer le galet d'entraînement (4)
6
L'installation s'effectue en suivant les éta-
pes en sens inverse
REMARQUE! Lors du montage
du cache, veiller à ce que le câble
ne soit pas coincé, coudé ou en-
dommagé de toute autre manière.
Mettre en place le cache des galets
1
d'entraînement (1)
Fixer le cache des galets d'entraîne-
2
ment (1) avec 2 vis à tête à six pans
creux (2)
(2)
ouverture de clé 3 mm
