Entsorgung
98

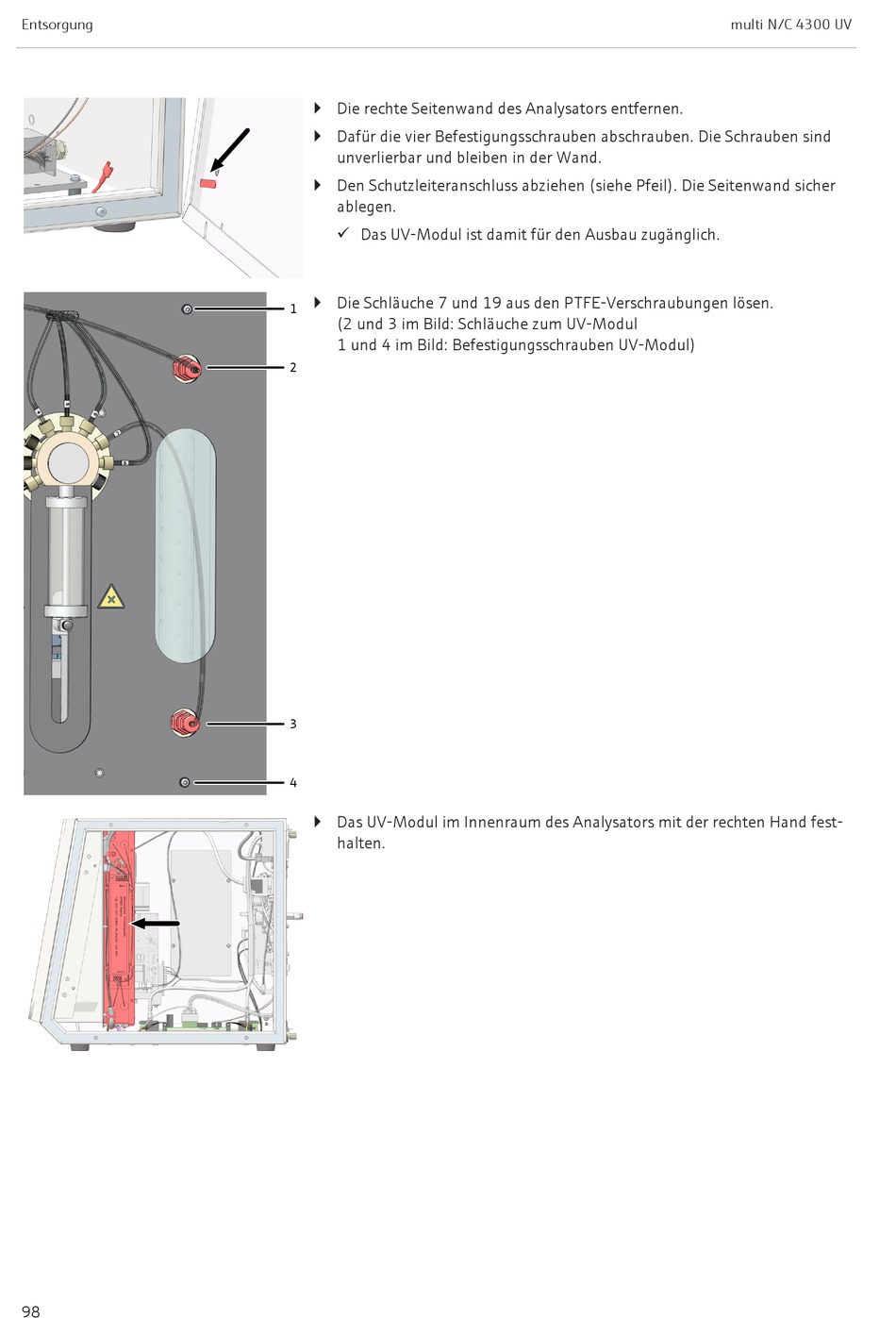

} Die rechte Seitenwand des Analysators entfernen.
} Dafür die vier Befestigungsschrauben abschrauben. Die Schrauben sind
unverlierbar und bleiben in der Wand.
} Den Schutzleiteranschluss abziehen (siehe Pfeil). Die Seitenwand sicher
ablegen.
ü Das UV-Modul ist damit für den Ausbau zugänglich.
} Die Schläuche 7 und 19 aus den PTFE-Verschraubungen lösen.
1
(2 und 3 im Bild: Schläuche zum UV-Modul
1 und 4 im Bild: Befestigungsschrauben UV-Modul)
2
3
4
} Das UV-Modul im Innenraum des Analysators mit der rechten Hand fest-
halten.
multi N/C 4300 UV
