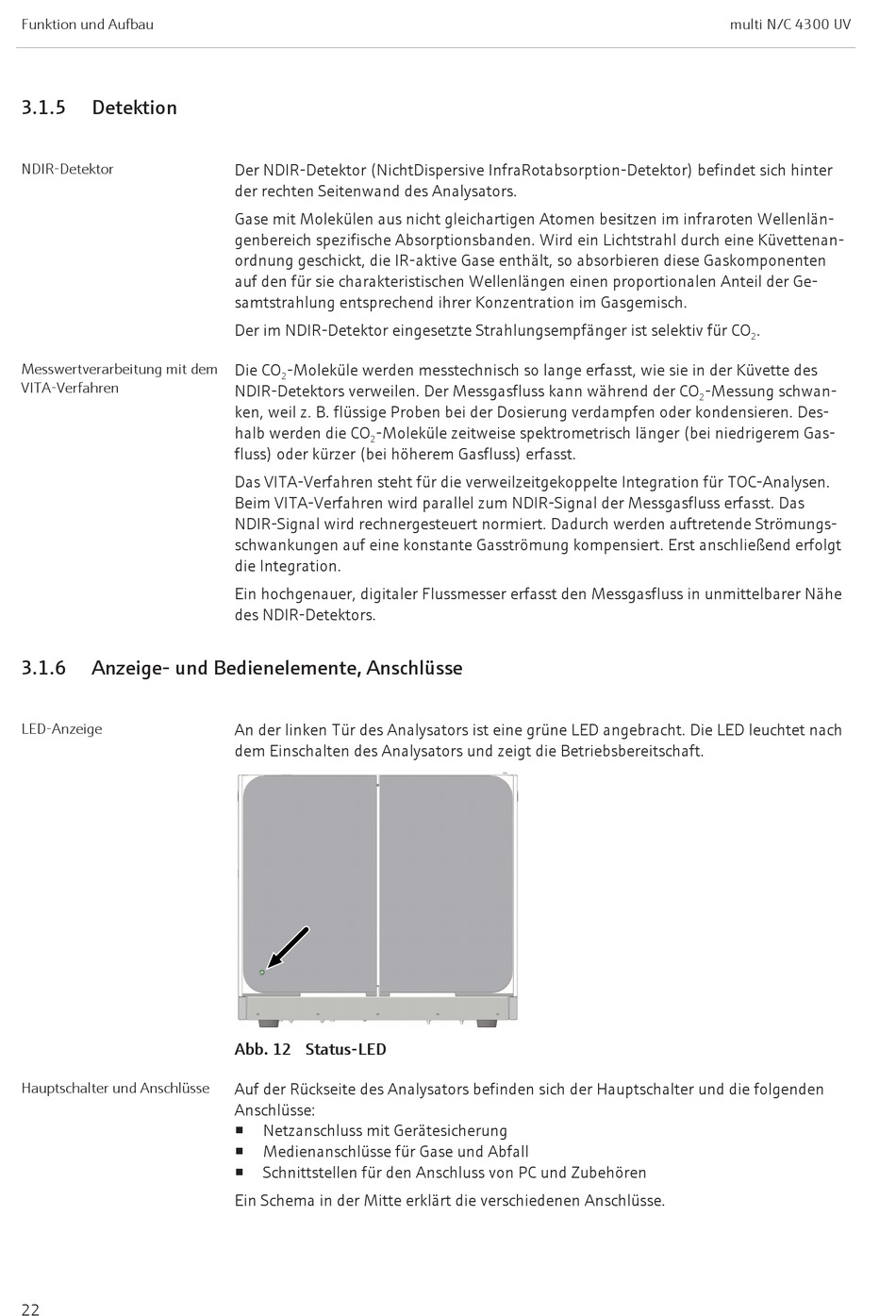

Endress+Hauser Analytik Jena multi N/C 4300 UV Bedienungsanleitung Seite 22

Funktion und Aufbau
3.1.5 Detektion
NDIR-Detektor
Messwertverarbeitung mit dem
VITA-Verfahren
3.1.6 Anzeige- und Bedienelemente, Anschlüsse
LED-Anzeige
Hauptschalter und Anschlüsse
22
Der NDIR-Detektor (NichtDispersive InfraRotabsorption-Detektor) befindet sich hinter
der rechten Seitenwand des Analysators.
Gase mit Molekülen aus nicht gleichartigen Atomen besitzen im infraroten Wellenlän-
genbereich spezifische Absorptionsbanden. Wird ein Lichtstrahl durch eine Küvettenan-
ordnung geschickt, die IR-aktive Gase enthält, so absorbieren diese Gaskomponenten
auf den für sie charakteristischen Wellenlängen einen proportionalen Anteil der Ge-
samtstrahlung entsprechend ihrer Konzentration im Gasgemisch.
Der im NDIR-Detektor eingesetzte Strahlungsempfänger ist selektiv für CO
Die CO -Moleküle werden messtechnisch so lange erfasst, wie sie in der Küvette des
2
NDIR-Detektors verweilen. Der Messgasfluss kann während der CO
ken, weil z. B. flüssige Proben bei der Dosierung verdampfen oder kondensieren. Des-
halb werden die CO -Moleküle zeitweise spektrometrisch länger (bei niedrigerem Gas-
2
fluss) oder kürzer (bei höherem Gasfluss) erfasst.
Das VITA-Verfahren steht für die verweilzeitgekoppelte Integration für TOC-Analysen.
Beim VITA-Verfahren wird parallel zum NDIR-Signal der Messgasfluss erfasst. Das
NDIR-Signal wird rechnergesteuert normiert. Dadurch werden auftretende Strömungs-
schwankungen auf eine konstante Gasströmung kompensiert. Erst anschließend erfolgt
die Integration.
Ein hochgenauer, digitaler Flussmesser erfasst den Messgasfluss in unmittelbarer Nähe
des NDIR-Detektors.
An der linken Tür des Analysators ist eine grüne LED angebracht. Die LED leuchtet nach
dem Einschalten des Analysators und zeigt die Betriebsbereitschaft.
Abb. 12 Status-LED
Auf der Rückseite des Analysators befinden sich der Hauptschalter und die folgenden
Anschlüsse:
¡ Netzanschluss mit Gerätesicherung
¡ Medienanschlüsse für Gase und Abfall
Schnittstellen für den Anschluss von PC und Zubehören
¡
Ein Schema in der Mitte erklärt die verschiedenen Anschlüsse.
