Wartung und Pflege

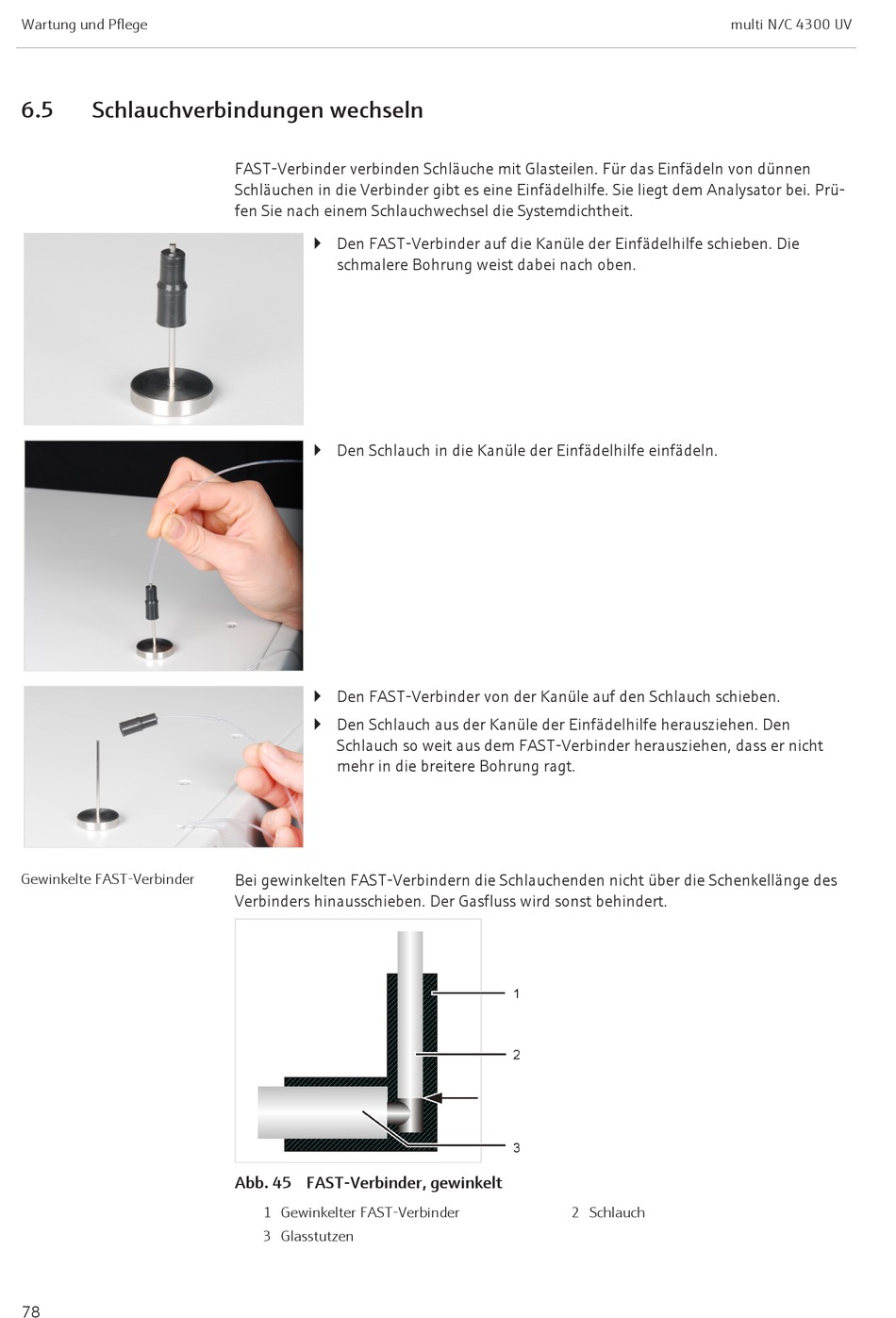

6.5 Schlauchverbindungen wechseln
Gewinkelte FAST-Verbinder
78
FAST-Verbinder verbinden Schläuche mit Glasteilen. Für das Einfädeln von dünnen
Schläuchen in die Verbinder gibt es eine Einfädelhilfe. Sie liegt dem Analysator bei. Prü-
fen Sie nach einem Schlauchwechsel die Systemdichtheit.
} Den FAST-Verbinder auf die Kanüle der Einfädelhilfe schieben. Die
schmalere Bohrung weist dabei nach oben.
} Den Schlauch in die Kanüle der Einfädelhilfe einfädeln.
} Den FAST-Verbinder von der Kanüle auf den Schlauch schieben.
} Den Schlauch aus der Kanüle der Einfädelhilfe herausziehen. Den
Schlauch so weit aus dem FAST-Verbinder herausziehen, dass er nicht
mehr in die breitere Bohrung ragt.
Bei gewinkelten FAST-Verbindern die Schlauchenden nicht über die Schenkellänge des
Verbinders hinausschieben. Der Gasfluss wird sonst behindert.
Abb. 45 FAST-Verbinder, gewinkelt
1 Gewinkelter FAST-Verbinder
3 Glasstutzen
multi N/C 4300 UV
2 Schlauch
