multi N/C 4300 UV
Anschluss an Analysator } Das Feststoffmodul neben dem Analysator aufstellen.
} Den Anschluss "analyte" am Feststoffmodul mit dem Anschluss "analyte" an der Rück-
wand des Analysators verbinden.
} Den Anschluss "pump" am Feststoffmodul mit dem Anschluss "pump" an der Rück-
wand des Analysators verbinden.
} Den Anschlussschlauch für Sauerstoff am Druckminderer der Gasversorgung und am
Gasanschluss "oxygen" an der Rückseite des Feststoffmoduls anschließen. Am Druck-
minderer einen Vordruck von 400 ... 600 kPa einstellen.
} Das mitgelieferte serielle Datenkabel an die Schnittstelle "HT" an der Geräterückseite
des Analysators anschließen. Das andere Ende des Datenkabels an das Feststoffmo-
dul anschließen.
} Die Komponenten des Analysensystems anschalten. Software starten.
} Menübefehl Gerät|Geräte verwalten aufrufen. Eine Gerätekonfiguration für die
Feststoffanalyse mit Klick auf Button Hinzufügen anlegen.
} Bei Furnace type Option External horizontal aus Dropdown-Menü auswählen. Ge-
rätekonfiguration speichern.
} Gerätekonfiguration mit Klick auf Button Als Standard festlegen als Standardkonfi-
guration aktivieren.
6
5
4
3

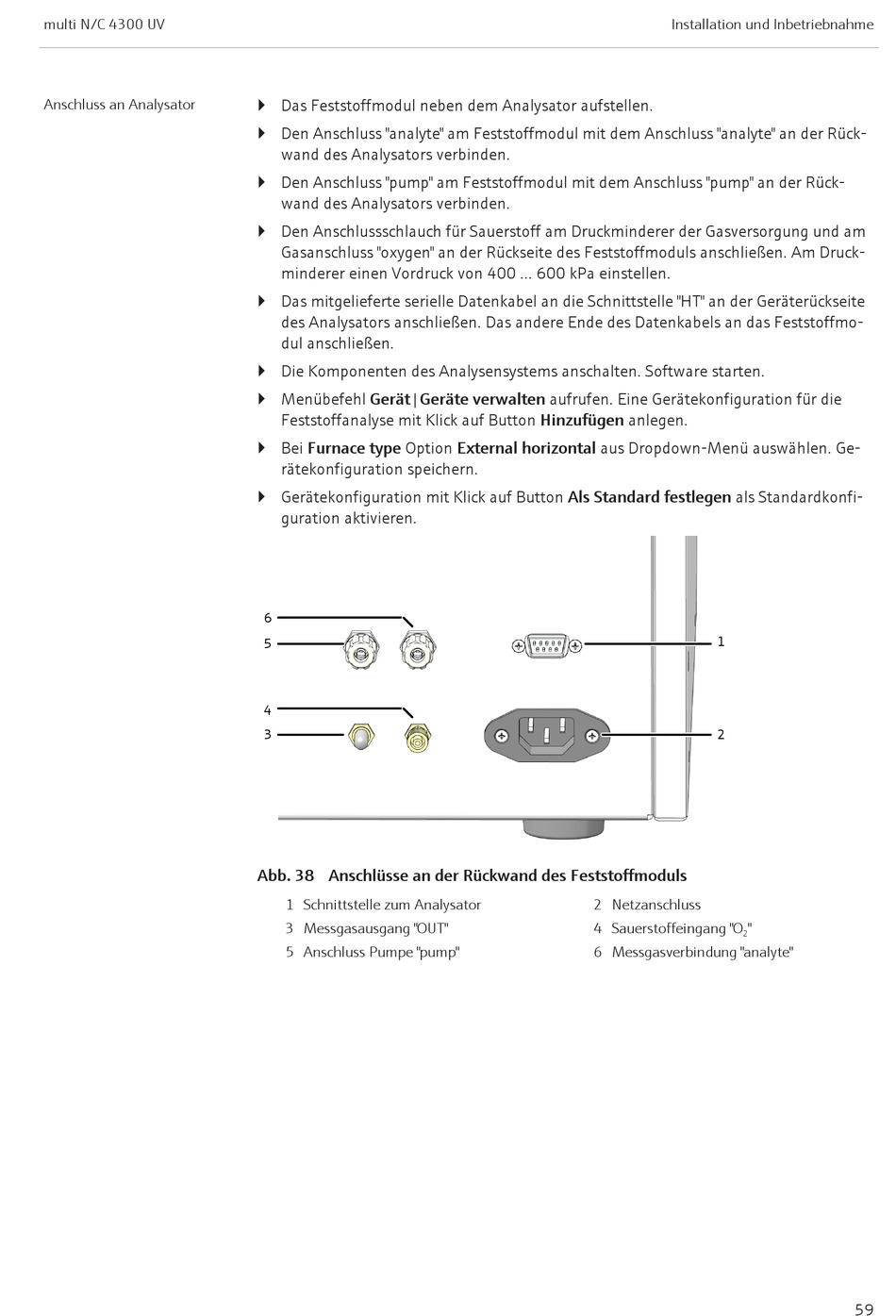

Abb. 38 Anschlüsse an der Rückwand des Feststoffmoduls
1 Schnittstelle zum Analysator
3 Messgasausgang "OUT"
5 Anschluss Pumpe "pump"
Installation und Inbetriebnahme
1
2
2 Netzanschluss
4 Sauerstoffeingang "O "
2
6 Messgasverbindung "analyte"
59
