Installation und Inbetriebnahme
38
1 2 3
4
12
11
10

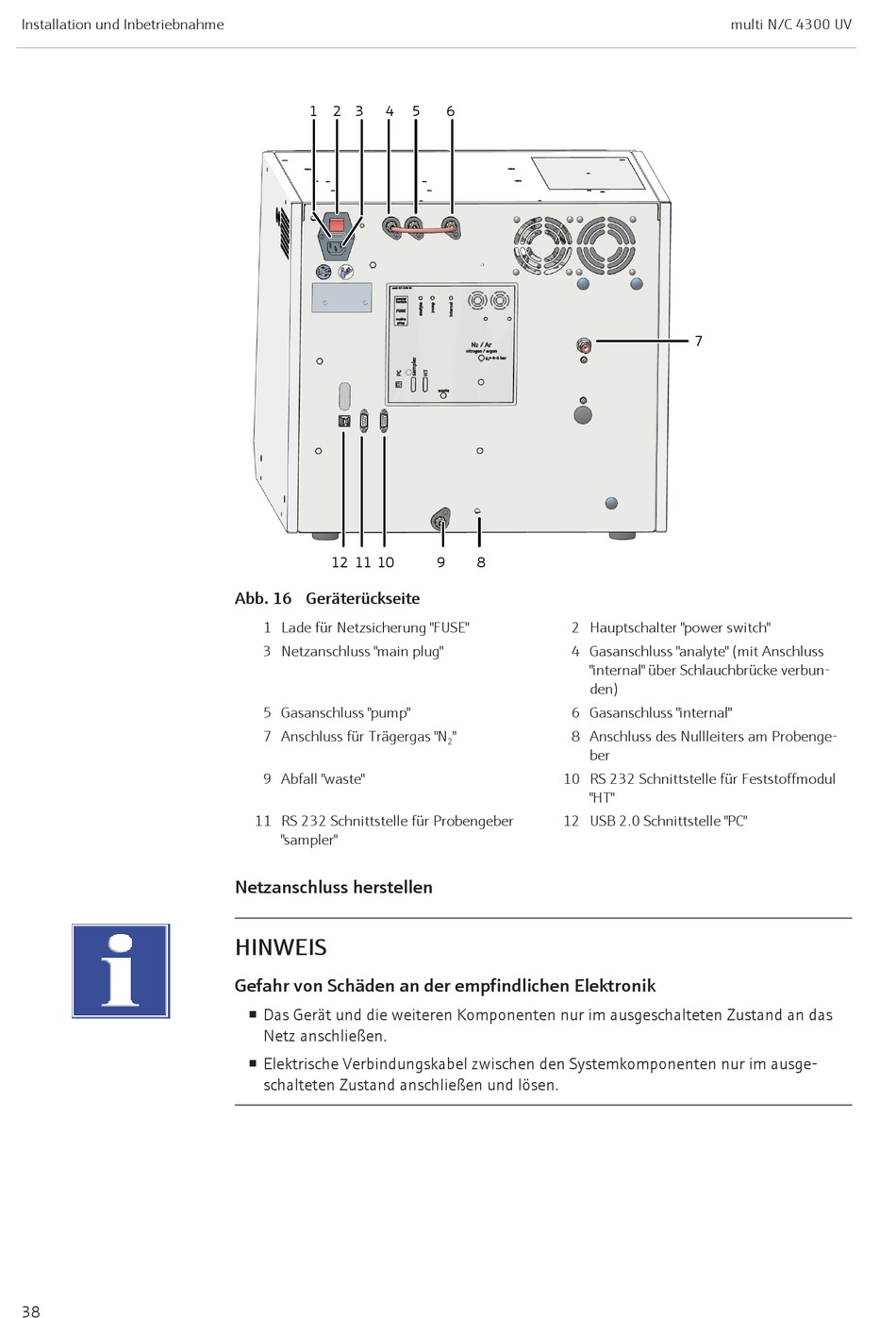

Abb. 16 Geräterückseite
1 Lade für Netzsicherung "FUSE"
3 Netzanschluss "main plug"
5 Gasanschluss "pump"
7 Anschluss für Trägergas "N
9 Abfall "waste"
11 RS 232 Schnittstelle für Probengeber
"sampler"
Netzanschluss herstellen
HINWEIS
Gefahr von Schäden an der empfindlichen Elektronik
¡ Das Gerät und die weiteren Komponenten nur im ausgeschalteten Zustand an das
Netz anschließen.
¡ Elektrische Verbindungskabel zwischen den Systemkomponenten nur im ausge-
schalteten Zustand anschließen und lösen.
5
6
9
8
2 Hauptschalter "power switch"
4 Gasanschluss "analyte" (mit Anschluss
6 Gasanschluss "internal"
"
8 Anschluss des Nullleiters am Probenge-
2
10 RS 232 Schnittstelle für Feststoffmodul
12 USB 2.0 Schnittstelle "PC"
multi N/C 4300 UV
7
"internal" über Schlauchbrücke verbun-
den)
ber
"HT"
