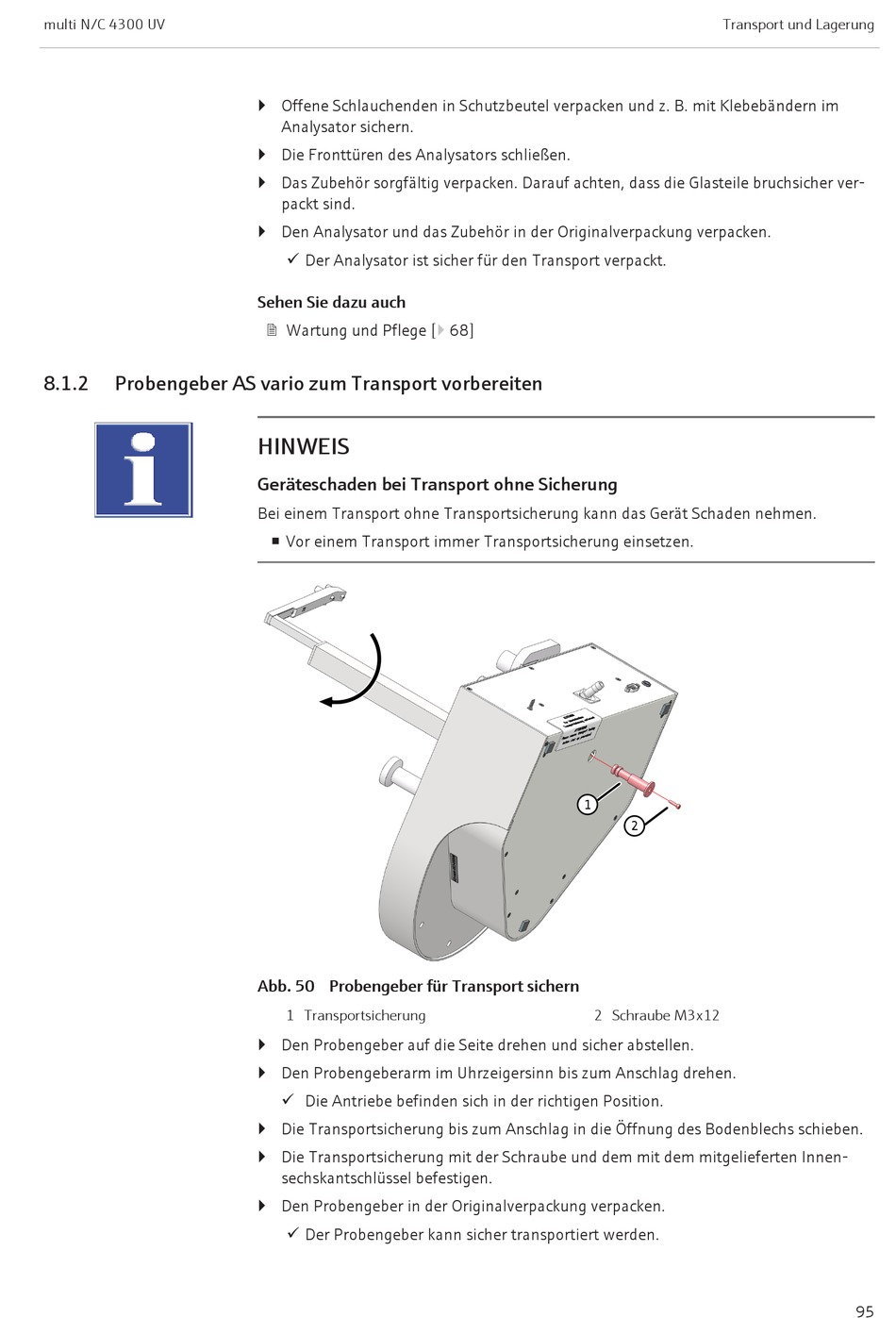

Endress+Hauser Analytik Jena multi N/C 4300 UV Bedienungsanleitung Seite 95

multi N/C 4300 UV
8.1.2 Probengeber AS vario zum Transport vorbereiten
} Offene Schlauchenden in Schutzbeutel verpacken und z. B. mit Klebebändern im
Analysator sichern.
} Die Fronttüren des Analysators schließen.
} Das Zubehör sorgfältig verpacken. Darauf achten, dass die Glasteile bruchsicher ver-
packt sind.
} Den Analysator und das Zubehör in der Originalverpackung verpacken.
ü Der Analysator ist sicher für den Transport verpackt.
Sehen Sie dazu auch
2 Wartung und Pflege [} 68]
HINWEIS
Geräteschaden bei Transport ohne Sicherung
Bei einem Transport ohne Transportsicherung kann das Gerät Schaden nehmen.
¡ Vor einem Transport immer Transportsicherung einsetzen.
Abb. 50 Probengeber für Transport sichern
1 Transportsicherung
} Den Probengeber auf die Seite drehen und sicher abstellen.
} Den Probengeberarm im Uhrzeigersinn bis zum Anschlag drehen.
ü Die Antriebe befinden sich in der richtigen Position.
} Die Transportsicherung bis zum Anschlag in die Öffnung des Bodenblechs schieben.
} Die Transportsicherung mit der Schraube und dem mit dem mitgelieferten Innen-
sechskantschlüssel befestigen.
} Den Probengeber in der Originalverpackung verpacken.
ü Der Probengeber kann sicher transportiert werden.
Transport und Lagerung
1
2
2 Schraube M3x12
95
