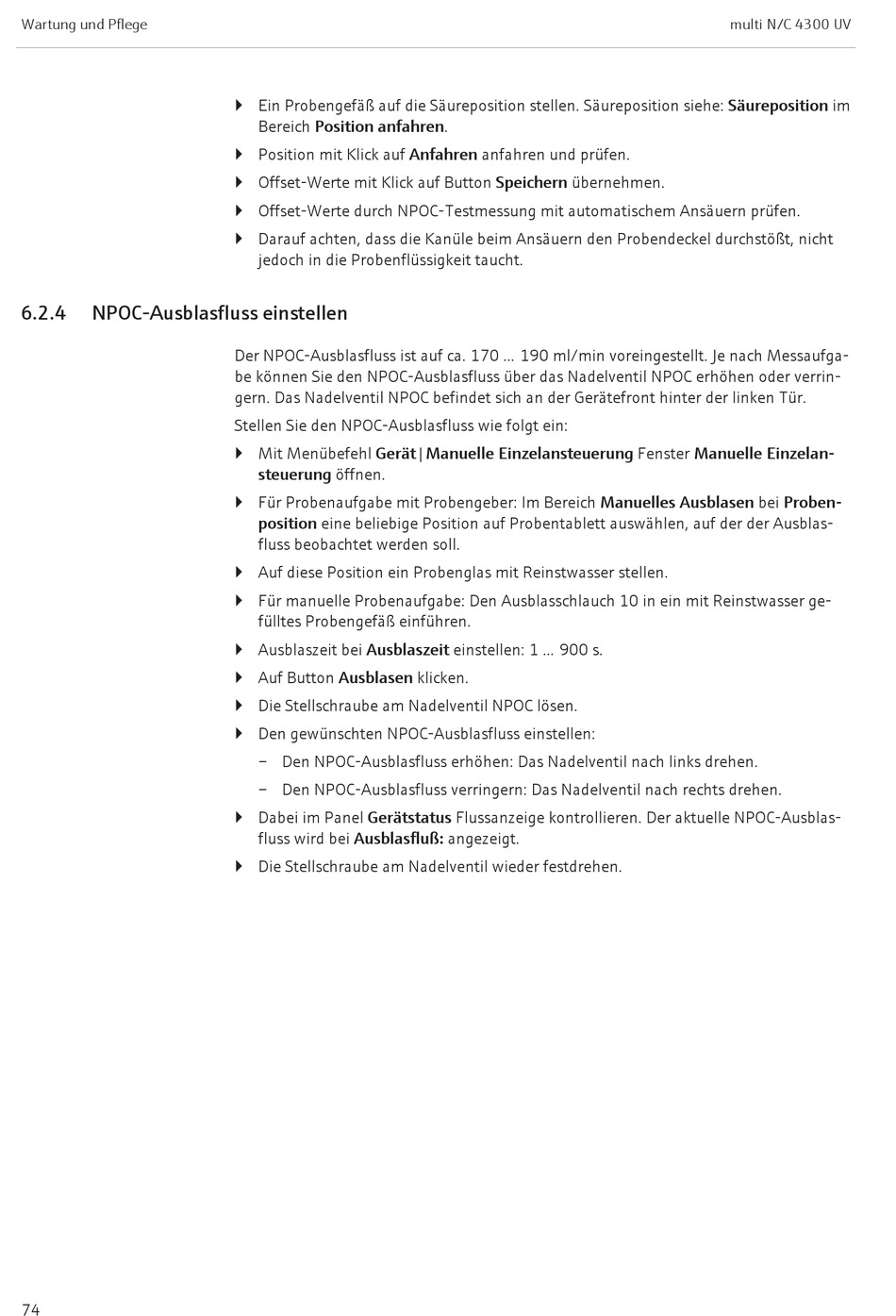

Endress+Hauser Analytik Jena multi N/C 4300 UV Bedienungsanleitung Seite 74

Wartung und Pflege
6.2.4 NPOC-Ausblasfluss einstellen
74
} Ein Probengefäß auf die Säureposition stellen. Säureposition siehe: Säureposition im
Bereich Position anfahren.
} Position mit Klick auf Anfahren anfahren und prüfen.
} Offset-Werte mit Klick auf Button Speichern übernehmen.
} Offset-Werte durch NPOC-Testmessung mit automatischem Ansäuern prüfen.
} Darauf achten, dass die Kanüle beim Ansäuern den Probendeckel durchstößt, nicht
jedoch in die Probenflüssigkeit taucht.
Der NPOC-Ausblasfluss ist auf ca. 170 ... 190 ml/min voreingestellt. Je nach Messaufga-
be können Sie den NPOC-Ausblasfluss über das Nadelventil NPOC erhöhen oder verrin-
gern. Das Nadelventil NPOC befindet sich an der Gerätefront hinter der linken Tür.
Stellen Sie den NPOC-Ausblasfluss wie folgt ein:
} Mit Menübefehl Gerät|Manuelle Einzelansteuerung Fenster Manuelle Einzelan-
steuerung öffnen.
} Für Probenaufgabe mit Probengeber: Im Bereich Manuelles Ausblasen bei Proben-
position eine beliebige Position auf Probentablett auswählen, auf der der Ausblas-
fluss beobachtet werden soll.
} Auf diese Position ein Probenglas mit Reinstwasser stellen.
} Für manuelle Probenaufgabe: Den Ausblasschlauch 10 in ein mit Reinstwasser ge-
fülltes Probengefäß einführen.
} Ausblaszeit bei Ausblaszeit einstellen: 1 ... 900 s.
} Auf Button Ausblasen klicken.
} Die Stellschraube am Nadelventil NPOC lösen.
} Den gewünschten NPOC-Ausblasfluss einstellen:
– Den NPOC-Ausblasfluss erhöhen: Das Nadelventil nach links drehen.
– Den NPOC-Ausblasfluss verringern: Das Nadelventil nach rechts drehen.
} Dabei im Panel Gerätstatus Flussanzeige kontrollieren. Der aktuelle NPOC-Ausblas-
fluss wird bei Ausblasfluß: angezeigt.
} Die Stellschraube am Nadelventil wieder festdrehen.
multi N/C 4300 UV
