multi N/C 4300 UV
Wasserfallen an Gasbox
} Die Türen des Analysators öffnen.
} Die FAST-Verbinder an der oberen und unteren Seite der Wasserfallen abziehen.
} Die neuen Wasserfallen zusammensetzen:
– Die Aufschrift „INLET" auf der großen Wasserfalle (Aerosolfalle) muss nach unten
zeigen.
– Die Beschriftung der kleinen Wasserfalle (Einwegrückhaltefilter) muss nach oben
zeigen.
} Die FAST-Verbinder an der oberen kleinen Wasserfalle und der unteren großen Was-
serfalle feststecken.
} Die Wasserfallen in die Klemmen an der Gerätewand drücken.
} Die Systemdichtheit prüfen.
} Die Fronttüren wieder schließen.
Vor der Gasbox sind zwei Wasserfallen (Vorfilter und Einwegrückhaltefilter) eingebaut.
Sie schützen die Gasbox bei Gasdruckfehlern vor Aerosolen und vor aufsteigendem Was-
ser. Zum Wechsel der Wasserfallen muss die linke Seitenwand des Analysators geöffnet
werden.
VORSICHT
Verbrennungsgefahr am UV-Modul
Unmittelbar nach dem Ausschalten des Gerätes ist der UV-Reaktor noch heiß.
¡ Vor Ausbau des UV-Moduls mindestens 30 min warten, bis der UV-Reaktor abge-
kühlt ist.
1
2
3
4
5

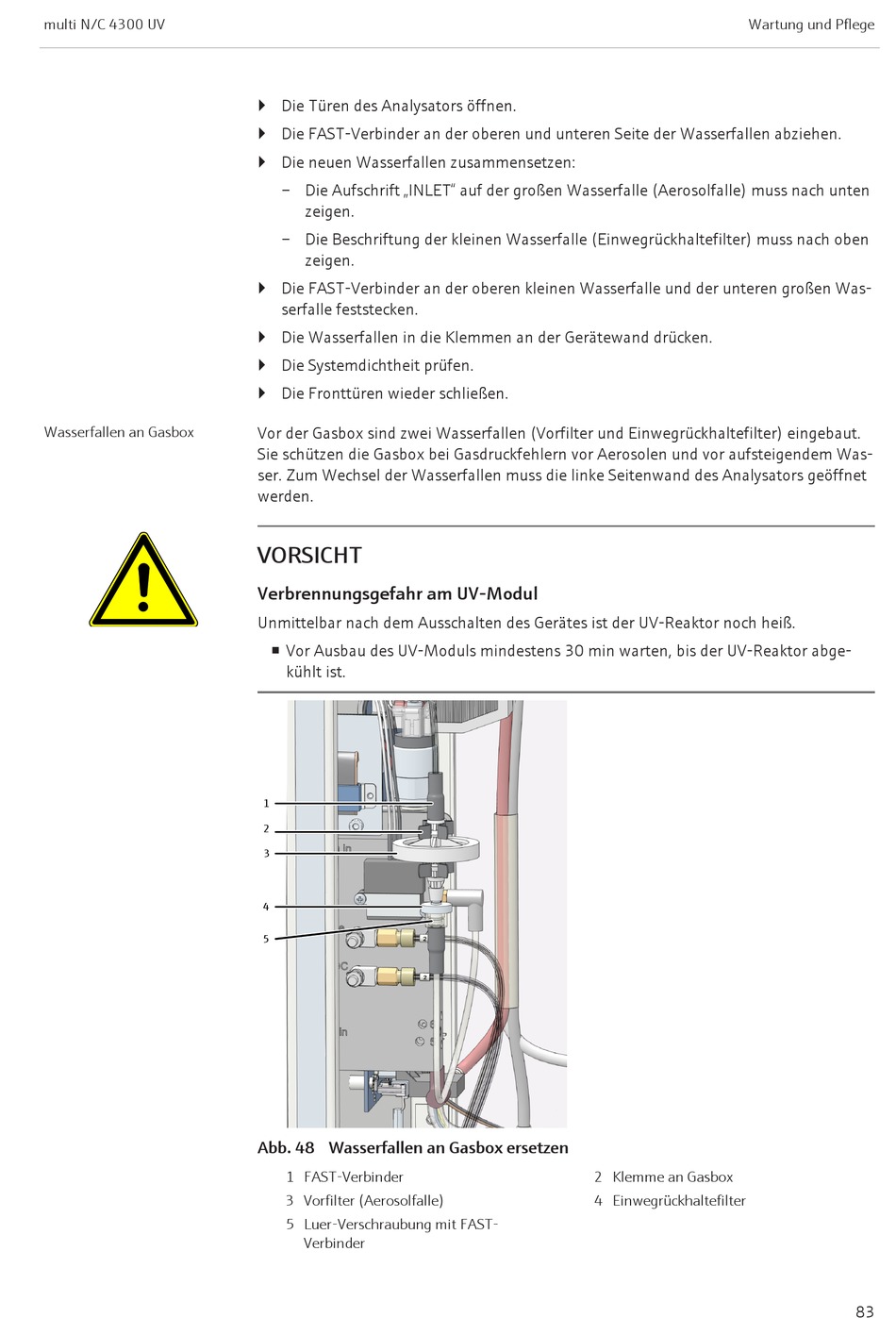

Abb. 48 Wasserfallen an Gasbox ersetzen
1 FAST-Verbinder
3 Vorfilter (Aerosolfalle)
5 Luer-Verschraubung mit FAST-
Verbinder
Wartung und Pflege
2 Klemme an Gasbox
4 Einwegrückhaltefilter
