Installation und Inbetriebnahme
56
1
2
3

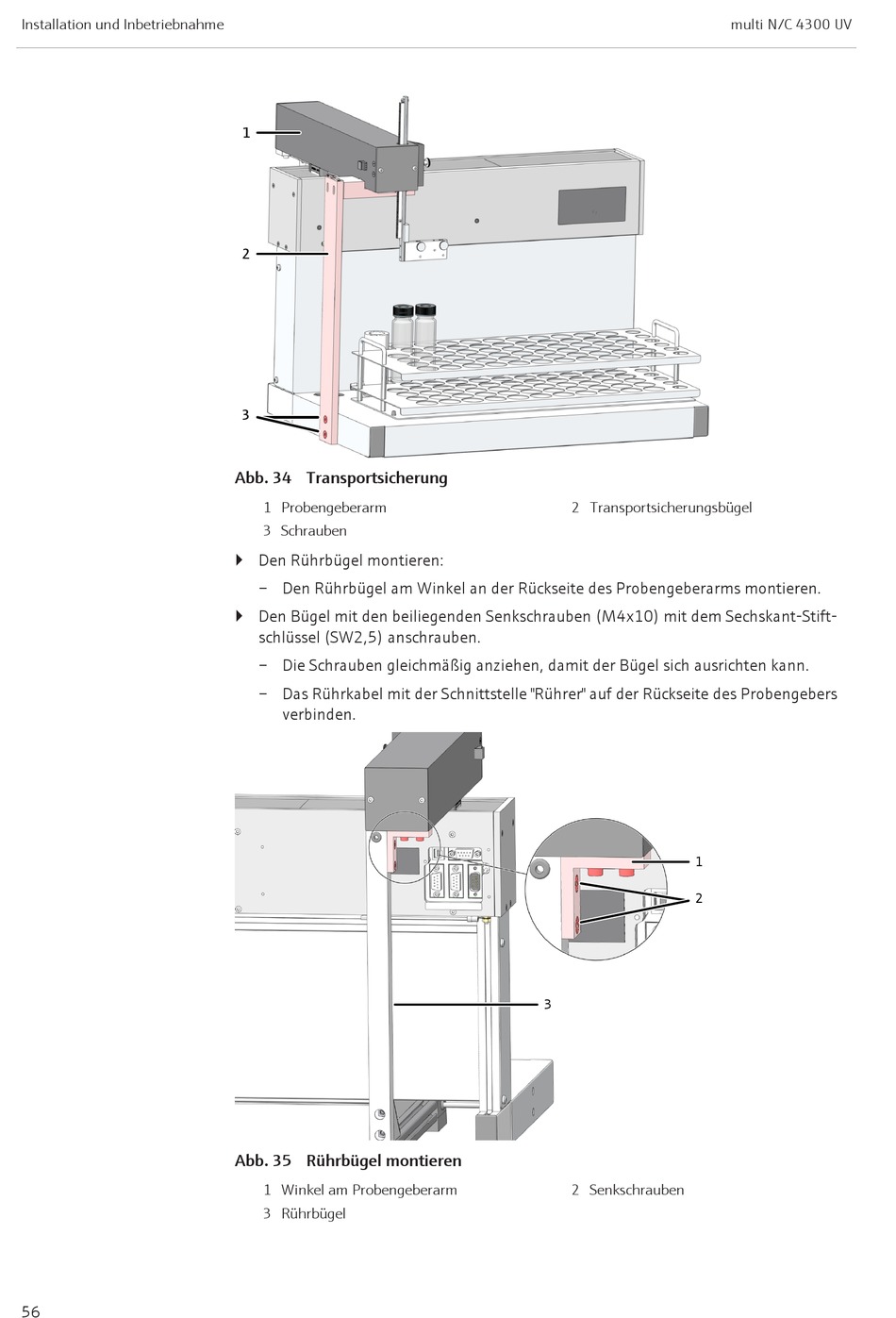

Abb. 34 Transportsicherung
1 Probengeberarm
3 Schrauben
} Den Rührbügel montieren:
– Den Rührbügel am Winkel an der Rückseite des Probengeberarms montieren.
} Den Bügel mit den beiliegenden Senkschrauben (M4x10) mit dem Sechskant-Stift-
schlüssel (SW2,5) anschrauben.
– Die Schrauben gleichmäßig anziehen, damit der Bügel sich ausrichten kann.
– Das Rührkabel mit der Schnittstelle "Rührer" auf der Rückseite des Probengebers
verbinden.
Abb. 35 Rührbügel montieren
1 Winkel am Probengeberarm
3 Rührbügel
2 Transportsicherungsbügel
1
2
3
2 Senkschrauben
multi N/C 4300 UV
