multi N/C 4300 UV
1 Laufband
2 Nut
3 Metallstutzen
4 Schlauchführung
5 Schlauchklemme
6 Pumpschlauch

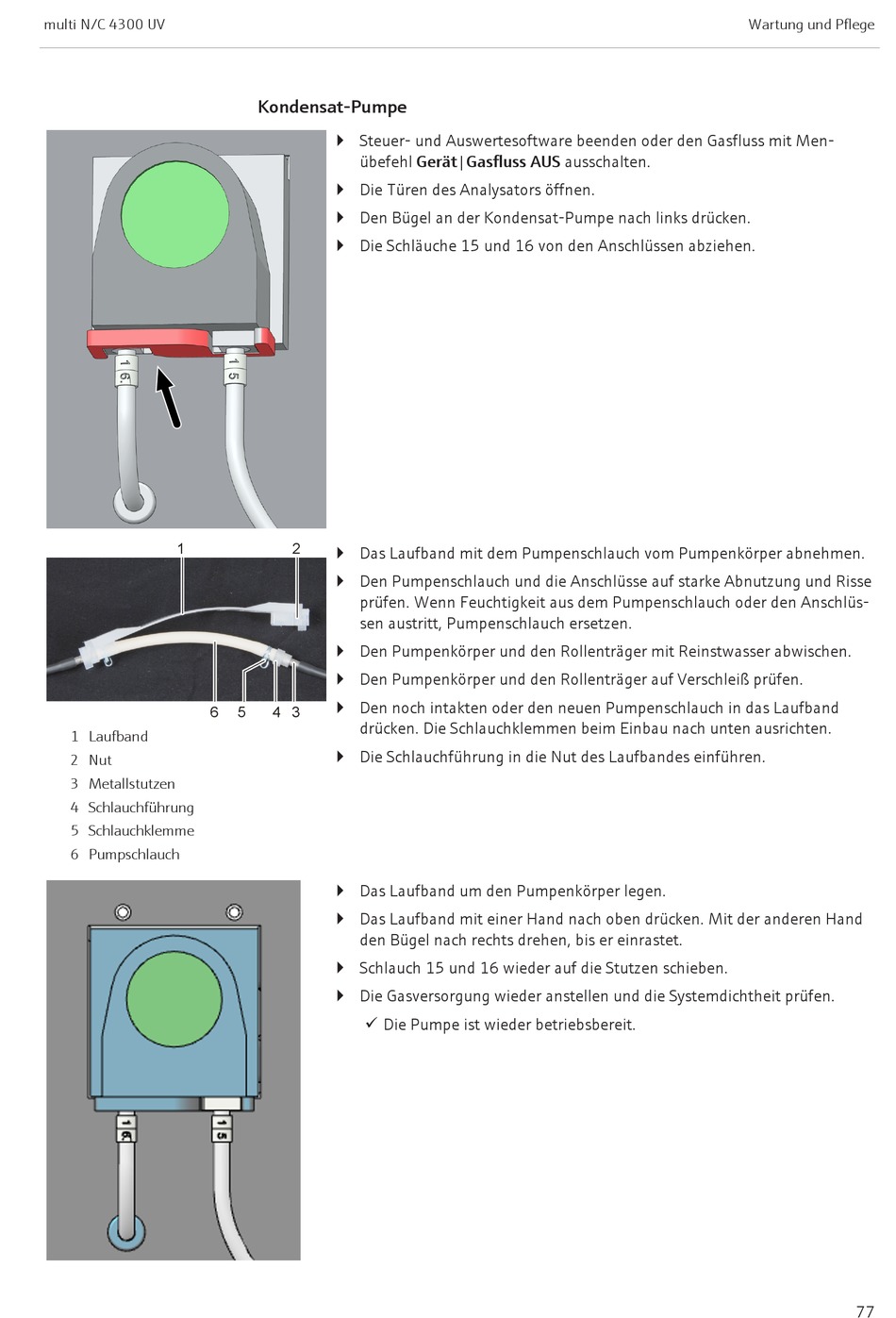

Kondensat-Pumpe
} Steuer- und Auswertesoftware beenden oder den Gasfluss mit Men-
übefehl Gerät|Gasfluss AUS ausschalten.
} Die Türen des Analysators öffnen.
} Den Bügel an der Kondensat-Pumpe nach links drücken.
} Die Schläuche 15 und 16 von den Anschlüssen abziehen.
} Das Laufband mit dem Pumpenschlauch vom Pumpenkörper abnehmen.
} Den Pumpenschlauch und die Anschlüsse auf starke Abnutzung und Risse
prüfen. Wenn Feuchtigkeit aus dem Pumpenschlauch oder den Anschlüs-
sen austritt, Pumpenschlauch ersetzen.
} Den Pumpenkörper und den Rollenträger mit Reinstwasser abwischen.
} Den Pumpenkörper und den Rollenträger auf Verschleiß prüfen.
} Den noch intakten oder den neuen Pumpenschlauch in das Laufband
drücken. Die Schlauchklemmen beim Einbau nach unten ausrichten.
} Die Schlauchführung in die Nut des Laufbandes einführen.
} Das Laufband um den Pumpenkörper legen.
} Das Laufband mit einer Hand nach oben drücken. Mit der anderen Hand
den Bügel nach rechts drehen, bis er einrastet.
} Schlauch 15 und 16 wieder auf die Stutzen schieben.
} Die Gasversorgung wieder anstellen und die Systemdichtheit prüfen.
ü Die Pumpe ist wieder betriebsbereit.
Wartung und Pflege
