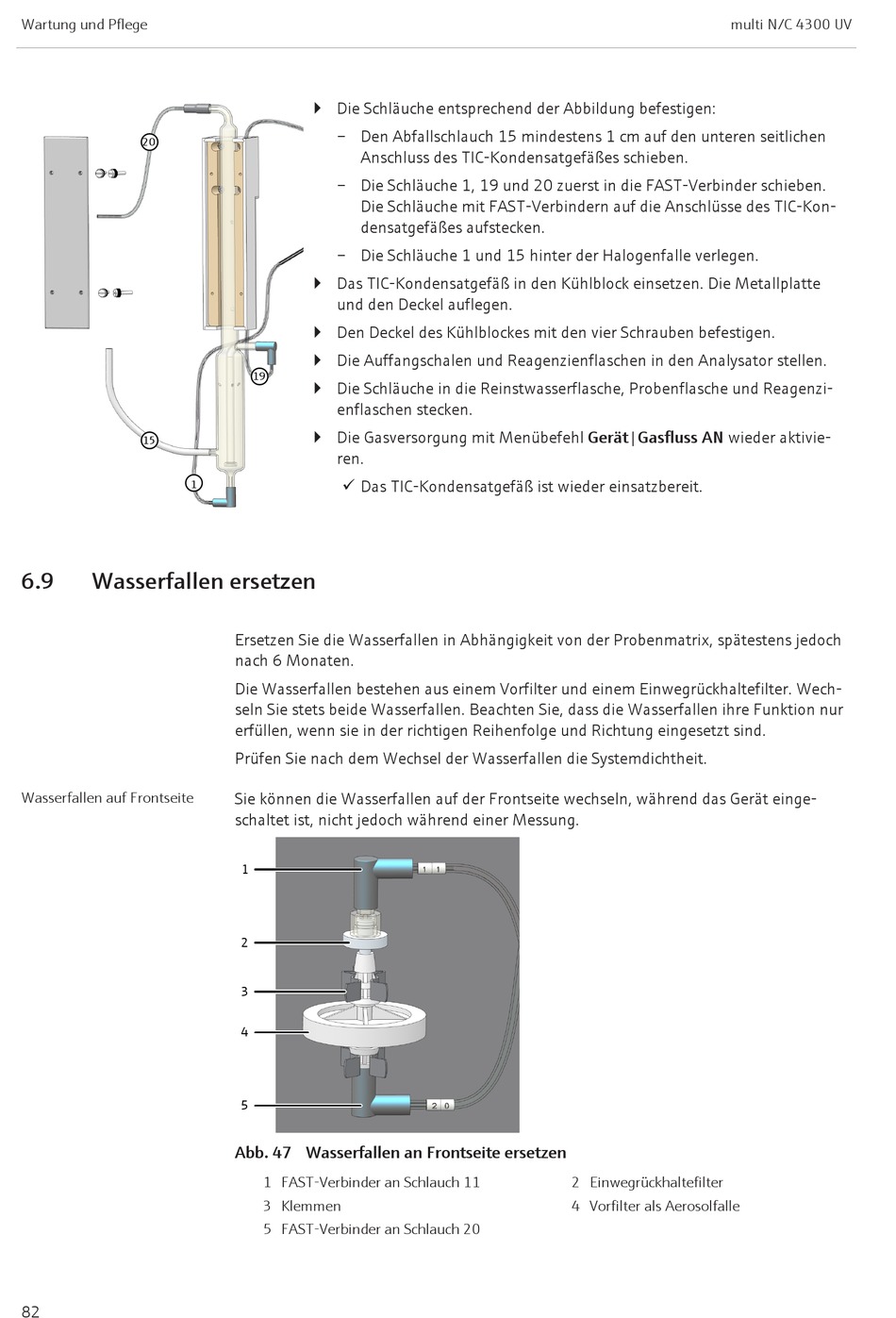

Endress+Hauser Analytik Jena multi N/C 4300 UV Bedienungsanleitung Seite 82

Wartung und Pflege
20
15
1
6.9 Wasserfallen ersetzen
Wasserfallen auf Frontseite
82
} Die Schläuche entsprechend der Abbildung befestigen:
– Den Abfallschlauch 15 mindestens 1 cm auf den unteren seitlichen
Anschluss des TIC-Kondensatgefäßes schieben.
– Die Schläuche 1, 19 und 20 zuerst in die FAST-Verbinder schieben.
Die Schläuche mit FAST-Verbindern auf die Anschlüsse des TIC-Kon-
densatgefäßes aufstecken.
– Die Schläuche 1 und 15 hinter der Halogenfalle verlegen.
} Das TIC-Kondensatgefäß in den Kühlblock einsetzen. Die Metallplatte
und den Deckel auflegen.
} Den Deckel des Kühlblockes mit den vier Schrauben befestigen.
} Die Auffangschalen und Reagenzienflaschen in den Analysator stellen.
19
} Die Schläuche in die Reinstwasserflasche, Probenflasche und Reagenzi-
enflaschen stecken.
} Die Gasversorgung mit Menübefehl Gerät|Gasfluss AN wieder aktivie-
ren.
ü Das TIC-Kondensatgefäß ist wieder einsatzbereit.
Ersetzen Sie die Wasserfallen in Abhängigkeit von der Probenmatrix, spätestens jedoch
nach 6 Monaten.
Die Wasserfallen bestehen aus einem Vorfilter und einem Einwegrückhaltefilter. Wech-
seln Sie stets beide Wasserfallen. Beachten Sie, dass die Wasserfallen ihre Funktion nur
erfüllen, wenn sie in der richtigen Reihenfolge und Richtung eingesetzt sind.
Prüfen Sie nach dem Wechsel der Wasserfallen die Systemdichtheit.
Sie können die Wasserfallen auf der Frontseite wechseln, während das Gerät einge-
schaltet ist, nicht jedoch während einer Messung.
1
2
3
4
5
Abb. 47 Wasserfallen an Frontseite ersetzen
1 FAST-Verbinder an Schlauch 11
3 Klemmen
5 FAST-Verbinder an Schlauch 20
multi N/C 4300 UV
2 Einwegrückhaltefilter
4 Vorfilter als Aerosolfalle
