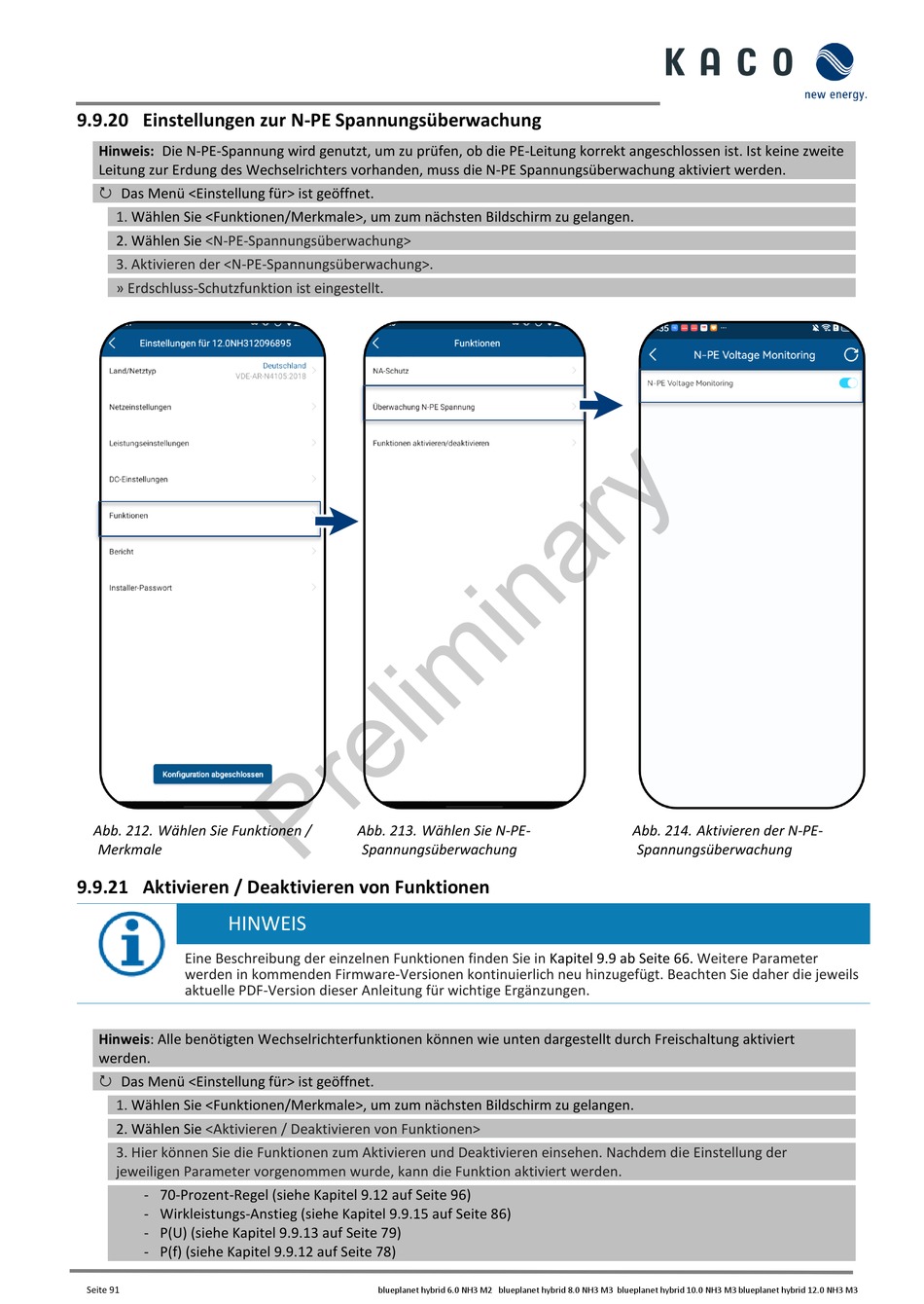

9.9.20 Einstellungen zur N-PE Spannungsüberwachung
Hinweis: Die N-PE-Spannung wird genutzt, um zu prüfen, ob die PE-Leitung korrekt angeschlossen ist. Ist keine zweite
Leitung zur Erdung des Wechselrichters vorhanden, muss die N-PE Spannungsüberwachung aktiviert werden.
Das Menü <Einstellung für> ist geöffnet.

1. Wählen Sie <Funktionen/Merkmale>, um zum nächsten Bildschirm zu gelangen.
2. Wählen Sie <N-PE-Spannungsüberwachung>
3. Aktivieren der <N-PE-Spannungsüberwachung>.
» Erdschluss-Schutzfunktion ist eingestellt.
Abb. 212. Wählen Sie Funktionen /
Merkmale
9.9.21 Aktivieren / Deaktivieren von Funktionen
HINWEIS
Eine Beschreibung der einzelnen Funktionen finden Sie in
werden in kommenden Firmware-Versionen kontinuierlich neu hinzugefügt. Beachten Sie daher die jeweils
aktuelle PDF-Version dieser Anleitung für wichtige Ergänzungen.
Hinweis: Alle benötigten Wechselrichterfunktionen können wie unten dargestellt durch Freischaltung aktiviert
werden.
Das Menü <Einstellung für> ist geöffnet.

1. Wählen Sie <Funktionen/Merkmale>, um zum nächsten Bildschirm zu gelangen.
2. Wählen Sie <Aktivieren / Deaktivieren von Funktionen>
3. Hier können Sie die Funktionen zum Aktivieren und Deaktivieren einsehen. Nachdem die Einstellung der
jeweiligen Parameter vorgenommen wurde, kann die Funktion aktiviert werden.
- 70-Prozent-Regel (siehe Kapitel 9.12 auf Seite 96)
- Wirkleistungs-Anstieg (siehe Kapitel 9.9.15 auf Seite 86)
- P(U) (siehe Kapitel 9.9.13 auf Seite 79)
- P(f) (siehe Kapitel 9.9.12 auf Seite 78)
Seite 91
Abb. 213. Wählen Sie N-PE-
Spannungsüberwachung
blueplanet hybrid 6.0 NH3 M2 blueplanet hybrid 8.0 NH3 M3 blueplanet hybrid 10.0 NH3 M3 blueplanet hybrid 12.0 NH3 M3
Abb. 214. Aktivieren der N-PE-
Spannungsüberwachung
Kapitel 9.9 ab Seite 66. Weitere Parameter
