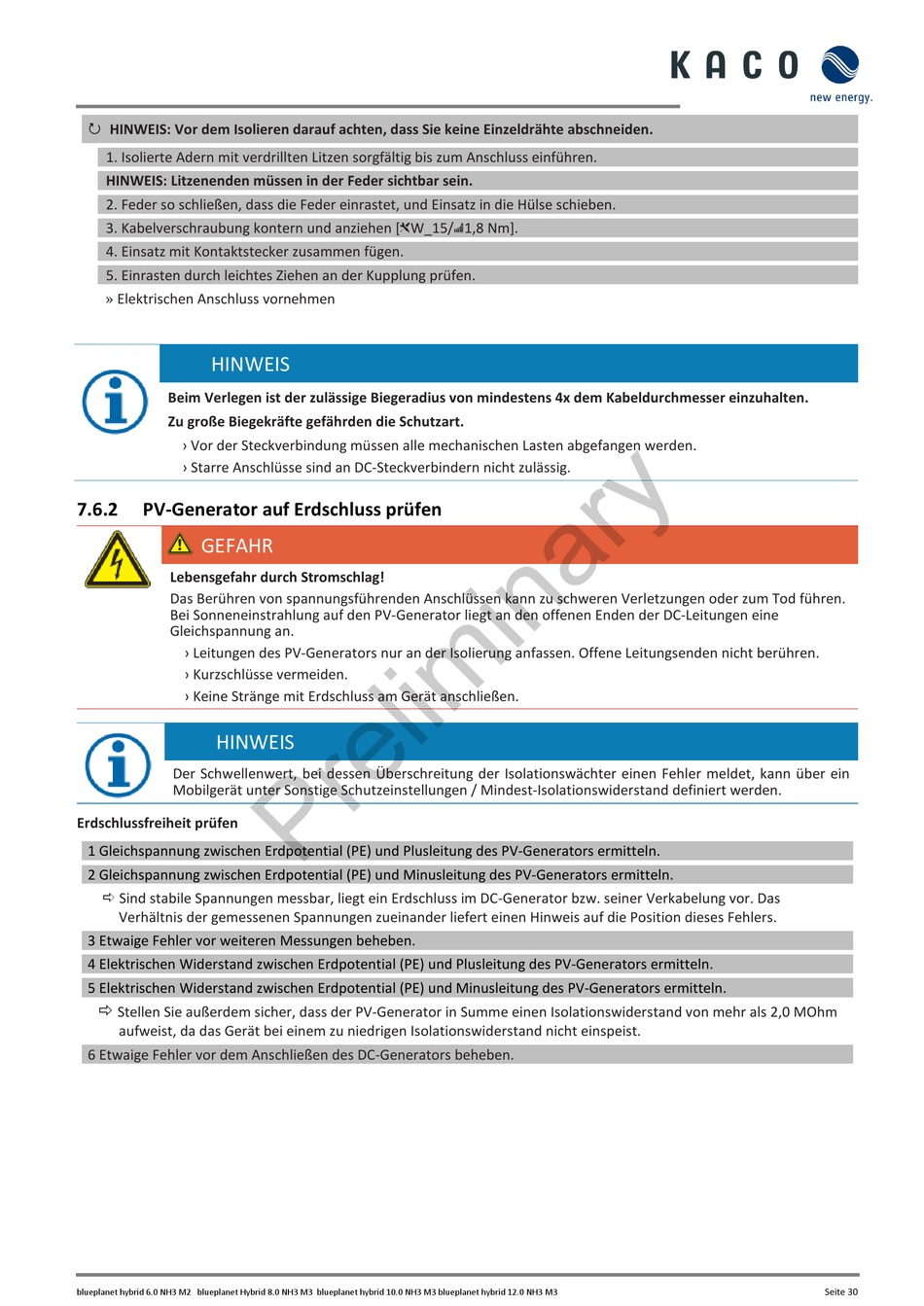

Kaco blueplanet hybrid 6.0 NH3 M2 WM OD IIG0 Handbuch Seite 33

 HINWEIS: Vor dem Isolieren darauf achten, dass Sie keine Einzeldrähte abschneiden.
1. Isolierte Adern mit verdrillten Litzen sorgfältig bis zum Anschluss einführen.
HINWEIS: Litzenenden müssen in der Feder sichtbar sein.
2. Feder so schließen, dass die Feder einrastet, und Einsatz in die Hülse schieben.
3. Kabelverschraubung kontern und anziehen [ W_15/ 1,8 Nm].
4. Einsatz mit Kontaktstecker zusammen fügen.
»
5. Einrasten durch leichtes Ziehen an der Kupplung prüfen.
Elektrischen Anschluss vornehmen
HINWEIS
Beim Verlegen ist der zulässige Biegeradius von mindestens 4x dem Kabeldurchmesser einzuhalten.
Zu große Biegekräfte gefährden die Schutzart.
› Vor der Steckverbindung müssen alle mechanischen Lasten abgefangen werden.
› Starre Anschlüsse sind an DC-Steckverbindern nicht zulässig.
7.6.2 PV-Generator auf Erdschluss prüfen
GEFAHR
Lebensgefahr durch Stromschlag!
Das Berühren von spannungsführenden Anschlüssen kann zu schweren Verletzungen oder zum Tod führen.
Bei Sonneneinstrahlung auf den PV-Generator liegt an den offenen Enden der DC-Leitungen eine
Gleichspannung an.
› Leitungen des PV-Generators nur an der Isolierung anfassen. Offene Leitungsenden nicht berühren.
› Kurzschlüsse vermeiden.
› Keine Stränge mit Erdschluss am Gerät anschließen.
HINWEIS
Der Schwellenwert, bei dessen Überschreitung der Isolationswächter einen Fehler meldet, kann über ein
Mobilgerät unter Sonstige Schutzeinstellungen / Mindest-Isolationswiderstand definiert werden.
Erdschlussfreiheit prüfen
1 Gleichspannung zwischen Erdpotential (PE) und Plusleitung des PV-Generators ermitteln.
2 Gleichspannung zwischen Erdpotential (PE) und Minusleitung des PV-Generators ermitteln.
 Sind stabile Spannungen messbar, liegt ein Erdschluss im DC-Generator bzw. seiner Verkabelung vor. Das
Verhältnis der gemessenen Spannungen zueinander liefert einen Hinweis auf die Position dieses Fehlers.
3 Etwaige Fehler vor weiteren Messungen beheben.
4 Elektrischen Widerstand zwischen Erdpotential (PE) und Plusleitung des PV-Generators ermitteln.
5 Elektrischen Widerstand zwischen Erdpotential (PE) und Minusleitung des PV-Generators ermitteln.
 Stellen Sie außerdem sicher, dass der PV-Generator in Summe einen Isolationswiderstand von mehr als 2,0 MOhm
aufweist, da das Gerät bei einem zu niedrigen Isolationswiderstand nicht einspeist.
6 Etwaige Fehler vor dem Anschließen des DC-Generators beheben.
blueplanet hybrid 6.0 NH3 M2 blueplanet Hybrid 8.0 NH3 M3 blueplanet hybrid 10.0 NH3 M3 blueplanet hybrid 12.0 NH3 M3
