HINWEIS
Das Smart-Meter muss das MODBUS-Protokoll unterstützen und mit Baudrate 9600 kommunizieren,
Parität „None", Stop-Bits „1"
Beachten Sie, dass die einzelnen Kabel am Anschluss des Smart-Meters mit dem richtigen Drehmoment
befestigt sind und sich nicht lösen können. Bringen Sie die Abdeckung an, falls vorhanden.
Das RS485-Kabel ist nun mit dem Gerät verbunden und das Smart-Meter ist fest auf der Halterung installiert.
Achten Sie darauf, dass das Netzkabel vollständig vom Stromnetz getrennt ist, bevor Sie Smart-Meter und CT
anschließen.
1. Isolieren Sie das andere Ende des Netzwerkkabels ab. Befestigen Sie den Kupferdraht an der entsprechenden
Klemme. Schraubendreher-Typ: PH0, Anzugsmoment: 0,7 Nm
»
Die
RS485-Verbindung mit dem Anschluss für Smart Meter und CT. Signalleitung fachgerecht verlegen.

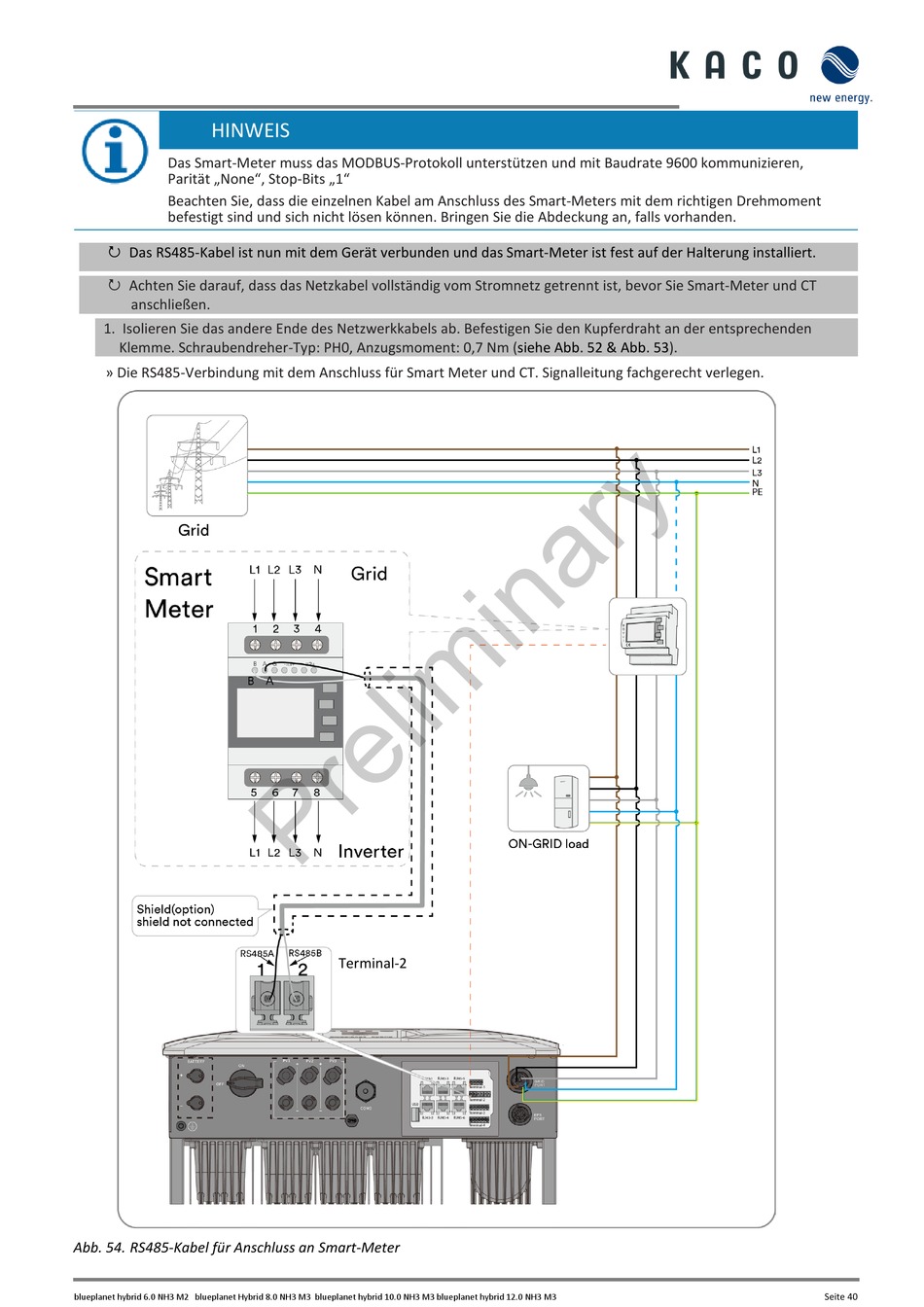

Abb. 54. RS485-Kabel für Anschluss an Smart-Meter
blueplanet hybrid 6.0 NH3 M2 blueplanet Hybrid 8.0 NH3 M3 blueplanet hybrid 10.0 NH3 M3 blueplanet hybrid 12.0 NH3 M3
(siehe Abb. 52 & Abb.
Terminal-2
53).
Seite 40
