Terminal-4
7.9.5 BMS-Verbindung
Das BMS wird zur Kommunikation mit der angeschlossenen Lithium-Batterie verwendet.
Die RS-485/CAN-Schnittstelle dient dem Anschluss des Batterie-BMS (Battery Manage System). handelt es sich bei der
Kommunikationsschnittstelle des BMS um eine CAN-Schnittstelle, können die Pins für die CAN-Schnittstelle ausgewählt
werden. Andernfalls können die Pins für die RS485-Schnittstelle für den Anschluss ausgewählt werden.
Der Batteriespeicher ist an das Gerät angeschlossen (siehe 7.7.1 für den korrekten Anschluss des

Batteriespeichers an das Gerät).
Die Kommunikationseinheit (RJ45-4) ist an das Gerät angeschlossen. (siehe 7.9.2

1. Isolieren Sie das Netzwerkkabel ab und schließen Sie den Kupferdraht an die Kommunikationsschnittstelle der
Lithiumbatterie an.
2. Wählen Sie die entsprechende Batterie über die App aus (siehe dazu 9.8.5).
» Das BMS (RJ45-4) ist mit der Batterie verbunden.
Seite 41

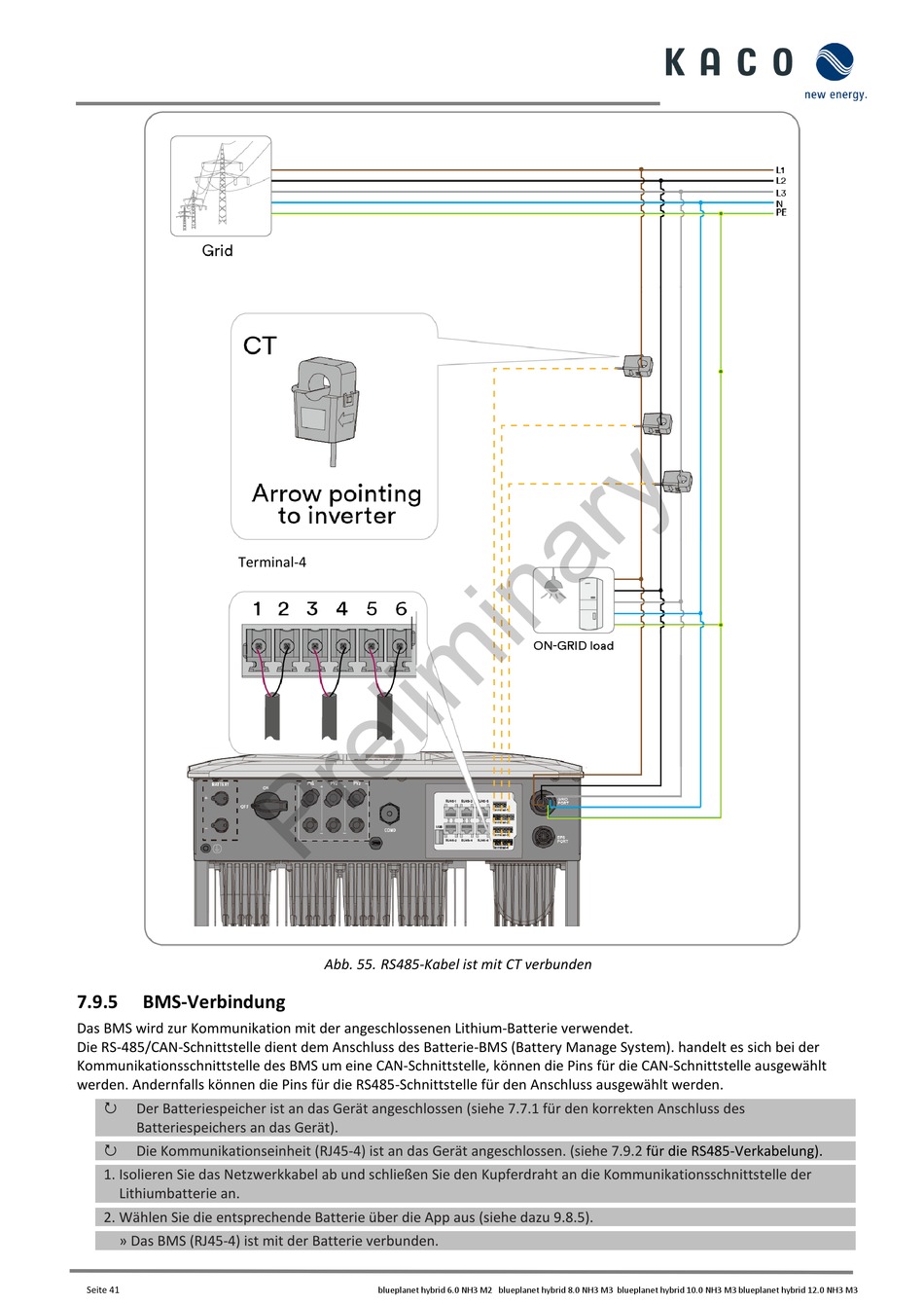

Abb. 55. RS485-Kabel ist mit CT verbunden
blueplanet hybrid 6.0 NH3 M2 blueplanet hybrid 8.0 NH3 M3 blueplanet hybrid 10.0 NH3 M3 blueplanet hybrid 12.0 NH3 M3
für die RS485-Verkabelung).
