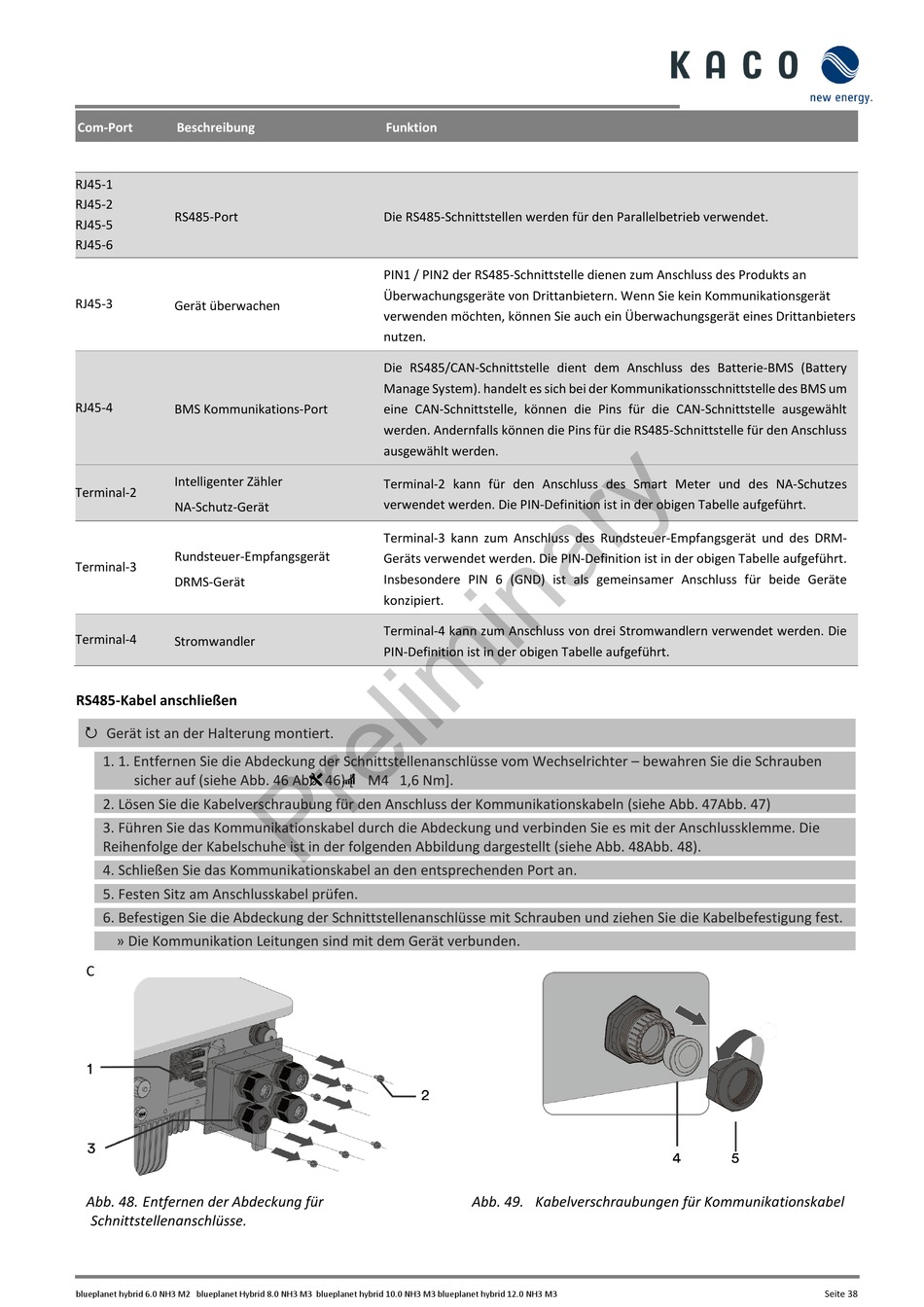

Kaco blueplanet hybrid 6.0 NH3 M2 WM OD IIG0 Handbuch Seite 41

Com-Port Beschreibung
RJ45-1
RJ45-2
RS485-Port
RJ45-5
RJ45-6
RJ45-3
Gerät überwachen
RJ45-4
BMS Kommunikations-Port
Intelligenter Zähler
Terminal-2
NA-Schutz-Gerät
Rundsteuer-Empfangsgerät
Terminal-3
DRMS-Gerät
Terminal-4
Stromwandler
RS485-Kabel anschließen
Gerät ist an der Halterung montiert.

1. 1. Entfernen Sie die Abdeckung der Schnittstellenanschlüsse vom Wechselrichter – bewahren Sie die Schrauben
sicher auf (siehe Abb. 46 Abb. 46) [ M4 1,6 Nm].
2. Lösen Sie die Kabelverschraubung für den Anschluss der Kommunikationskabeln (siehe Abb. 47Abb. 47)
3. Führen Sie das Kommunikationskabel durch die Abdeckung und verbinden Sie es mit der Anschlussklemme. Die
Reihenfolge der Kabelschuhe ist in der folgenden Abbildung dargestellt (siehe Abb. 48Abb. 48).
4. Schließen Sie das Kommunikationskabel an den entsprechenden Port an.
5. Festen Sitz am Anschlusskabel prüfen.
6. Befestigen Sie die Abdeckung der Schnittstellenanschlüsse mit Schrauben und ziehen Sie die Kabelbefestigung fest.
» Die Kommunikation Leitungen sind mit dem Gerät verbunden.
C
Abb. 48. Entfernen der Abdeckung für
Schnittstellenanschlüsse.
blueplanet hybrid 6.0 NH3 M2 blueplanet Hybrid 8.0 NH3 M3 blueplanet hybrid 10.0 NH3 M3 blueplanet hybrid 12.0 NH3 M3
Funktion
Die RS485-Schnittstellen werden für den Parallelbetrieb verwendet.
PIN1 / PIN2 der RS485-Schnittstelle dienen zum Anschluss des Produkts an
Überwachungsgeräte von Drittanbietern. Wenn Sie kein Kommunikationsgerät
verwenden möchten, können Sie auch ein Überwachungsgerät eines Drittanbieters
nutzen.
Die RS485/CAN-Schnittstelle dient dem Anschluss des Batterie-BMS (Battery
Manage System). handelt es sich bei der Kommunikationsschnittstelle des BMS um
eine CAN-Schnittstelle, können die Pins für die CAN-Schnittstelle ausgewählt
werden. Andernfalls können die Pins für die RS485-Schnittstelle für den Anschluss
ausgewählt werden.
Terminal-2 kann für den Anschluss des Smart Meter und des NA-Schutzes
verwendet werden. Die PIN-Definition ist in der obigen Tabelle aufgeführt.
Terminal-3 kann zum Anschluss des Rundsteuer-Empfangsgerät und des DRM-
Geräts verwendet werden. Die PIN-Definition ist in der obigen Tabelle aufgeführt.
Insbesondere PIN 6 (GND) ist als gemeinsamer Anschluss für beide Geräte
konzipiert.
Terminal-4 kann zum Anschluss von drei Stromwandlern verwendet werden. Die
PIN-Definition ist in der obigen Tabelle aufgeführt.
Abb. 49. Kabelverschraubungen für Kommunikationskabel
