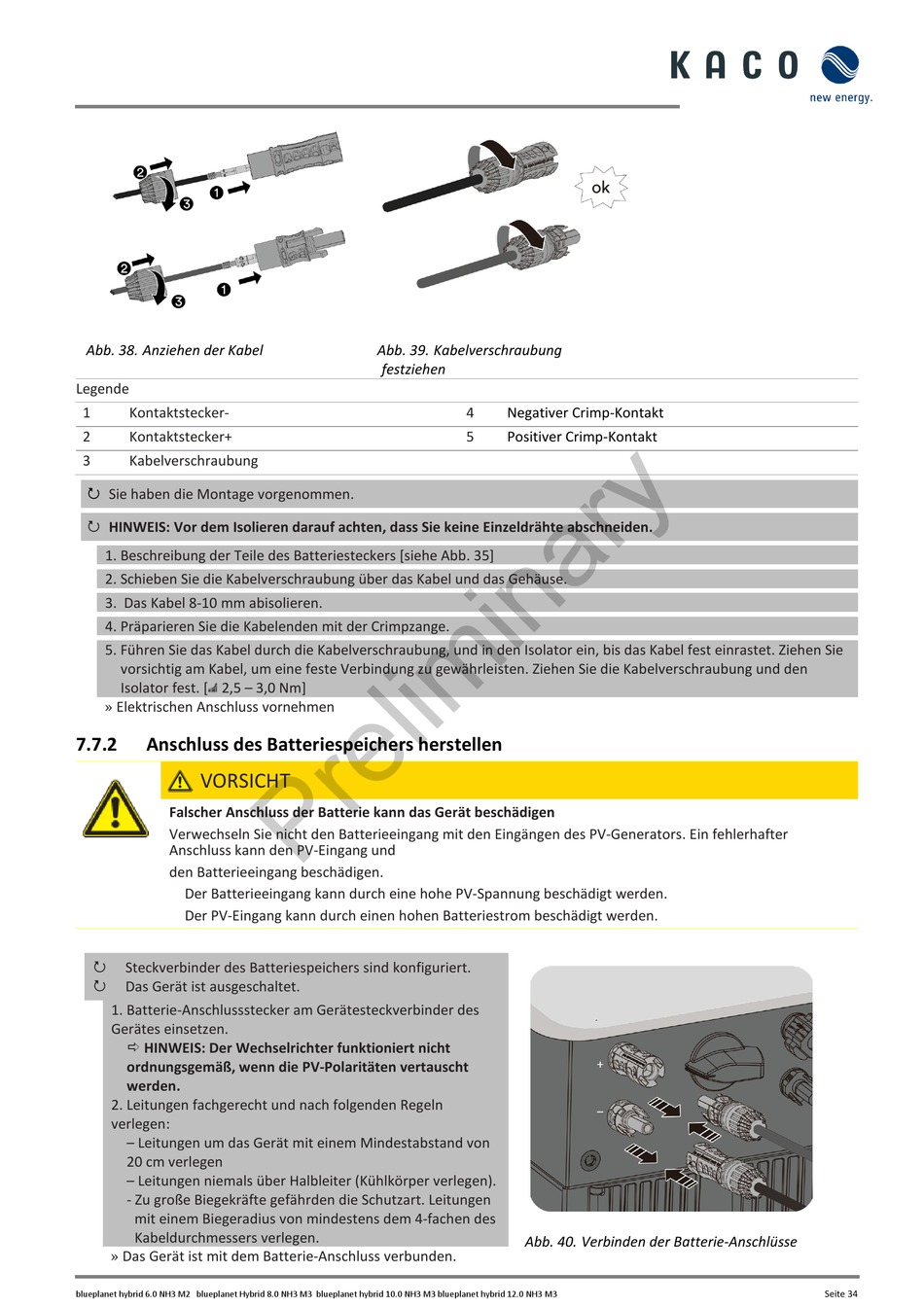

Abb. 38. Anziehen der Kabel
Legende
1 Kontaktstecker-
2 Kontaktstecker+
3 Kabelverschraubung
Sie haben die Montage vorgenommen.

 HINWEIS: Vor dem Isolieren darauf achten, dass Sie keine Einzeldrähte abschneiden.
1. Beschreibung der Teile des Batteriesteckers [siehe Abb. 35]
2. Schieben Sie die Kabelverschraubung über das Kabel und das Gehäuse.
3. Das Kabel 8-10 mm abisolieren.
4. Präparieren Sie die Kabelenden mit der Crimpzange.
5. Führen Sie das Kabel durch die Kabelverschraubung, und in den Isolator ein, bis das Kabel fest einrastet. Ziehen Sie
vorsichtig am Kabel, um eine feste Verbindung zu gewährleisten. Ziehen Sie die Kabelverschraubung und den
»
Isolator fest. [ 2,5 – 3,0 Nm]
Elektrischen Anschluss vornehmen
7.7.2 Anschluss des Batteriespeichers herstellen
VORSICHT
Falscher Anschluss der Batterie kann das Gerät beschädigen
Verwechseln Sie nicht den Batterieeingang mit den Eingängen des PV-Generators. Ein fehlerhafter
Anschluss kann den PV-Eingang und
den Batterieeingang beschädigen.
Der Batterieeingang kann durch eine hohe PV-Spannung beschädigt werden.
Der PV-Eingang kann durch einen hohen Batteriestrom beschädigt werden.
Steckverbinder des Batteriespeichers sind konfiguriert.

Das Gerät ist ausgeschaltet.

1. Batterie-Anschlussstecker am Gerätesteckverbinder des
Gerätes einsetzen.
 HINWEIS: Der Wechselrichter funktioniert nicht
ordnungsgemäß, wenn die PV-Polaritäten vertauscht
werden.
2. Leitungen fachgerecht und nach folgenden Regeln
verlegen:
– Leitungen um das Gerät mit einem Mindestabstand von
20 cm verlegen
– Leitungen niemals über Halbleiter (Kühlkörper verlegen).
- Zu große Biegekräfte gefährden die Schutzart. Leitungen
mit einem Biegeradius von mindestens dem 4-fachen des
» Das Gerät ist mit dem Batterie-Anschluss verbunden.
Kabeldurchmessers verlegen.
