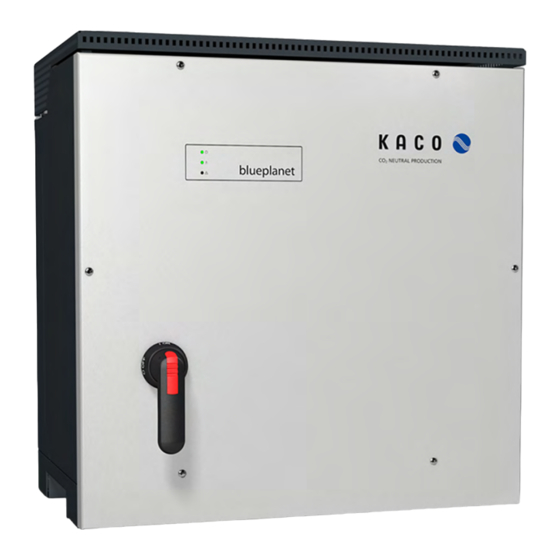

Kaco blueplanet 87.0 TL3 Handbuch
  1. Anleitungen
  2. Marken
  3. Kaco Anleitungen
  4. Wechselrichter
  5. blueplanet 87.0 TL3
  6. Handbuch

Kaco blueplanet 87.0 TL3 Handbuch

Photovoltaik-netzeinspeise-wechselrichter
Vorschau ausblenden Andere Handbücher für blueplanet 87.0 TL3:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Handbuch
nDeutsche Originalversion
Elektrofachkraft
Wichtige Sicherheitsanweisung
Diese Anleitung ist Bestandteil des Produktes und muss deshalb gründlich gelesen, beachtet und jederzeit zugänglich aufbewahrt werden.
KACO blueplanet 87.0 TL3
KACO blueplanet 92.0 TL3
KACO blueplanet 110 TL3
KACO blueplanet 125 TL3
KACO blueplanet 137 TL3
KACO blueplanet 150 TL3
S; XL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kaco blueplanet 87.0 TL3

Inhaltszusammenfassung für Kaco blueplanet 87.0 TL3

  • Seite 1 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KACO blueplanet 137 TL3 KACO blueplanet 150 TL3 S; XL Handbuch nDeutsche Originalversion Elektrofachkraft Wichtige Sicherheitsanweisung Diese Anleitung ist Bestandteil des Produktes und muss deshalb gründlich gelesen, beachtet und jederzeit zugänglich aufbewahrt werden.

  • Seite 2: Rechtliche Bestimmungen

    Weitere Details zu diesem Thema und eine Auflistung der verwendeten Open Source Software sowie der zugehörigen Li- zenztexte finden Sie in der Info Anzeige der Web-Oberfläche unter „Lizenz Liste“. Seite 2 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 3: Inhaltsverzeichnis

    Handbuch Photovoltaik-Netzeinspeise- Inhaltsverzeichnis Wechselrichter Allgemeine Hinweise............ 4 Netzwerk-Topologien ..........  35 Hinweise zur Dokumentation ........ 4 Inbetriebnahmeoptionen..........   36 Weiterführende Informationen.........  4 Konfiguration und Bedienung......... 44 Gestaltungsmerkmale .......... 5 Erstinbetriebnahme ..........  44 Identifikation .............  6 Bedienelemente............  44 Hinweise am Gerät ............  6 Bedienoberfläche............

  • Seite 4: Allgemeine Hinweise

    Software Paket Dateien zu aktueller Software EU-Konformitätserklärung Länderspezifische Zertifikate Zertifikate Bescheinigung zu spezifischen Baugruppe Seite 4 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 5: Gestaltungsmerkmale

    ↻ Voraussetzung für ihre Handlung 1 Handlung ausführen 2 Weitere Handlungsfolge ð Zwischenergebnis des Handlungsschrittes » Endergebnis KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 5 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 6: Identifikation

    ž Kenntnis der gültigen Normen und Richtlinien. ž Kenntnis und Beachtung dieses Dokuments mit allen Sicherheitshinweisen. Seite 6 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 7: Sicherheit

    PV-Abschnitt in NEC 690 sowie Teile im Article 100, 690.4, 690.6 und 705.10 Tab. 1: Beispiele für spezifische Normen zu Betriebsstätten KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 7 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 8: Schutzkonzepte

    Überspannungsableiter abgetrennt werden, oder sollte dies nicht praktikabel sein, darf die Prüfspan- nung auf 250V herabgesetzt werden. Seite 8 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 9: Gerätebeschreibung

    Der Potentialfreie Relaiskontakt schließt, sobald eine Störung im Betrieb auftritt. Nutzen Sie diese Funktion beispielswei- se, um eine Störung optisch oder akustisch zu signalisieren. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 9...

  • Seite 10: Ethernet-Schnittstelle

    Dies kann dazu genutzt werden um einen Rundsteuerempfänger oder eine Systemschutzabschaltung anzu- schließen. Seite 10 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 11: Anlagenaufbau

    Die Gesamt-Impedanz der Trafostationen muss hierbei un- ter 25% liegen. Netzübergabepunkt Am Netzübergabepunkt wird der saubere PV-Strom bereit- gestellt. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 11 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 12: Technische Daten

    Fall darf die Auslegung zu einem größeren Kurzschlussstrom als ISCmax. des Gerätes führen PV-Generator auslegen [Siehe Kapitel 7.6.2} Seite 25]. Seite 12 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 13: Allgemeine Daten

    Temp. geregelter Lüfter, max. Luftdurchsatz 364 m³/h Anzahl der Lüfter 3x außen, 1x innen KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 13 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 14: Umweltdaten

    Kit Überspannungsschutz RS485 Inverter 1001887 PID Connection Set 1001888 WLAN Adapter Digitus 150N micro 3013222 Seite 14 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 15: Lieferung Und Transport

    Schlüsselweite bzw. Nummer Innensechskant Torx Außenkontur Schlitz Abb. 9: Darstellungsmuster Tab. 2: Legende Beschreibung Werkzeug-Kurzzeichen KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 15 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 16: Montage Und Vorbereitung

    ž aus wärmebeständigem Material (bis 90 °C ) ž schwer entflammbar ž Mindestabstände bei der Montage: [Siehe Abbildung 17] [} Seite 18] Seite 16 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 17: Gerät Auspacken

    Gerät muss von mindestens 2 Personen transportiert und montiert werden. DETAIL Z4:1 Abb. 14: Kartonage öffnen Abb. 15: Gerät aufrichten KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 17 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 18: Halterung Befestigen

    Empfohlener Abstand mit DC-Breaker: 1543 ↻ Kartonage mit Halterung und Montagesatz aus der Verpackung entnommen und geöffnet. Seite 18 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 19: Gerät Aufstellen Und Befestigen

    1 Gerät an den seitlichen Eingriffen anheben. Beachten Sie den Geräteschwerpunkt! HINWEIS: Gerät nicht am Deckel und Abdeckung anheben! KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 19 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 20 Innenraum vor elektrischer Installation auf mögliches Kondenswasser prüfen und gegebenfalls ausrei- chend abtrocknen lassen. › Feuchtigkeit auf dem Gehäuse umgehend entfernen. Seite 20 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 21: Installation

    » Mit der Installation des Gerätes fortfahren. Abb. 21: Gehäusedeckel abnehmen KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 21 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 22: Anschlussbereich Einsehen

    Anzugsdrehmoment Schutzleiteranschluss 10 Nm Absicherung bauseits in Installation (Max. Ausgang Überstrom- max. 250A schutz) Seite 22 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 23: Gerät An Das Versorgungsnetz Anschließen

    Anderenfalls kann bei vorhandenen Elektrolyten (z. B. Kondenswasser) das Aluminium durch die Kupfer-Stromschiene zerstört werden. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 23 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 24: Pv-Generator An Das Gerät Anschließen

    Bei Anschluss in einem TN-C-Netz ist das PEN Erdungskabel an den Ground Erdungspunkt angeschlossen werden. Seite 24 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 25: Pv-Generator Auslegen

    Leitungen des PV-Generators nur an der Isolierung anfassen. Offene Leitungsenden nicht berühren. › Kurzschlüsse vermeiden. › Keine Stränge mit Erdschluss an dem Gerät anschließen. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 25 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 26: Anschluss Des Pv-Generators Vorbereiten

    Anderenfalls kann bei vorhandenen Elektrolyten (z. B. Kondenswasser) das Aluminium durch die Kupfer-Stromschiene zerstört werden. Seite 26 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 27: Anschluss Pv Generator Mit Dc-Schalter

    Anderenfalls kann bei vorhandenen Elektrolyten (z. B. Kondenswasser) das Aluminium durch die Kupfer-Stromschiene zerstört werden. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 27 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 28: Überspannungsschutz Einsetzen

    9 Festen Sitz des Schutzelemente sicher stellen. » Mit der Installation der Schutzelemente fortfahren. Seite 28 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 29: Ethernet-Überspannungsschutz Einbauen

    Erden Sie sich, bevor Sie ein Bauteil berühren, indem Sie einen geerdeten Gegenstand anfassen. Alle Schnittstellen befinden sich auf der Kommunikationsplatine (HMI-Platine) im Innenbereich des Gehäuses. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 29...

  • Seite 30: Leitungen Einführen Und Verlegen

    1 Ethernet-Kabel mit dem Netzwerk oder einem Computer verbinden. 2 Ethernet-Einstellungen und Webserver im Menü Einstellungen konfigurieren. Seite 30 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 31: Ethernetkabel Anschließen

    - GND mit GND. 10 Kabelbinder fixieren. 11 Kabelverschraubungen festziehen [ W_20 / 1,5 Nm] KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 31 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 32: Externe Netzschutzkomponente Anschließen

    7 Nach der Inbetriebnahme: Im Menüeintrag Eigenschaften / Funktio- nen Eigenschaften / Funktionen den Externen Überspannungsschutz - Po- wador-protect konfigurieren. Seite 32 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 33: Fremdgerät Anschließen

    » Gerät ist montiert und installiert. » Gerät in Betrieb nehmen. Abb. 40: Gehäusedeckel schließen Gehäusedeckel Schrauben KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 33 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 34: Inbetriebnahme

    F Den mitgelieferten Sicherheitsaufkleber gut sichtbar außen am Gehäuse des Ge- rätes anbringen. Abb. 41: Aufkleber UTE_C15-712-1 Seite 34 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 35: Anbringen Des Sicherheitsaufklebers Drm

    Datenquelle die vom Segment Controller überwacht wird. (Beispiel: 45 Paare bestehend aus Wechselrichter und Stringcombiner (90 Knoten) + 10 Reserveknoten für andere Substation/Segment Datenquellen) KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 35...

  • Seite 36: Inbetriebnahmeoptionen

    » Der Weiter Button springt zum nächsten Installationsschritt. on über Web-Oberfläche [Siehe Ka- pitel 9.4.2} Seite 49] Seite 36 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 37: Schritt 2: Länderkonfiguration

    Dieser ist vorzugsweise auf einer Anlagenkomponente zu installieren. Es kann aber auch ein im Internet lokalisierter NTP-Server gewählt werden, sofern das Gerät direkten Internetzugriff besitzt. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 37...

  • Seite 38: Schritt 7: Stringsammler

    Adapter nicht zur Verfügung steht, eine automatische Konfiguration über einen USB- Speicherstick durchzuführen. Seite 38 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 39: Benötigte Komponenten

    Ethernet Ethernet Port 0 (Static IP) Notebook Ethernet Notebook Abb. 55: Inbetriebnahme über Ethernet KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 39 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 40 » Nach der Übernahme der Parameter und einem Geräteneustart geht das Gerät in Betrieb. Seite 40 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 41: Verbindungsaufbau Zum Kaco-Gerät

    RFC229 Hostnamen keine „.“-Punkte enthalten dürfen. Für lokale Hostnamen sind nur Zeichen aus dem Bereich [a-z], [A-Z], sowie das Minuszeichen zugelassen. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 41...

  • Seite 42: Anwendungsbereich

    ž Notebook mit Ethernet Schnittstelle, oder WIFI und vorbereitete Inbetriebnahme-Konfigurationsdatei. Hinweis: Sonst wären alle Wechselrichter für den jeweiligen Segment Controller sichtbar. Seite 42 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 43 Geräteunterseite bestätigt werden. » Nach der Übernahme der Parameter und einem Geräteneustart geht das Gerät in Betrieb. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 43 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 44: Konfiguration Und Bedienung

    Die Konfiguration der Netzparameter ist nur mit DC-Spannung möglich. Alle weiteren Parameter lassen sich auch nur über eine vorhandene AC-Spannung konfigurieren. Seite 44 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 45: Bedienoberfläche

    Oberflächensprache Export Aktivitätsanzeigen für Kommunikationsschnittstellen Visuelle Darstellung Ausgewählte Messwerte Abb. 58: Oberfläche für Monitoring KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 45 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 46 Abb. 60: Oberfläche für Parametrierung Bereich Beschreibung Menüleiste Menüs und Befehle zur Bedienung der Oberfläche. Symbolleiste Seite 46 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 47 Anzeige des installierten Firmware-Pakets Netzwerk Anzeige der aktuellen Netzwerkparameter Tab. 7: Beschreibung der Bereiche KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 47 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 48: Menüstruktur

    1 Ausgabeformat auswählen. PNG | PDF | JPEG | 2 Speicherort festlegen. SVG | GIF Seite 48 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 49: Konfiguration Über Web-Oberfläche

    HINWEIS: Das Gerät beginnt mit der Einspeisung, sobald diese DC- Spannung anliegt. 1000 – 1450 [V] 1 Startspannung einstellen. 2 Aktionsfeld bestätigen. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 49 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 50 Einbruch der Netzspannung einstellen. Konstante K Gegensys- tem Anstieg k 0 – 10 Seite 50 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 51 F Aktive Netzbeeinflussung durch Auflegen einer Frequenz aktivieren. aktiv Aus | Ein Frequenzdrift F Frequenzdrift aktivieren. Aus | Ein KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 51 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 52 Dieser Prozentwert bezieht sich auf die Nennfrequenz. Passwortschutz 1 Optional Passwortschutz aktivieren. Status 2 Aktionsfeld bestätigen. Seite 52 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 53 3 Aktionsfeld bestätigen. Passwortschutz Status Abschalteinstellungen HINWEIS: Abschaltung nach Generischen Parametern, Frequenz oder Spannung aktivieren. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 53 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 54 Level 1 bis 5 3 Aktionsfeld bestätigen. 0– 120000 [ms] Passwortschutz Status Seite 54 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 55 Eingabemasken zur Konfiguration der Schnittstellen. Netzwerk Möglichkeit zur Konfiguration des installierten Netzwerks. IP Einstellungen HINWEIS: Parametrieren vom Netzwerkzugang. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 55 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 56 Die Bus-Terminierung erfolgt auf der HMI-Platine per Dipschalter F Aktionsfeld bestätigen. Leistungsregelung Eingabemasken zur Leistungsregelung Seite 56 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 57 200 – 30000 [ms] 2 Optional Passwortschutz aktivieren. Passwortschutz 3 Aktionsfeld bestätigen. Status KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 57 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 58 | überer- regt HINWEIS: Untererregt entspricht einer induktiven Last, Übererregt ei- ner kapazitiven Last. Seite 58 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 59 HINWEIS: Die maximale Anzahl an konfigurierbaren Stützstellen ist vom gewählten Netztyp abhängig. 2 - 10 F Anzahl der Stützstellen festlegen. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 59 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 60 HINWEIS: Bis zu 4 Kennlinien können unabhängig konfiguriert und je- weils eine davor für die Regelung aktiviert werden. Seite 60 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 61 P(f) Absichtliche Verzö- F Verzögerung der Leistungsbegrenzung in Sekunden einstellen. gerung 0 – 5000 [ms] KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 61 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 62 F Steigenden und fallenden Ausgangsgradienten festlegen. Steigender Ausgangs- gradient & Fallender Ausgangsgradient 1 – 65534 [% / min] Seite 62 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 63 Aus: Das Gerät prüft nicht, ob ein Fremdgerät in der PV-Anlage verbaut ist. Passwortschutz 1 Möglichkeit zum Setzen des Passwortschutzes. Status 2 Aktionsfeld bestätigen. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 63 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 64 Parameterverwaltung HINWEIS: Möglichkeit zum zurücksetzen eingestellter Werte sowie den Import und Export spezifischer Parameter. Seite 64 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 65 Historie HINWEIS: Zeigt alle getätigten Aktionen im System und auf der Web- Oberfläche an. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 65 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 66: Gerät Überwachen

    Die Konfiguration der Netzparameter ist nur mit DC-Spannung möglich. Alle weiteren Parameter lassen sich auch nur über eine vorhandene AC-Spannung konfigurieren. Seite 66 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 67: Zugriff Über Modbus

    Funktion erhalten Sie über das Blinkmuster der Status-LED´s auf der Gehäusevorderseite eine Rückmeldung. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 67 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 68: Bedienung

    F Rechten Funktionsbutton kurz drücken (< 1 Vorgang bestätigen. Sec) um Vorgang zu starten. Seite 68 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 69: Netzwerkparameter Über Multifunktionsbuttons Auf Werkseinstellung Setzen

    HINWEIS: Gerät ist am Netz! HINWEIS: Wird kein Button innerhalb von 15 sec gedrückt: Vorgang abgebrochen. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 69 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 70: Gerät Über Multifunktionsbuttons Vom Netz Trennen

    HINWEIS: Gerät ist von Netz getrennt. HINWEIS: Wird kein Button innerhalb von 15 sec. gedrückt: Vorgang abgebrochen. Seite 70 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 71: Spezifikationen

    Abb. 63: P-Q Betriebsbereich für bp165TL3 (Qmax=Smax) Abb. 64: Scheinleistung abhängig der Netzspannung für bp165TL3 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 71 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 72 Abb. 71: P-Q Betriebsbereich für bp 125 TL3 (Q Abb. 72: Scheinleistung abhängig der Netzspannung bp 125TL3 Seite 72 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 73 Abb. 79: P-Q Betriebsbereich für blueplanet 92.0TL3 Abb. 80: Scheinleistung abhängig der Netzspannung bp 92.0TL3 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 73 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 74: Dynamik Und Genauigkeit

    Netz unterstützt, wenn aufgrund eines hohen Einspeiseniveaus ein signifikanter Spannungsanstieg zu erwarten ist. Es Seite 74 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 75: Parameter Für Blindleistungsregelung

    Blindleistungsbetrieb: Untererregt entspricht einer induktiven Last, erregt übererregt entspricht einer kapazitiven Last. cos-phi(P/Plim) KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 75 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 76 Minimaler cos φ im übererregten Betriebsmodus (Einspeisung). Minimaler cos φ im untererregten Betriebsmodus (Einspeisung). Seite 76 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 77: Wirkleistungsregelung

    5 Tau, also dem Erreichen von ca. 99 % des Endwertes bei einem PT-1-Filter. Je nach ausgewählter Regelmethode gibt es noch weitere Parameter, die das dynamische Verhalten festlegen. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 77...

  • Seite 78: Verfahren Zur Wirkleistungsregelung

    Gradienten geändert. Fallender Ausgangsgradient HINWEIS: Der Gradient wird [OutPFSet_RmpTms] mit der Einschwingzeit über- lagert. Seite 78 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 79: Begrenzung Der Leistungsgradienten

    Gradient = -600 % S /min Time / s Abb. 85: Leistungsgradient gemäß Musterparameter und Berechnung KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 79 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 80: Spannungsabhängige Leistungsreduzierung P(U)

    Aktivierung der Funktion, dem Zeitpunkt, als die Spannung die konfigu- Nennleistung rierte Stützstelle passiert. Seite 80 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 81: Einregelung Der Wirkleistung P(F) Bei Überfrequenz

    Toleranzband (z. B. ±200 mHz), so liegt ein kritischer Netzzustand vor. Bei Überfrequenz handelt es sich um einen Erzeugungsüberschuss, bei Unterfrequenz um einen Erzeugungsmangel. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 81...

  • Seite 82: Einregelung Der Wirkleistung P(F) Bei Unterfrequenz

    Engpassmanagement des Netzbetreibers und der Marktregelung zu unterscheiden, muss dies in der standortspezifischen Infrastruktur der Anlagenregelung implementiert werden. Seite 82 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 83: Parameter Für P(F)

    P(f) hat jedoch keine negative Auswirkung auf die erweiterte Inselnetzerkennung von KACO. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 83 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 84 Wirkleistung mit dem festgelegten Gradienten geändert. Hinweis: Der Gradient wird mit der Einschwingzeit überlagert. Seite 84 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 85: Frt

    Verhalten zulässt. Wenn jedoch die Einstellung des Schnittstellenschutzes die Spannungs-Zeit-Kenn- linie begrenzt, löst der Schnittstellenschutz aus und unterbricht die Durchfahrt wie konfiguriert. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 85...

  • Seite 86: Dynamische Netzstützung Durch Schnelle Fehlerstromeinspeisung

    FRT (Fault Ride HINWEIS: Das Gerät unterstützt die dynamische Netzstabilisie- Through) rung(Fault-Ride-Through/Durchfahren von Netzstörungen) Seite 86 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 87 Spannungsereignis nur der Blindstrom nach Formel (2) bzw. (4) während des Spannungsereignisses eingespeist wird. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 87 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 88: Weitere Netzunterstützende Funktionen, Die Bei Wirkleistung Wirksam Sind

    Beispielwirkleistung von 48 % der maximalen Scheinleistung der Anlage beziehungsweise von 43% der ma- ximalen Wirkleistung der Anlage. Abb. 101: P-Q-Betriebsbereich mit begrenzter Wirkleistung (Qmax=Smax≠Pmax) für PV-Wechselrichter Seite 88 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 89: Parameter Für Permanente Leistungsbegrenzung

    Leistung) wird die Netzeinspeiseleistung gemäß dem eingestellten Gradienten gesteigert bzw. gesenkt. Bei Redu- zierung der Solareinstrahlung ist eine Begrenzung nicht möglich. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 89...

  • Seite 90: Paramenter Für Leistungsgradient Im Normalbetrieb

    ž Im normalen Betrieb sind keine Auswirkungen auf Oberwellengehalt, Flicker und Netzstabilität festzustellen. Seite 90 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 91 Nullstrommodus geschaltet, und nimmt die Einspeisung nach wenigen 100ms wieder auf. Bei Stufe 2 hat sich das Gerät abgeschaltet und die eingestellten Wiederzuschaltbedingungen gelten. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 91...

  • Seite 92: Wartung Und Störungsbeseitigung

    In sandiger Umgebung empfehlen wir eine ¼ jählichen Reinigung der Kühlkörper und Lüfter. Seite 92 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 93: Lüfter Ersetzen

    » Mit der Reinigung oder Demontage der Lüfter fortfahren. Schraube zur Befestigung Aufnahmeclips Lüfter KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 93 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 94: Lüfter Demontieren

    Abschalten für Wartung / Störungsbeseitigung Abschaltreihenfolge 1 Netzspannung durch Deaktivieren der externen Sicherungselemente abschalten. Seite 94 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 95: Anschlüsse Abklemmen

    › Prüfen, ob die DC- und AC-Spannungen innerhalb der zulässi- handen gen Grenzen liegen (siehe Technische Daten) › KACO-Service benachrichtigen. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 95 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 96 Die Startspannung ist möglicherweise falsch einge- stellt. › Evtl. Startspannung im Parametermenü anpassen. › Keine Aktion Seite 96 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 97: Störmeldungen

    Die folgende Tabelle nennt die möglichen Status- und Störmeldungen, die ProLog© Statusmeldungen die das Gerät über das LC-Display/ die Web-Oberfläche und die LEDs anzeigen können. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 97...
  • Seite 98 Status, deutet dies auf ein Gerätede- fekt hin. Testbetrieb Testbetrieb ist nur für internen Betrieb! Seite 98 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 99 Leistung und fährt langsam wieder hoch (Ram- pUp). Fehler AFI-Modul Im Allstromsensitivern Fehlerstromschutz- schalter ist ein Fehler aufgetreten. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 99 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 100 Netzstörung Überspannung Siehe Beschreibung im Fehlerfall 41 Siehe Aktion im Fehlerfall 41 Seite 100 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 101 Messwert für Netzfrequenz liegt unterhalb der Siehe Aktion im zulässigen Grenze. Diese Grenze ist länderab- Fehlerfall 48 hängig. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 101 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 102 Kommt Statusmel- dung auch bei höhe- ren Außentempera- turen? Seite 102 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 103 Sta- tus verharren. Falls doch -> Gerätede- fekt. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 103 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 104 > 5 Minuten warten -> AC+DC einschal- ten -> wenn kein Er- folg, dann Service veranlassen Seite 104 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 105 Fehlerfall 108 Netzstörung Unterspannung Siehe Beschreibung im Fehlerfall 108 Siehe Aktion im Fehlerfall 108 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 105 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 106 Fehler: Filterrelais L2 Siehe Beschreibung im Fehlerfall 160 Siehe Aktion im Fehlerfall 160 Seite 106 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 107 Halbleitermodul 2 im Kanal Siehe Beschreibung im Fehlerfall 189 Siehe Aktion im B defekt Fehlerfall 189 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 107 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 108 Externe Begrenzung Dies ist eine relative Vorgabe der gewünschten Wirkleistungsänderung. Seite 108 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 109 Fehlernummern die im Gerät angezeigt und hier nicht aufgeführt sind, erfordern in der Regel einen Ser- vice-Einsatz durch ihren Installationspartner. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 109 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 110: Außerbetriebnahme Und Demontage

    1 Schraube zur Sicherung gegen Ausheben an der Halterung entfernen. 2 Seitliche Eingriffe verwenden und Gerät von der Halterung abheben. Seite 110 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 111: Gerät Verpacken

    F Gerät an einem trockenen Ort, entsprechend dem Umgebungstemperaturbereich lagern Umweltdaten [Siehe Kapi- tel 4.3} Seite 14]. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 111 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 112: Entsorgung

    Verpackung: Sorgen Sie dafür, dass die Transportverpackung einer ordnungsgemäßen Entsorgung zuge- führt wird. Seite 112 KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- CO blueplanet 137 TL3 KACO blueplanet 150 TL3...

  • Seite 113: Service Und Garantie

    Service zu bieten. HINWEIS Die maximale Garantiedauer richtet sich nach den geltenden nationalen Garantiebedingungen. KACO blueplanet 87.0 TL3 KACO blueplanet 92.0 TL3 KACO blueplanet 110 TL3 KACO blueplanet 125 TL3 KA- Seite 113 CO blueplanet 137 TL3 KACO blueplanet 150 TL3...
  • Seite 114 Carl-Zeiss-Strasse 1 · 74172 Neckarsulm · Germany · Tel. +49 7132 3818-0 · Fax. +49 7132 3818-703 · info@kaco-newenergy.de · www.kaco-newenergy.de...

Diese Anleitung auch für:

Blueplanet 92.0 tl3Blueplanet 110 tl3Blueplanet 125 tl3Blueplanet 137 tl3Blueplanet 150 tl3Blueplanet 87.0 tl3 m1 wm od iif0 ... Alle anzeigen

Inhaltsverzeichnis
