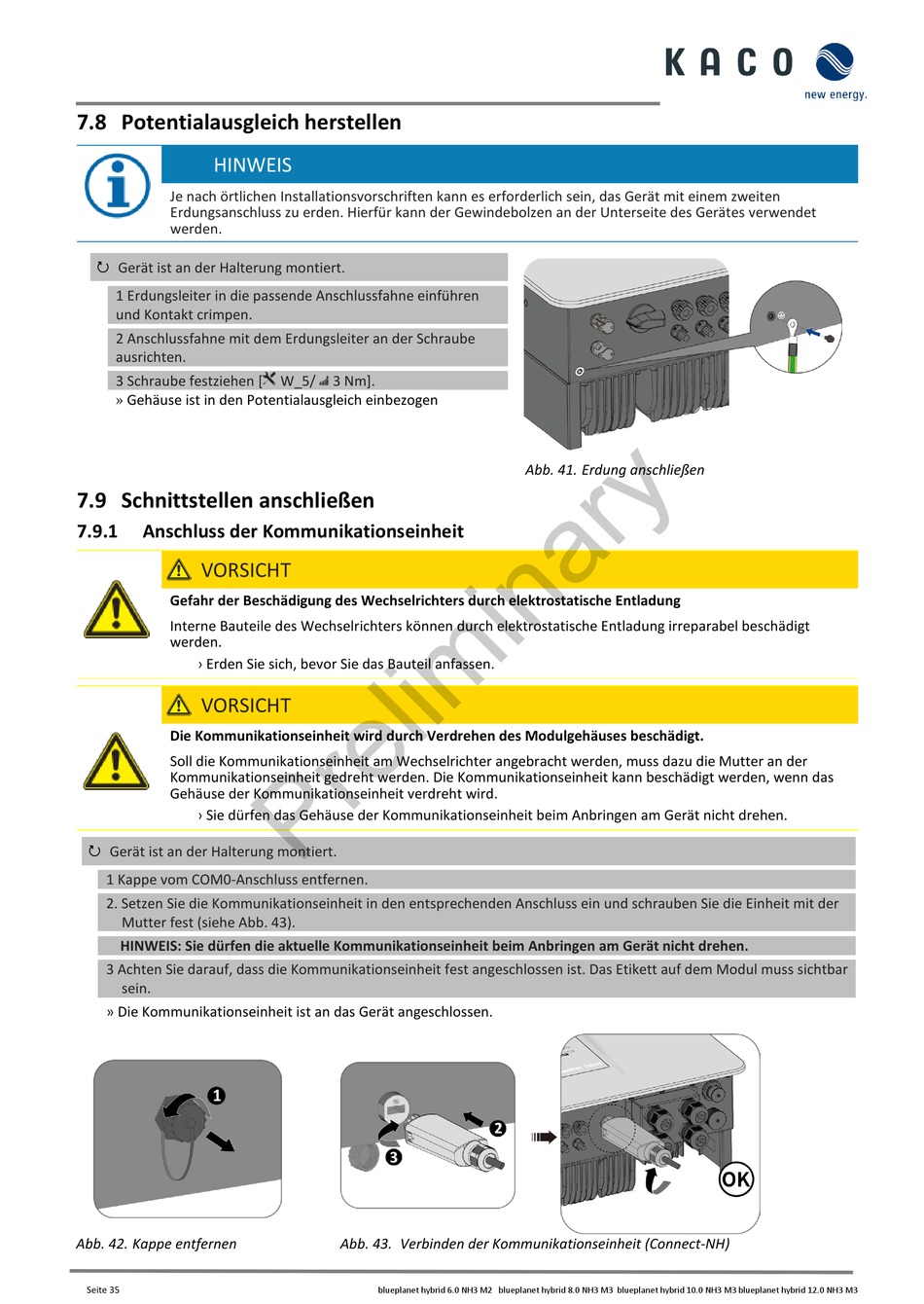

Kaco blueplanet hybrid 6.0 NH3 M2 WM OD IIG0 Handbuch Seite 38

7.8 Potentialausgleich herstellen
HINWEIS
Je nach örtlichen Installationsvorschriften kann es erforderlich sein, das Gerät mit einem zweiten
Erdungsanschluss zu erden. Hierfür kann der Gewindebolzen an der Unterseite des Gerätes verwendet
werden.
Gerät ist an der Halterung montiert.

1 Erdungsleiter in die passende Anschlussfahne einführen
und Kontakt crimpen.
2 Anschlussfahne mit dem Erdungsleiter an der Schraube
ausrichten.
»
3 Schraube festziehen [
Gehäuse ist in den Potentialausgleich einbezogen
7.9 Schnittstellen anschließen
7.9.1 Anschluss der Kommunikationseinheit
VORSICHT
Gefahr der Beschädigung des Wechselrichters durch elektrostatische Entladung
Interne Bauteile des Wechselrichters können durch elektrostatische Entladung irreparabel beschädigt
werden.
› Erden Sie sich, bevor Sie das Bauteil anfassen.
VORSICHT
Die Kommunikationseinheit wird durch Verdrehen des Modulgehäuses beschädigt.
Soll die Kommunikationseinheit am Wechselrichter angebracht werden, muss dazu die Mutter an der
Kommunikationseinheit gedreht werden. Die Kommunikationseinheit kann beschädigt werden, wenn das
Gehäuse der Kommunikationseinheit verdreht wird.
› Sie dürfen das Gehäuse der Kommunikationseinheit beim Anbringen am Gerät nicht drehen.
Gerät ist an der Halterung montiert.

1 Kappe vom COM0-Anschluss entfernen.
2. Setzen Sie die Kommunikationseinheit in den entsprechenden Anschluss ein und schrauben Sie die Einheit mit der
Mutter fest (siehe Abb. 43).
HINWEIS: Sie dürfen die aktuelle Kommunikationseinheit beim Anbringen am Gerät nicht drehen.
3 Achten Sie darauf, dass die Kommunikationseinheit fest angeschlossen ist. Das Etikett auf dem Modul muss sichtbar
sein.
» Die Kommunikationseinheit ist an das Gerät angeschlossen.
Abb. 42. Kappe entfernen
Seite 35
W_5/ 3 Nm].
Abb. 43. Verbinden der Kommunikationseinheit (Connect-NH)
blueplanet hybrid 6.0 NH3 M2 blueplanet hybrid 8.0 NH3 M3 blueplanet hybrid 10.0 NH3 M3 blueplanet hybrid 12.0 NH3 M3
Abb. 41. Erdung anschließen
