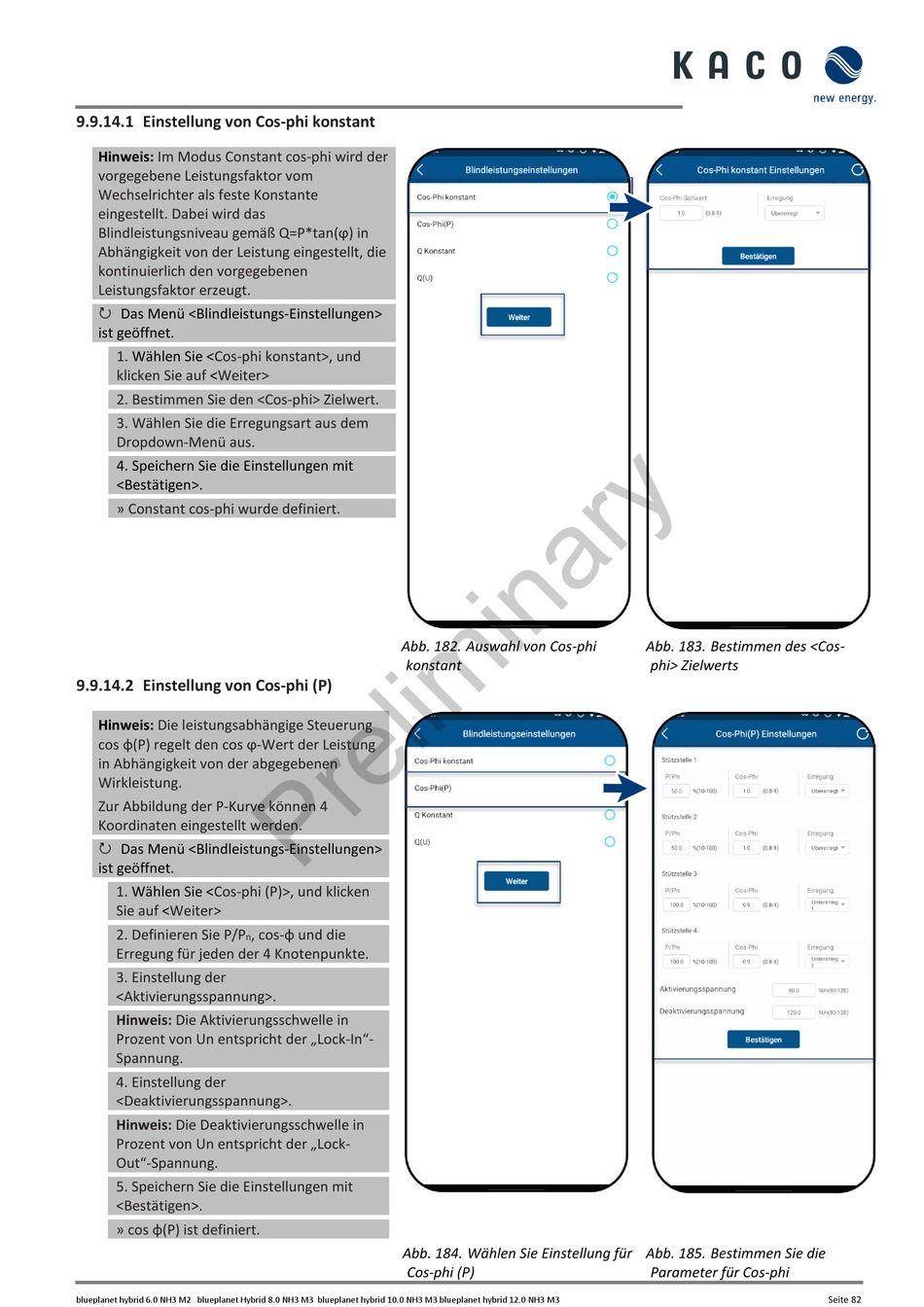

9.9.14.1 Einstellung von Cos-phi konstant
Hinweis:
Im Modus Constant cos-phi wird der
vorgegebene Leistungsfaktor vom
Wechselrichter als feste Konstante
eingestellt. Dabei wird das
Blindleistungsniveau gemäß Q=P*tan(ϕ) in
Abhängigkeit von der Leistung eingestellt, die
kontinuierlich den vorgegebenen
Leistungsfaktor erzeugt.
Das Menü <Blindleistungs-Einstellungen>

ist geöffnet.
1. Wählen Sie <Cos-phi
klicken Sie auf <Weiter>
2. Bestimmen Sie den <Cos-phi> Zielwert.
3. Wählen Sie die Erregungsart aus dem
Dropdown-Menü aus.
4. Speichern Sie die Einstellungen mit
<Bestätigen>.
» Constant cos-phi wurde definiert.
9.9.14.2 Einstellung von Cos-phi (P)
Hinweis: Die leistungsabhängige Steuerung
cos φ(P) regelt den cos ϕ-Wert der Leistung
in Abhängigkeit von der abgegebenen
Wirkleistung.
Zur Abbildung der P-Kurve können 4
Koordinaten eingestellt werden.
Das Menü <Blindleistungs-Einstellungen>

ist geöffnet.
1. Wählen Sie <Cos-phi
Sie auf <Weiter>
2. Definieren Sie P/P , cos-φ und die
n
Erregung für jeden der 4 Knotenpunkte.
3. Einstellung der
<Aktivierungsspannung>.
Hinweis: Die Aktivierungsschwelle in
Prozent von Un entspricht der „Lock-In"-
Spannung.
4. Einstellung der
<Deaktivierungsspannung>.
Hinweis: Die Deaktivierungsschwelle in
Prozent von Un entspricht der „Lock-
Out"-Spannung.
5. Speichern Sie die Einstellungen mit
<Bestätigen>.
» cos φ(P) ist definiert.
blueplanet hybrid 6.0 NH3 M2 blueplanet Hybrid 8.0 NH3 M3 blueplanet hybrid 10.0 NH3 M3 blueplanet hybrid 12.0 NH3 M3
konstant>, und
Abb. 182. Auswahl von Cos-phi
konstant
(P)>, und klicken
Abb. 184. Wählen Sie Einstellung für
Cos-phi (P)
Abb. 183. Bestimmen des <Cos-
phi> Zielwerts
Abb. 185. Bestimmen Sie die
Parameter für Cos-phi
