6.3 Halterung befestigen
VORSICHT
Gefahr bei Einsatz von ungeeignetem Befestigungsmaterial!
Bei Einsatz von ungeeignetem Befestigungsmaterial kann das Gerät herabfallen und Personen vor dem
Gerät schwer verletzen.
› Nur dem Montageuntergrund entsprechendes Befestigungsmaterial verwenden. Beiliegendes
Befestigungsmaterial ist nur für Mauerwerk und Beton geeignet.
› Gerät nur aufrecht montieren.
HINWEIS
Leistungsreduzierung durch Stauwärme!
Bei Nichtbeachtung der empfohlenen Mindestabstände kann das Gerät aufgrund von mangelnder
Belüftung und damit verbundener Wärmeentwicklung in die Leistungsabregelung übergehen.
› Mindestabstände einhalten und für ausreichende Wärmeabfuhr sorgen.
› Während des Betriebs dürfen sich keine Gegenstände auf dem Gehäuse des Gerätes befinden.
› Sicherstellen, dass nach der Gerätemontage keine Fremdstoffe die Wärmeabfuhr behindern.

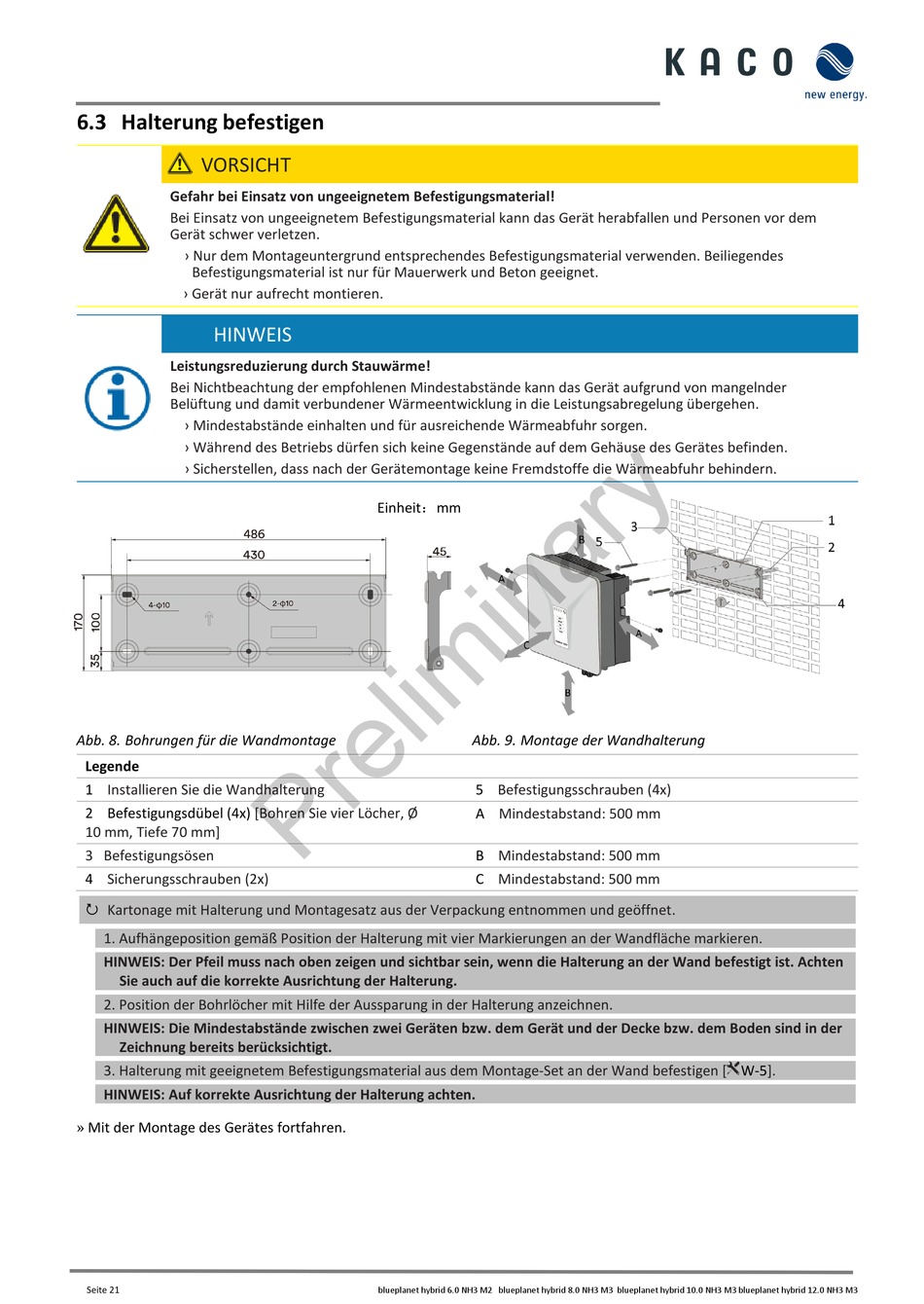

Abb. 8. Bohrungen für die Wandmontage
Legende
1 Installieren Sie die Wandhalterung
2 Befestigungsdübel (4x)
10 mm, Tiefe 70 mm]
3 Befestigungsösen
4 Sicherungsschrauben (2x)
Kartonage mit Halterung und Montagesatz aus der Verpackung entnommen und geöffnet.

1. Aufhängeposition gemäß Position der Halterung mit vier Markierungen an der Wandfläche markieren.
HINWEIS: Der Pfeil muss nach oben zeigen und sichtbar sein, wenn die Halterung an der Wand befestigt ist. Achten
Sie auch auf die korrekte Ausrichtung der Halterung.
2. Position der Bohrlöcher mit Hilfe der Aussparung in der Halterung anzeichnen.
HINWEIS: Die Mindestabstände zwischen zwei Geräten bzw. dem Gerät und der Decke bzw. dem Boden sind in der
Zeichnung bereits berücksichtigt.
3. Halterung mit geeignetem Befestigungsmaterial aus dem Montage-Set an der Wand befestigen [ W-5].
HINWEIS: Auf korrekte Ausrichtung der Halterung achten.
» Mit der Montage des Gerätes fortfahren.
Seite 21
Einheit：mm
[Bohren Sie vier Löcher, Ø
blueplanet hybrid 6.0 NH3 M2 blueplanet hybrid 8.0 NH3 M3 blueplanet hybrid 10.0 NH3 M3 blueplanet hybrid 12.0 NH3 M3
Abb. 9. Montage der Wandhalterung
5 Befestigungsschrauben (4x)
A Mindestabstand: 500 mm
B Mindestabstand: 500 mm
C Mindestabstand: 500 mm
