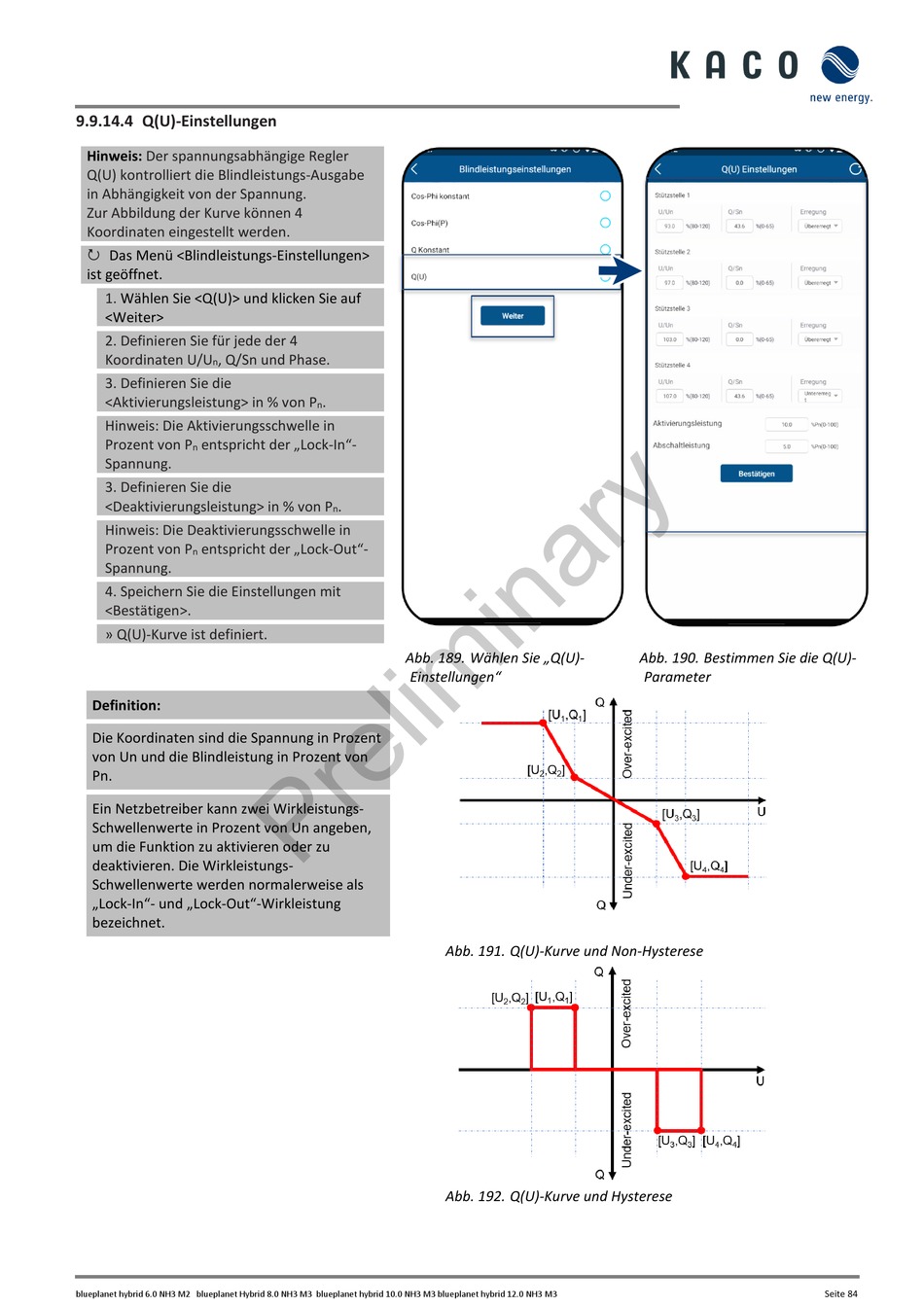

9.9.14.4 Q(U)-Einstellungen
Hinweis:
Der spannungsabhängige Regler
Q(U) kontrolliert die Blindleistungs-Ausgabe
in Abhängigkeit von der Spannung.
Zur Abbildung der Kurve können 4
Koordinaten eingestellt werden.
Das Menü <Blindleistungs-Einstellungen>

ist geöffnet.
1. Wählen Sie <Q(U)> und klicken Sie auf
<Weiter>
2. Definieren Sie für jede der 4
Koordinaten U/U , Q/Sn und Phase.
n
3. Definieren Sie die
<Aktivierungsleistung> in % von P
Hinweis: Die Aktivierungsschwelle in
Prozent von P entspricht der „Lock-In"-
n
Spannung.
3. Definieren Sie die
<Deaktivierungsleistung> in % von P
Hinweis: Die Deaktivierungsschwelle in
Prozent von P entspricht der „Lock-Out"-
n
Spannung.
4. Speichern Sie die Einstellungen mit
<Bestätigen>.
» Q(U)-Kurve ist definiert.
Definition:
Die Koordinaten sind die Spannung in Prozent
von Un und die Blindleistung in Prozent von
Pn.
Ein Netzbetreiber kann zwei Wirkleistungs-
Schwellenwerte in Prozent von Un angeben,
um die Funktion zu aktivieren oder zu
deaktivieren. Die Wirkleistungs-
Schwellenwerte werden normalerweise als
„Lock-In"- und „Lock-Out"-Wirkleistung
bezeichnet.
blueplanet hybrid 6.0 NH3 M2 blueplanet Hybrid 8.0 NH3 M3 blueplanet hybrid 10.0 NH3 M3 blueplanet hybrid 12.0 NH3 M3
.
n
.
n
Abb. 189. Wählen Sie „Q(U)-
Einstellungen"
Abb. 191. Q(U)-Kurve und Non-Hysterese
Abb. 192. Q(U)-Kurve und Hysterese
Abb. 190. Bestimmen Sie die Q(U)-
Parameter
