Rea® Azalea®
2. Wegschwenkbare Beinstütze (fixiert).
5-mm-Innensechskantschlüssel

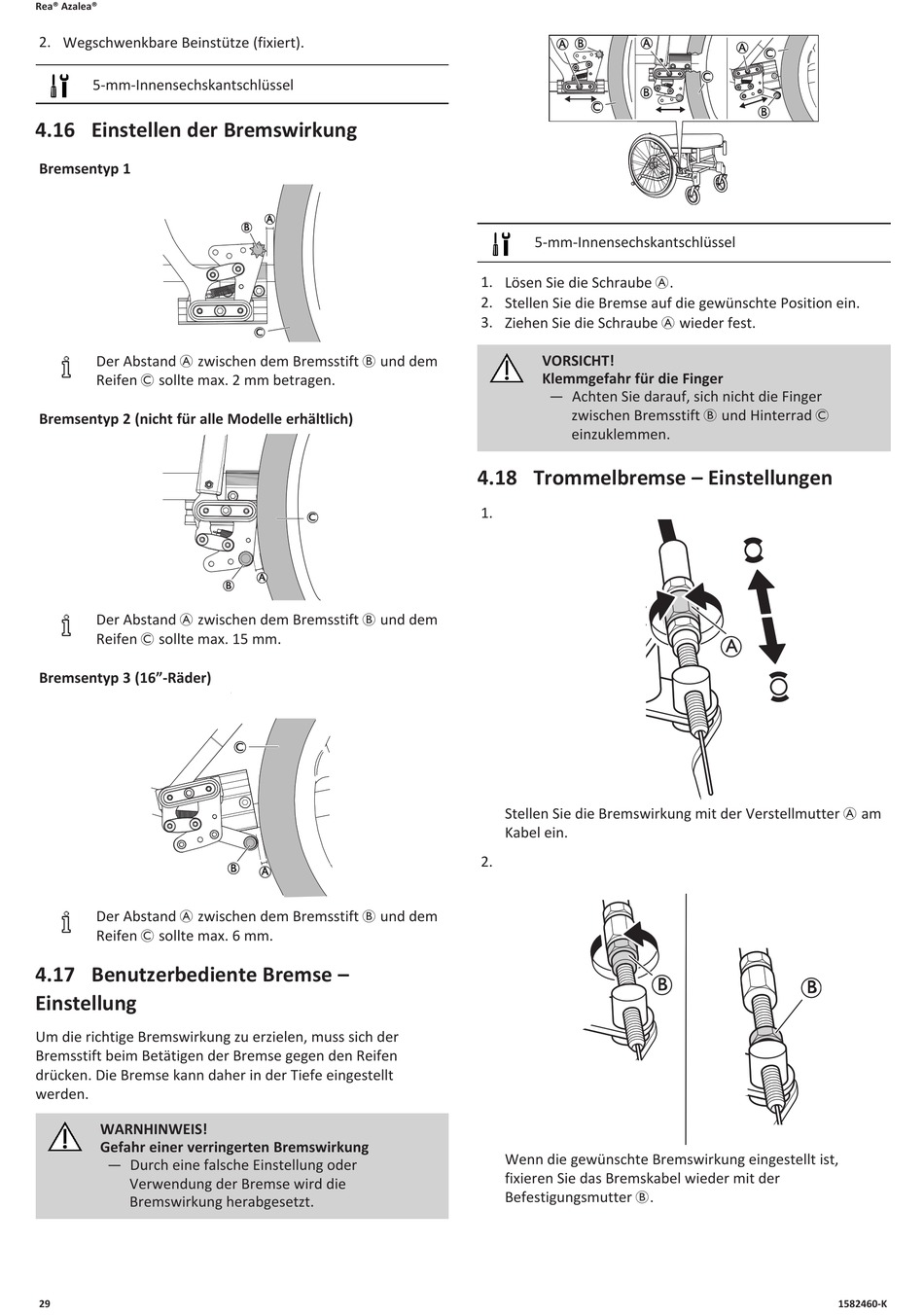

4.16 Einstellen der Bremswirkung
Bremsentyp 1
Der Abstand A zwischen dem Bremsstift B und dem
Reifen C sollte max. 2 mm betragen.
Bremsentyp 2 (nicht für alle Modelle erhältlich)
Der Abstand A zwischen dem Bremsstift B und dem
Reifen C sollte max. 15 mm.
Bremsentyp 3 (16"-Räder)
Der Abstand A zwischen dem Bremsstift B und dem
Reifen C sollte max. 6 mm.
4.17 Benutzerbediente Bremse –
Einstellung
Um die richtige Bremswirkung zu erzielen, muss sich der
Bremsstift beim Betätigen der Bremse gegen den Reifen
drücken. Die Bremse kann daher in der Tiefe eingestellt
werden.
WARNHINWEIS!
Gefahr einer verringerten Bremswirkung
— Durch eine falsche Einstellung oder
Verwendung der Bremse wird die
Bremswirkung herabgesetzt.
29
A
B
C
C
A
B
C
B
A
A
A B
B
C
5-mm-Innensechskantschlüssel
1. Lösen Sie die Schraube A.
2. Stellen Sie die Bremse auf die gewünschte Position ein.
3. Ziehen Sie die Schraube A wieder fest.
VORSICHT!
Klemmgefahr für die Finger
— Achten Sie darauf, sich nicht die Finger
zwischen Bremsstift B und Hinterrad C
einzuklemmen.
4.18 Trommelbremse – Einstellungen
1.
Stellen Sie die Bremswirkung mit der Verstellmutter A am
Kabel ein.
2.
Wenn die gewünschte Bremswirkung eingestellt ist,
fixieren Sie das Bremskabel wieder mit der
Befestigungsmutter B.
A
C
C
B
A
B
B
