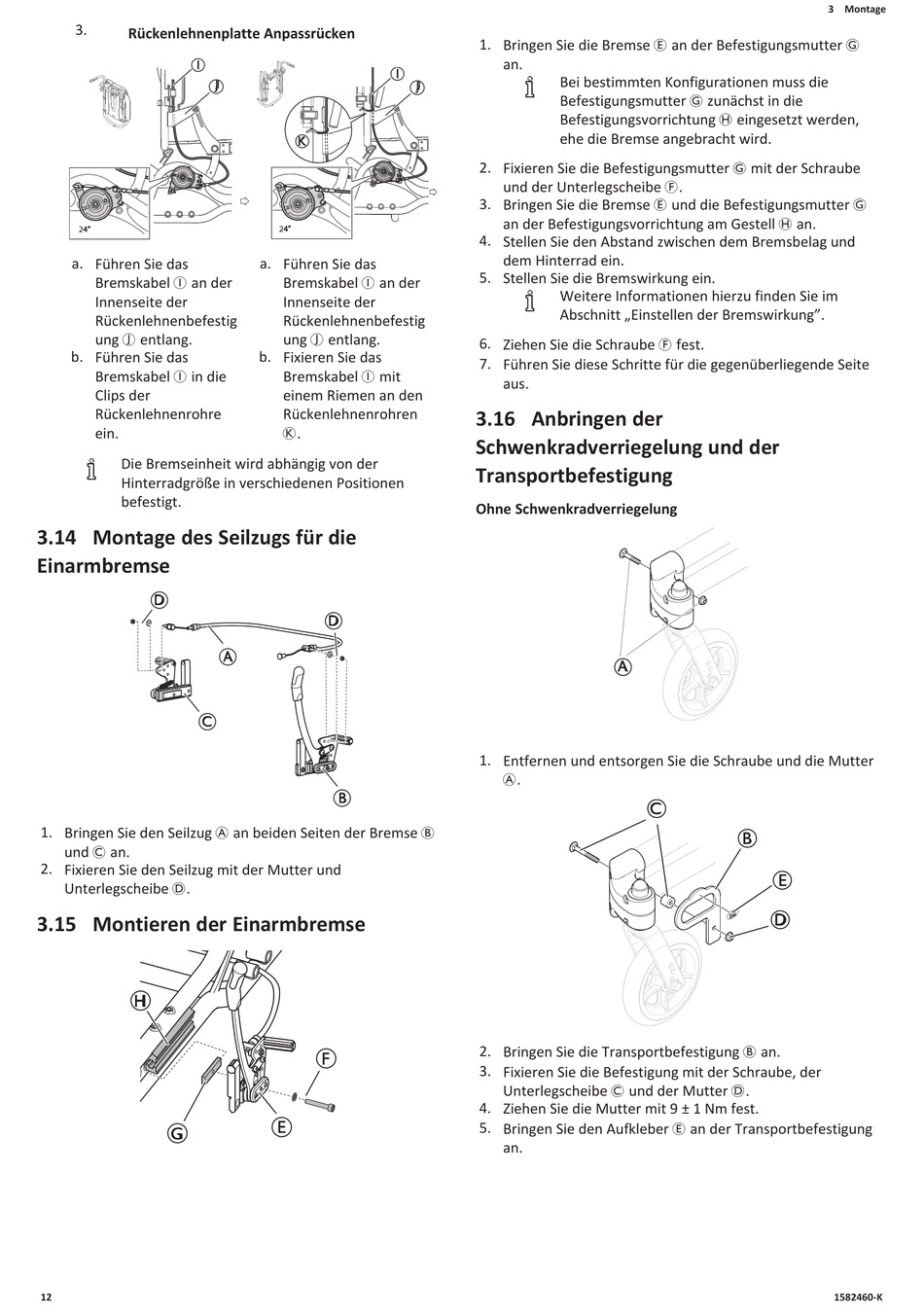

Invacare Rea Azalea Servicehandbuch Seite 12

3.
Rückenlehnenplatte Anpassrücken
I
24"
a. Führen Sie das
Bremskabel I an der
Innenseite der
Rückenlehnenbefestig
ung J entlang.
b. Führen Sie das
Bremskabel I in die
Clips der
Rückenlehnenrohre
ein.
Die Bremseinheit wird abhängig von der
Hinterradgröße in verschiedenen Positionen
befestigt.
3.14 Montage des Seilzugs für die
Einarmbremse
D
C
1. Bringen Sie den Seilzug A an beiden Seiten der Bremse B
und C an.
2. Fixieren Sie den Seilzug mit der Mutter und
Unterlegscheibe D.
3.15 Montieren der Einarmbremse
H
G
12
J
K
24"
a. Führen Sie das
Bremskabel I an der
Innenseite der
Rückenlehnenbefestig
ung J entlang.
b. Fixieren Sie das
Bremskabel I mit
einem Riemen an den
Rückenlehnenrohren
K.
D
A
B
F
E
1. Bringen Sie die Bremse E an der Befestigungsmutter G
an.
I
Bei bestimmten Konfigurationen muss die
J
Befestigungsmutter G zunächst in die
Befestigungsvorrichtung H eingesetzt werden,
ehe die Bremse angebracht wird.
2. Fixieren Sie die Befestigungsmutter G mit der Schraube
und der Unterlegscheibe F.
3. Bringen Sie die Bremse E und die Befestigungsmutter G
an der Befestigungsvorrichtung am Gestell H an.
4. Stellen Sie den Abstand zwischen dem Bremsbelag und
dem Hinterrad ein.
5. Stellen Sie die Bremswirkung ein.
Weitere Informationen hierzu finden Sie im
Abschnitt „Einstellen der Bremswirkung".
6. Ziehen Sie die Schraube F fest.
7. Führen Sie diese Schritte für die gegenüberliegende Seite
aus.
3.16 Anbringen der
Schwenkradverriegelung und der
Transportbefestigung
Ohne Schwenkradverriegelung
1. Entfernen und entsorgen Sie die Schraube und die Mutter
A.
2. Bringen Sie die Transportbefestigung B an.
3. Fixieren Sie die Befestigung mit der Schraube, der
Unterlegscheibe C und der Mutter D.
4. Ziehen Sie die Mutter mit 9 ± 1 Nm fest.
5. Bringen Sie den Aufkleber E an der Transportbefestigung
an.
A
C
B
E
D
3 Montage
1582460-K
