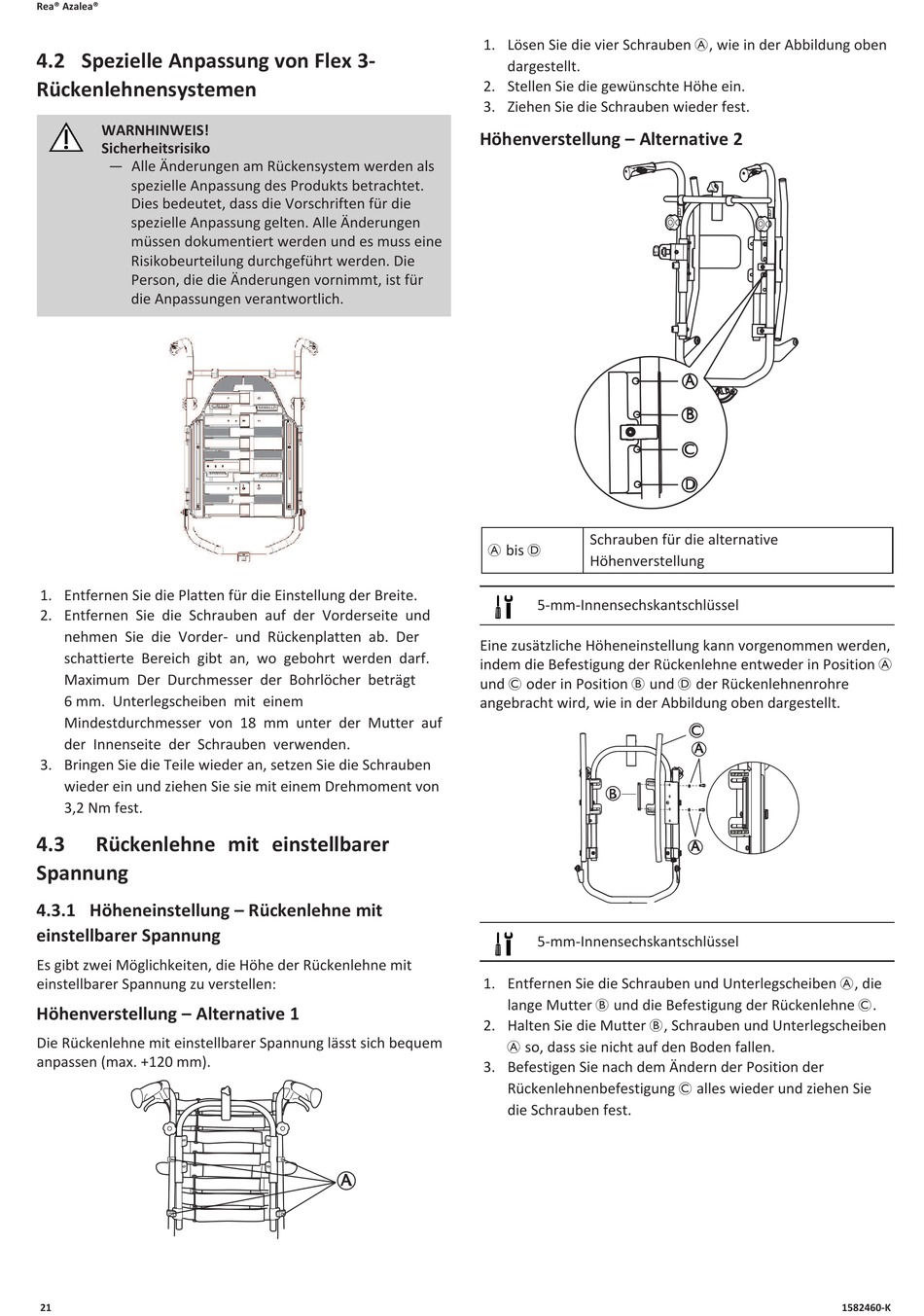

4.2 Spezielle Anpassung von Flex 3-
Rückenlehnensystemen
WARNHINWEIS!
Sicherheitsrisiko
— Alle Änderungen am Rückensystem werden als
spezielle Anpassung des Produkts betrachtet.
Dies bedeutet, dass die Vorschriften für die
spezielle Anpassung gelten. Alle Änderungen
müssen dokumentiert werden und es muss eine
Risikobeurteilung durchgeführt werden. Die
Person, die die Änderungen vornimmt, ist für
die Anpassungen verantwortlich.
1. Entfernen Sie die Platten für die Einstellung der Breite.
2. Entfernen Sie die Schrauben auf der Vorderseite und
nehmen Sie die Vorder- und Rückenplatten ab. Der
schattierte Bereich gibt an, wo gebohrt werden darf.
Maximum Der Durchmesser der Bohrlöcher beträgt
6 mm. Unterlegscheiben mit einem
Mindestdurchmesser von 18 mm unter der Mutter auf
der Innenseite der Schrauben verwenden.
3. Bringen Sie die Teile wieder an, setzen Sie die Schrauben
wieder ein und ziehen Sie sie mit einem Drehmoment von
3,2 Nm fest.
4.3 Rückenlehne mit einstellbarer
Spannung
4.3.1 Höheneinstellung – Rückenlehne mit
einstellbarer Spannung
Es gibt zwei Möglichkeiten, die Höhe der Rückenlehne mit
einstellbarer Spannung zu verstellen:
Höhenverstellung – Alternative 1
Die Rückenlehne mit einstellbarer Spannung lässt sich bequem
anpassen (max. +120 mm).
21
1. Lösen Sie die vier Schrauben A, wie in der Abbildung oben
dargestellt.
2. Stellen Sie die gewünschte Höhe ein.
3. Ziehen Sie die Schrauben wieder fest.
Höhenverstellung – Alternative 2
A bis D
Eine zusätzliche Höheneinstellung kann vorgenommen werden,
indem die Befestigung der Rückenlehne entweder in Position A
und C oder in Position B und D der Rückenlehnenrohre
angebracht wird, wie in der Abbildung oben dargestellt.
1. Entfernen Sie die Schrauben und Unterlegscheiben A, die
lange Mutter B und die Befestigung der Rückenlehne C.
2. Halten Sie die Mutter B, Schrauben und Unterlegscheiben
A so, dass sie nicht auf den Boden fallen.
3. Befestigen Sie nach dem Ändern der Position der
Rückenlehnenbefestigung C alles wieder und ziehen Sie
die Schrauben fest.
A
A
B
C
D
Schrauben für die alternative
Höhenverstellung
5-mm-Innensechskantschlüssel
C
A
B
A
5-mm-Innensechskantschlüssel
