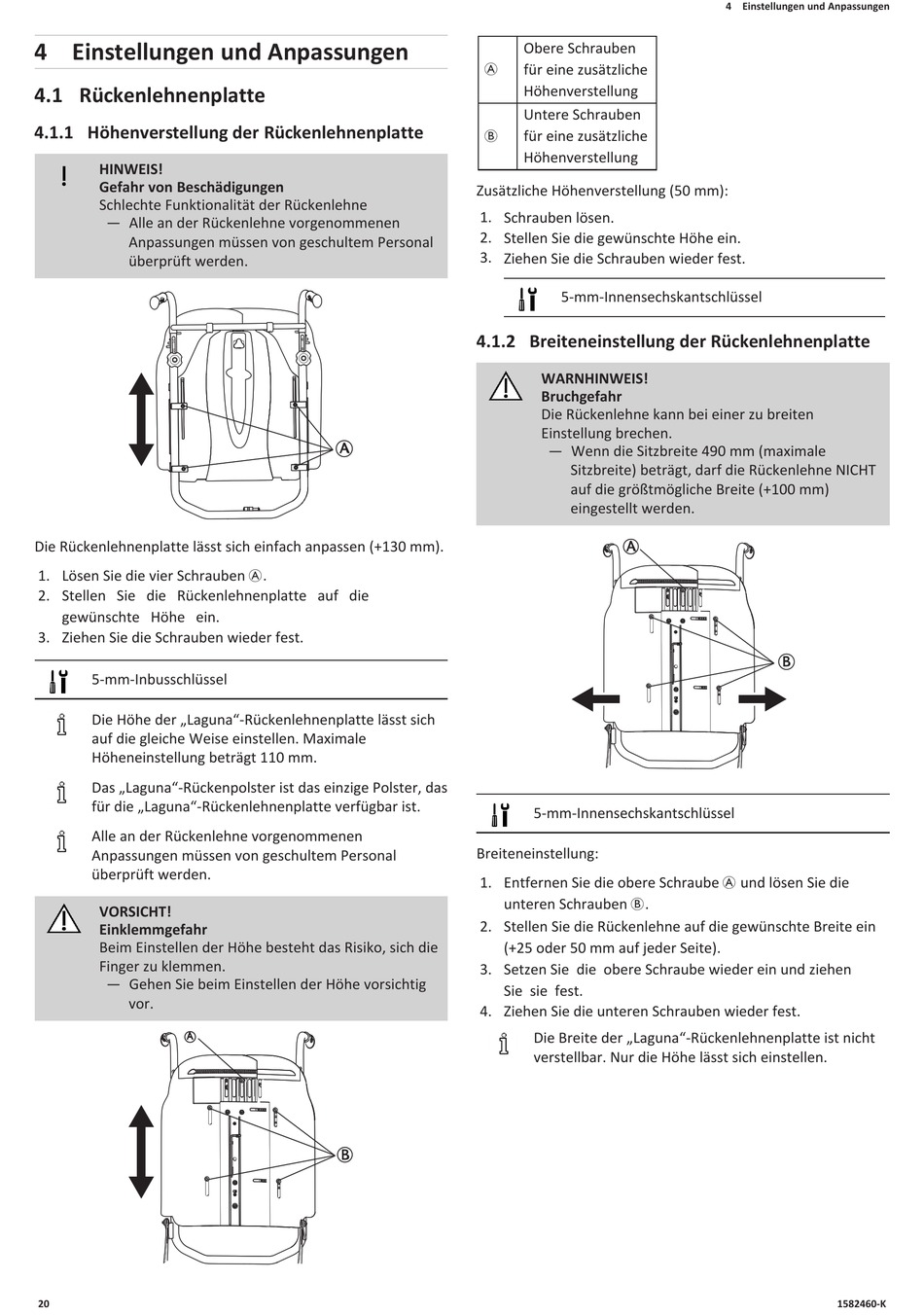

Invacare Rea Azalea Servicehandbuch Seite 20

4 Einstellungen und Anpassungen
4.1 Rückenlehnenplatte
4.1.1 Höhenverstellung der Rückenlehnenplatte
HINWEIS!
Gefahr von Beschädigungen
Schlechte Funktionalität der Rückenlehne
— Alle an der Rückenlehne vorgenommenen
Anpassungen müssen von geschultem Personal
überprüft werden.
Die Rückenlehnenplatte lässt sich einfach anpassen (+130 mm).
1. Lösen Sie die vier Schrauben A.
2. Stellen Sie die Rückenlehnenplatte auf die
gewünschte Höhe ein.
3. Ziehen Sie die Schrauben wieder fest.
5-mm-Inbusschlüssel
Die Höhe der „Laguna"-Rückenlehnenplatte lässt sich
auf die gleiche Weise einstellen. Maximale
Höheneinstellung beträgt 110 mm.
Das „Laguna"-Rückenpolster ist das einzige Polster, das
für die „Laguna"-Rückenlehnenplatte verfügbar ist.
Alle an der Rückenlehne vorgenommenen
Anpassungen müssen von geschultem Personal
überprüft werden.
VORSICHT!
Einklemmgefahr
Beim Einstellen der Höhe besteht das Risiko, sich die
Finger zu klemmen.
— Gehen Sie beim Einstellen der Höhe vorsichtig
vor.
A
20
A
B
Zusätzliche Höhenverstellung (50 mm):
1. Schrauben lösen.
2. Stellen Sie die gewünschte Höhe ein.
3. Ziehen Sie die Schrauben wieder fest.
4.1.2 Breiteneinstellung der Rückenlehnenplatte
A
Breiteneinstellung:
1. Entfernen Sie die obere Schraube A und lösen Sie die
unteren Schrauben B.
2. Stellen Sie die Rückenlehne auf die gewünschte Breite ein
(+25 oder 50 mm auf jeder Seite).
3. Setzen Sie die obere Schraube wieder ein und ziehen
Sie sie fest.
4. Ziehen Sie die unteren Schrauben wieder fest.
B
Obere Schrauben
für eine zusätzliche
Höhenverstellung
Untere Schrauben
für eine zusätzliche
Höhenverstellung
5-mm-Innensechskantschlüssel
WARNHINWEIS!
Bruchgefahr
Die Rückenlehne kann bei einer zu breiten
Einstellung brechen.
— Wenn die Sitzbreite 490 mm (maximale
Sitzbreite) beträgt, darf die Rückenlehne NICHT
auf die größtmögliche Breite (+100 mm)
eingestellt werden.
A
5-mm-Innensechskantschlüssel
Die Breite der „Laguna"-Rückenlehnenplatte ist nicht
verstellbar. Nur die Höhe lässt sich einstellen.
4 Einstellungen und Anpassungen
B
1582460-K
