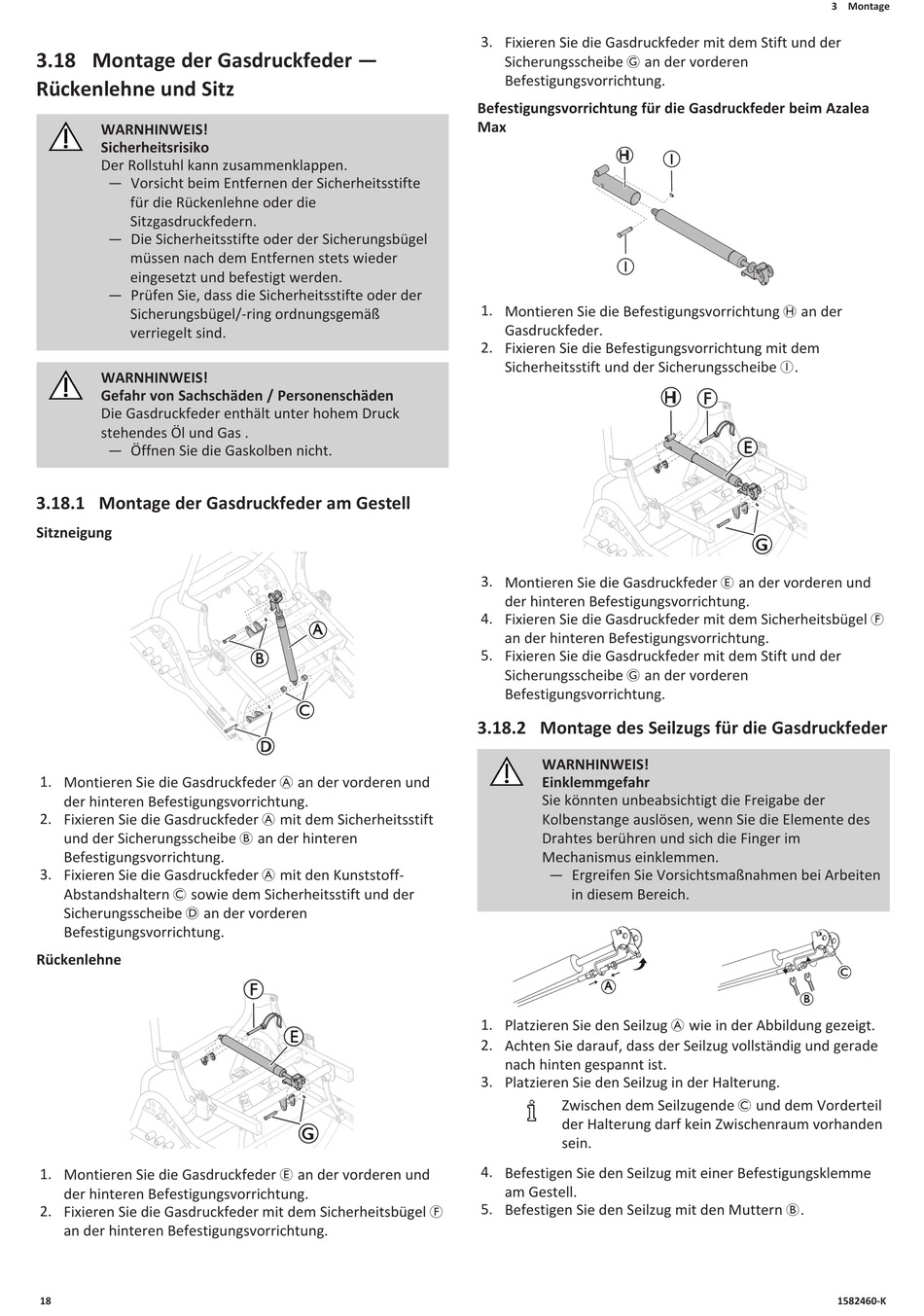

3.18 Montage der Gasdruckfeder —
Rückenlehne und Sitz
WARNHINWEIS!
Sicherheitsrisiko
Der Rollstuhl kann zusammenklappen.
— Vorsicht beim Entfernen der Sicherheitsstifte
für die Rückenlehne oder die
Sitzgasdruckfedern.
— Die Sicherheitsstifte oder der Sicherungsbügel
müssen nach dem Entfernen stets wieder
eingesetzt und befestigt werden.
— Prüfen Sie, dass die Sicherheitsstifte oder der
Sicherungsbügel/-ring ordnungsgemäß
verriegelt sind.
WARNHINWEIS!
Gefahr von Sachschäden / Personenschäden
Die Gasdruckfeder enthält unter hohem Druck
stehendes Öl und Gas .
— Öffnen Sie die Gaskolben nicht.
3.18.1 Montage der Gasdruckfeder am Gestell
Sitzneigung
1. Montieren Sie die Gasdruckfeder A an der vorderen und
der hinteren Befestigungsvorrichtung.
2. Fixieren Sie die Gasdruckfeder A mit dem Sicherheitsstift
und der Sicherungsscheibe B an der hinteren
Befestigungsvorrichtung.
3. Fixieren Sie die Gasdruckfeder A mit den Kunststoff-
Abstandshaltern C sowie dem Sicherheitsstift und der
Sicherungsscheibe D an der vorderen
Befestigungsvorrichtung.
Rückenlehne
1. Montieren Sie die Gasdruckfeder E an der vorderen und
der hinteren Befestigungsvorrichtung.
2. Fixieren Sie die Gasdruckfeder mit dem Sicherheitsbügel F
an der hinteren Befestigungsvorrichtung.
18
A
B
C
D
F
E
G
3. Fixieren Sie die Gasdruckfeder mit dem Stift und der
Sicherungsscheibe G an der vorderen
Befestigungsvorrichtung.
Befestigungsvorrichtung für die Gasdruckfeder beim Azalea
Max
H
I
1. Montieren Sie die Befestigungsvorrichtung H an der
Gasdruckfeder.
2. Fixieren Sie die Befestigungsvorrichtung mit dem
Sicherheitsstift und der Sicherungsscheibe I.
3. Montieren Sie die Gasdruckfeder E an der vorderen und
der hinteren Befestigungsvorrichtung.
4. Fixieren Sie die Gasdruckfeder mit dem Sicherheitsbügel F
an der hinteren Befestigungsvorrichtung.
5. Fixieren Sie die Gasdruckfeder mit dem Stift und der
Sicherungsscheibe G an der vorderen
Befestigungsvorrichtung.
3.18.2 Montage des Seilzugs für die Gasdruckfeder
WARNHINWEIS!
Einklemmgefahr
Sie könnten unbeabsichtigt die Freigabe der
Kolbenstange auslösen, wenn Sie die Elemente des
Drahtes berühren und sich die Finger im
Mechanismus einklemmen.
— Ergreifen Sie Vorsichtsmaßnahmen bei Arbeiten
in diesem Bereich.
A
1. Platzieren Sie den Seilzug A wie in der Abbildung gezeigt.
2. Achten Sie darauf, dass der Seilzug vollständig und gerade
nach hinten gespannt ist.
3. Platzieren Sie den Seilzug in der Halterung.
Zwischen dem Seilzugende C und dem Vorderteil
der Halterung darf kein Zwischenraum vorhanden
sein.
4. Befestigen Sie den Seilzug mit einer Befestigungsklemme
am Gestell.
5. Befestigen Sie den Seilzug mit den Muttern B.
3 Montage
I
H
F
E
G
B
