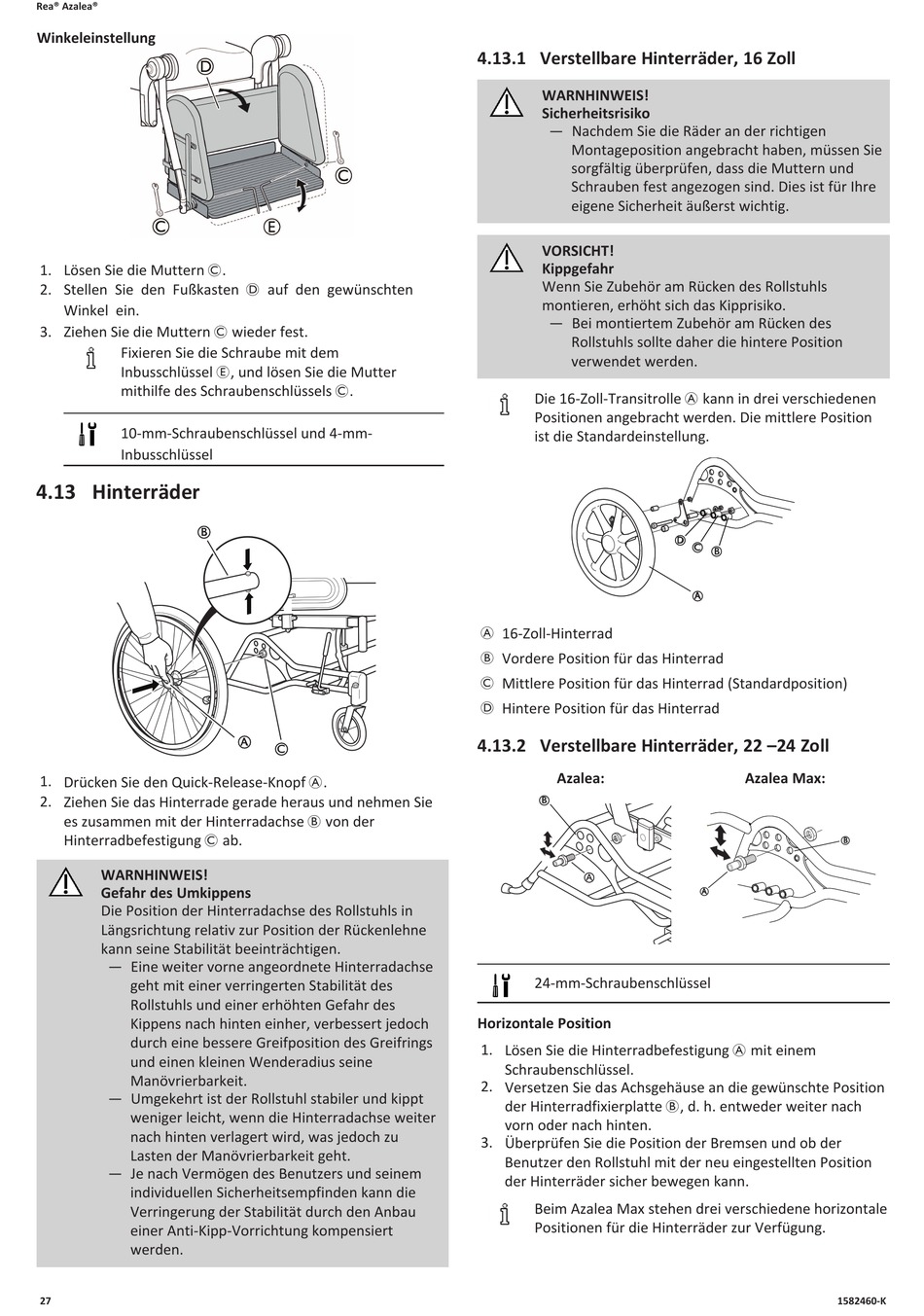

Invacare Rea Azalea Servicehandbuch Seite 27

Rea® Azalea®
Winkeleinstellung
1. Lösen Sie die Muttern C.
2. Stellen Sie den Fußkasten D auf den gewünschten
Winkel ein.
3. Ziehen Sie die Muttern C wieder fest.
Fixieren Sie die Schraube mit dem
Inbusschlüssel E, und lösen Sie die Mutter
mithilfe des Schraubenschlüssels C.
10-mm-Schraubenschlüssel und 4-mm-
Inbusschlüssel
4.13 Hinterräder
B
1. Drücken Sie den Quick-Release-Knopf A.
2. Ziehen Sie das Hinterrade gerade heraus und nehmen Sie
es zusammen mit der Hinterradachse B von der
Hinterradbefestigung C ab.
WARNHINWEIS!
Gefahr des Umkippens
Die Position der Hinterradachse des Rollstuhls in
Längsrichtung relativ zur Position der Rückenlehne
kann seine Stabilität beeinträchtigen.
— Eine weiter vorne angeordnete Hinterradachse
geht mit einer verringerten Stabilität des
Rollstuhls und einer erhöhten Gefahr des
Kippens nach hinten einher, verbessert jedoch
durch eine bessere Greifposition des Greifrings
und einen kleinen Wenderadius seine
Manövrierbarkeit.
— Umgekehrt ist der Rollstuhl stabiler und kippt
weniger leicht, wenn die Hinterradachse weiter
nach hinten verlagert wird, was jedoch zu
Lasten der Manövrierbarkeit geht.
— Je nach Vermögen des Benutzers und seinem
individuellen Sicherheitsempfinden kann die
Verringerung der Stabilität durch den Anbau
einer Anti-Kipp-Vorrichtung kompensiert
werden.
27
A
C
4.13.1 Verstellbare Hinterräder, 16 Zoll
WARNHINWEIS!
Sicherheitsrisiko
— Nachdem Sie die Räder an der richtigen
Montageposition angebracht haben, müssen Sie
sorgfältig überprüfen, dass die Muttern und
Schrauben fest angezogen sind. Dies ist für Ihre
eigene Sicherheit äußerst wichtig.
VORSICHT!
Kippgefahr
Wenn Sie Zubehör am Rücken des Rollstuhls
montieren, erhöht sich das Kipprisiko.
— Bei montiertem Zubehör am Rücken des
Rollstuhls sollte daher die hintere Position
verwendet werden.
Die 16-Zoll-Transitrolle A kann in drei verschiedenen
Positionen angebracht werden. Die mittlere Position
ist die Standardeinstellung.
A 16-Zoll-Hinterrad
B Vordere Position für das Hinterrad
C Mittlere Position für das Hinterrad (Standardposition)
D Hintere Position für das Hinterrad
4.13.2 Verstellbare Hinterräder, 22 –24 Zoll
Azalea:
B
A
24-mm-Schraubenschlüssel
Horizontale Position
1. Lösen Sie die Hinterradbefestigung A mit einem
Schraubenschlüssel.
2. Versetzen Sie das Achsgehäuse an die gewünschte Position
der Hinterradfixierplatte B, d. h. entweder weiter nach
vorn oder nach hinten.
3. Überprüfen Sie die Position der Bremsen und ob der
Benutzer den Rollstuhl mit der neu eingestellten Position
der Hinterräder sicher bewegen kann.
Beim Azalea Max stehen drei verschiedene horizontale
Positionen für die Hinterräder zur Verfügung.
D
C
B
A
Azalea Max:
B
A
