Fachhändler: Bewahren Sie dieses Handbuch für den weiteren
Gebrauch auf.
Die in diesem Handbuch beschriebenen Maßnahmen müssen von
einer qualifizierten Fachperson ausgeführt werden.

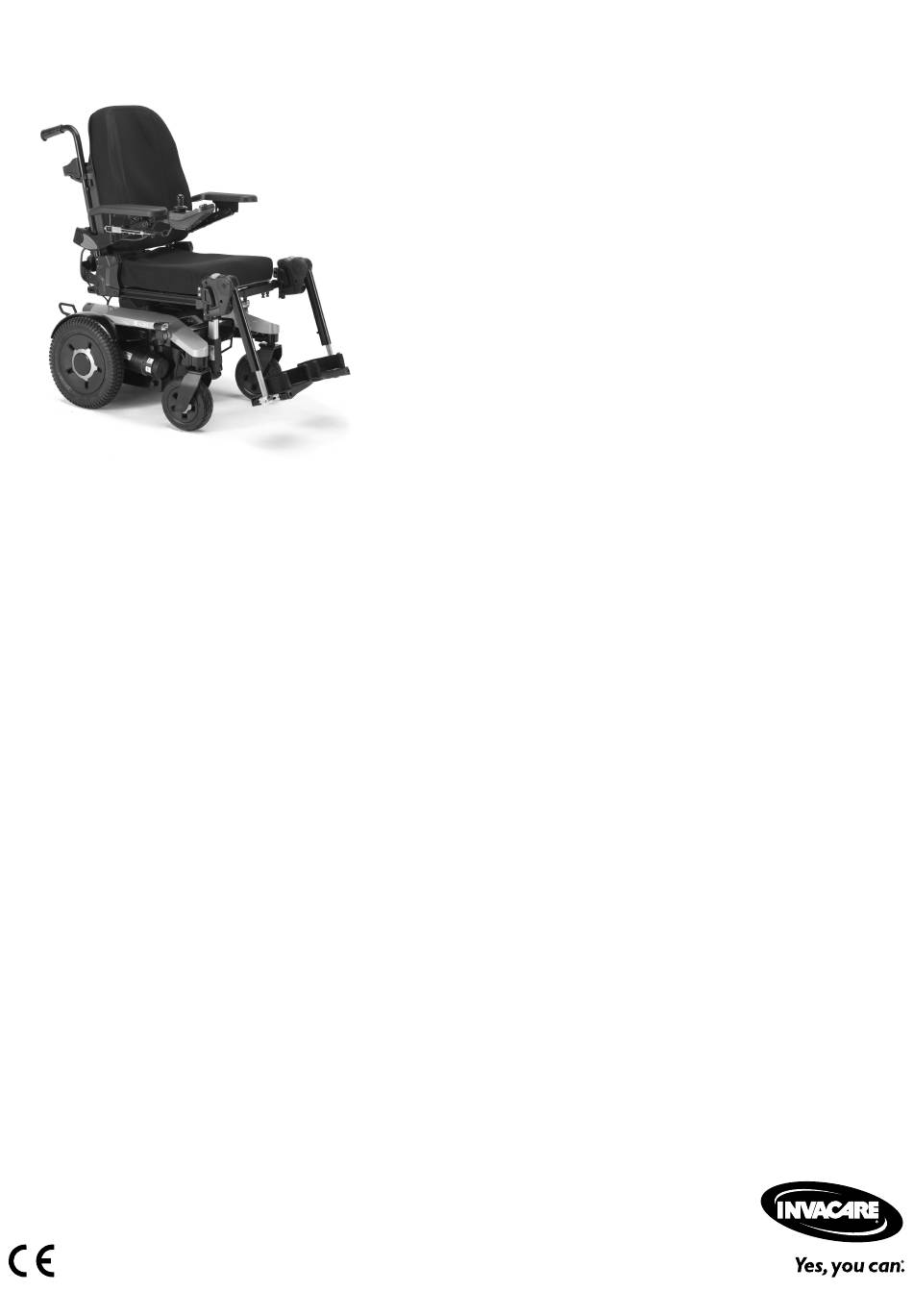

Invacare® AVIVA™ RX-Serie
AVIVA RX20, AVIVA RX40, AVIVA RX40HD
de Elektrorollstuhl
Servicehandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Invacare AVIVA RX Serie

Inhaltszusammenfassung für Invacare AVIVA RX Serie

  • Seite 1 Invacare® AVIVA™ RX-Serie AVIVA RX20, AVIVA RX40, AVIVA RX40HD de Elektrorollstuhl Servicehandbuch Fachhändler: Bewahren Sie dieses Handbuch für den weiteren Gebrauch auf. Die in diesem Handbuch beschriebenen Maßnahmen müssen von einer qualifizierten Fachperson ausgeführt werden.
  • Seite 2 Alle Rechte vorbehalten. Die Weiterveröffentlichung, Vervielfältigung oder Änderung im Ganzen oder in Teilen ohne vorherige schriftliche Genehmigung von Invacare ist untersagt. Marken sind durch ™ und ® gekennzeichnet. Soweit nicht anders angegeben sind alle Marken Eigentum der Invacare Corporation bzw. derer Tochtergesellschaften oder...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 6.10.1 Reparaturanweisungen ..... . . 50 6.10.2 Reifendruck ....... 50 6.10.3 Reifentypen .

  • Seite 4: Allgemein

    Lesen Sie das Dokument und die Gebrauchsanweisung sorgfältig und befolgen Sie die Sicherheitsanweisungen, damit ein sicherer Umgang mit dem Produkt gewährleistet ist. Sie finden die Gebrauchsanweisung auf der Website von Invacare oder erhalten sie bei Ihrem Invacare-Vertreter. Die entsprechenden Internetadressen finden Sie am Ende dieses Dokuments.

  • Seite 5: Abbildungen In Diesem Handbuch

    Allgemein 1.4 Abbildungen in diesem Handbuch Die Detailabbildungen in diesem Handbuch enthalten Kennzeichnungen zur Identifizierung verschiedener Komponenten. Die Komponentenkennzeichnungen im Text und in den Betriebsanweisungen beziehen sich immer auf die unmittelbar davor stehende Abbildung. 1661612-D...

  • Seite 6: Sicherheit

    Invacare® AVIVA™ RX-Serie 2 Sicherheit 2.1 Sicherheitsinformationen WARNUNG! Die in diesem Servicehandbuch beschriebenen Verfahren müssen von einem qualifizierten Händler oder qualifizierten Techniker vorgenommen werden. – Verwenden Sie dieses Produkt oder vorhandenes optionales Zubehör erst, nachdem Sie diese Anweisungen und mögliches zusätzliches Anweisungsmaterial, wie zu dem Produkt oder dem optionalen Zubehör gehörende Gebrauchsanweisungen, Installationshandbücher oder Merkblätter, vollständig gelesen und verstanden haben.
  • Seite 7 Elektrorollstuhls haben. – Änderungen am Fahrprogramm dürfen nur von geschulten Invacare-Fachhändlern vorgenommen werden. – Invacare liefert alle Elektrorollstühle ab Werk mit dem Standardfahrprogramm aus. Invacare übernimmt nur dann die Garantie für das sichere Fahrverhalten des Elektrorollstuhls – insbesondere hinsichtlich der Kippstabilität –, wenn das Standardfahrprogramm verwendet wird.

  • Seite 8: Hygiene

    Reinigung und gebrauchten Geräts Überholung mit feuchten Desinfektion Desinfektionstüchern reinigen.* * Invacare empfiehlt „Nücosept special“, 1,5 % in Wasser ml/ml Desinfektionsmittel • Einmaltücher (Vlies) • Bürsten zur Reinigung schwer zu erreichender Stellen Weitere Informationen Weitere Informationen erhalten Sie von Ihrem Invacare-Kundendienst.

  • Seite 9: Inbetriebnahme

    Das Einstellen der Sitzposition dient dazu, das Elektrofahrzeug optimal an die Anforderungen des Benutzers anzupassen. Wir empfehlen Ihnen, sich an Ihren autorisierten Invacare-Anbieter zu wenden, um die Sitztiefe individuell einstellen zu lassen. Das Einstellen des Sitzes auf die Sitzposition des Benutzers richtet sich danach, welcher Sitz verwendet wird, und sollte in der folgenden Reihenfolge durchgeführt werden.

  • Seite 10: Einstellen Des Sitzschwerpunkts

    Invacare® AVIVA™ RX-Serie Modulite-Sitz Die Sitztiefe A kann verstellt werden, indem die Position der Rückenlehne relativ zur Sitzfläche verschoben wird. Siehe Gebrauchsanweisung für Modulite. Ultra Low Maxx-Sitz Die Sitztiefe A kann verstellt werden, indem die Position der Seitengitter mit den vorderen Sitzplatte relativ zur Rückenlehne verschoben wird.

  • Seite 11: Ausziehbarer Sitzrahmen

    Inbetriebnahme In den folgenden Tabellen werden die empfohlenen Modulpositionen in Abhängigkeit der Radstandlänge und der Sitztiefe aufgeführt. Der Wert „xx“ ist der Abstand zwischen der Hinterkante der Höhenverstellungshalterung und der Hinterkante des Hauptrahmens. Weitere Informationen zum empfohlenen Wert von yy (Abstand zwischen Sitzschienenverbinder und der hinteren Kante des Hauptrahmens) sind dem Kapitel Anpassen der Radstandlänge im Servicehandbuch für das Modulite-Sitzsystem zu entnehmen.

  • Seite 12: Anpassen Der Radstandlänge - Ultra Low Maxx-Sitz

    Invacare® AVIVA™ RX-Serie 1. Sitzplatte oder Gurtsitz (1) entfernen, siehe Kapitel „Einstellen der Sitzbreite“ im Modulite-Servicehandbuch. 2. Die Inbusschrauben (2) vorne und hinten, links und rechts lösen – aber NICHT ENTFERNEN. 3. Position des Sitzes verschieben. 4. Schrauben anziehen. 5. Sitzplatte oder Gurtsitz einbauen.
  • Seite 13 Inbetriebnahme Sitzneigungsmodul und Lifter-Sitzneigungsmodul Feste Höhe und Sitzwinkeleinstellung Radstand Sitztiefe Abstand xx Anmerkung Abstand xx Anmerkung 490 mm 72,5 mm Bestes 72,5 mm 405 mm/16 Zoll Durchschnittliches Fahrverhalten Fahrverhalten 50,0 mm Bestes 50,0 mm 430 mm (17 Zoll) Durchschnittliches Fahrverhalten Fahrverhalten 27,5 mm Bestes...
  • Seite 14 Invacare® AVIVA™ RX-Serie Sitzneigungsmodul und Lifter-Sitzneigungsmodul Feste Höhe und Sitzwinkeleinstellung Radstand Sitztiefe Abstand xx Anmerkung Abstand xx Anmerkung 520 mm 95,0 mm 95,0 mm 405 mm (16 Zoll) Durchschnittliches Durchschnittliches Fahrverhalten Fahrverhalten 72,5 mm 72,5 mm 430 mm (17 Zoll)

  • Seite 15: Einstellen Der Sitzhöhe

    Inbetriebnahme 4.5 Einstellen der Sitzhöhe Wie die Sitzhöhe eingestellt wird, hängt vom Sitzsystem sowie vom Neigungsmechanismus ab. Modulite-Sitz Siehe 6.14.2 Austauschen der Höhenverstellungshalterung – Sitzneigungsmodul und Sitzneigungsmodul oder Lifter-Sitzneigungsmodul Lifter-Sitzneigungsmodul, Seite Ultra Low Maxx-Sitz Sitzwinkelverstellung mit festem Siehe 4.5.1 Einstellen der Sitzhöhe – Drehpunkt Sitzwinkelverstellung mit festem Drehpunkt, Seite 15.
  • Seite 16 Invacare® AVIVA™ RX-Serie 1. SL-Halterungsklemme D und Stift E an der oberen Befestigung des Verstellmotors entfernen. Den Sitz in Position halten. 2. Die Sitzhöhe an der oberen Befestigung gemäß Tabelle Verfügbare Einstellungen, Seite 15 einstellen. 3. SL-Halterungsklemme und Stift wieder anbringen.

  • Seite 17: Tests

    Bremse oder ein sonstiger Defekt der Bremse vor. Fig. 5-2 Der DuraWatt-Motor dient als Beispiel. 4. Den Motor bei einem Defekt austauschen und zur Inspektion oder Reparatur an den Invacare-Service schicken. 5.3 Überprüfung der Regenfestigkeit • Überprüfen, ob die schwarzen Batterieschutzkappen fest angebracht sind, der Joysticküberzug keine Risse oder sonstigen Beschädigungen aufweist, durch die Wasser eindringen kann, und ob alle elektrischen Anschlüsse jederzeit...

  • Seite 18: Belastungstest Unter Feldbedingungen

    Invacare® AVIVA™ RX-Serie 5.4 Belastungstest unter Feldbedingungen Alte Akkus verlieren aufgrund des erhöhten inneren Widerstands ihre Fähigkeit, Energie zu speichern und abzugeben. Mit diesem Verfahren werden Akkus unter Belastung getestet, indem der Akkuladestand mithilfe eines digitalen Spannungsmessers am Ladegerätanschluss überprüft wird. Der Ladegerätanschluss befindet sich am Fahrpult. Wenn die Spannung am Ausgang unter Belastung um 1,0 Volt abfällt (2,0 V bei einem Paar), müssen die Akkus ausgetauscht werden.

  • Seite 19: Was Sie Nicht Tun Sollten

    Tests WAS SIE NICHT TUN SOLLTEN WAS SIE TUN SOLLTEN Führen Sie keine Montage- oder Wartungsarbeiten durch, Lesen Sie dieses Handbuch und sämtliche ohne zuerst dieses Handbuch zu lesen. Serviceinformationen zur Batterie und zum Ladegerät sorgfältig und aufmerksam durch, bevor Sie den Elektrorollstuhl bedienen.

  • Seite 20: Service

    Invacare® AVIVA™ RX-Serie 6 Service 6.1 Allgemeine Warnhinweise zu Installationsarbeiten VORSICHT! Verletzungsgefahr und Gefahr von Sachschäden, wenn die Drosselung der Maximalgeschwindigkeit bei einem Elektrofahrzeug mit Lifter nicht korrekt funktioniert. Das Powermodul des Elektrofahrzeugs muss die maximal mögliche Geschwindigkeit reduzieren, wenn der Lifter mehr als 100 mm hochgefahren ist.

  • Seite 21: Überblick Über Die Komponenten

    Beseitigung von Betriebsfehlern hängt vom jeweils eingebauten Leistungsmodul ab. Die Beschreibung der verwendeten Leistungsmodule erfolgt in den entsprechenden Bedienelemente-Handbüchern. Die Tabellen zur Beseitigung von Betriebsfehlern in den folgenden Kapiteln sind lediglich ein Auszug aus den Handbüchern der Originalhersteller. Sie können die Originalhandbücher von Invacare® beziehen. 6.5.2 Antriebsfehlerdiagnose Weitere Symptome Lösung...
  • Seite 22 Invacare® AVIVA™ RX-Serie Weitere Symptome Lösung Problem Mögliche Ursache Dokumentation Keiner Die Programmierung Elektrofahrzeug zieht Antriebsmotoren Siehe ändern, um nach links oder rechts laufen LiNX-Servicehandbuch. asymmetrisch die Motoren zu synchronisieren. Sichtbare Reifendruck zu Den Reifendruck Druckstellen am niedrig prüfen, und ggf. den...
  • Seite 23 Service Weitere Symptome Lösung Problem Mögliche Ursache Dokumentation Keiner Motor ruckelt oder Kupplung(en) Die Kupplung Siehe 6.9.1 Austauschen läuft unregelmäßig, schadhaft austauschen. der Motor/Getriebe-Einheit, oder es läuft nur ein Seite 43. Motor Den Motor Lager schadhaft Siehe 6.9.1 Austauschen austauschen. der Motor/Getriebe-Einheit, Seite 43.

  • Seite 24: Fehlerdiagnose Für Das Ladegerät

    Die Stromversorgung mit einem Voltmeter überprüfen. Defektes Stromkabel Das Stromkabel überprüfen. Beschädigte Netzkabel ersetzen oder das Batterieladegerät zur Reparatur an Invacare schicken. LEDs sind durchgebrannt Das Batterieladegerät zur Reparatur an Invacare schicken. Eventuell ist eine Sicherung im Das Batterieladegerät zur Reparatur an Ladegerät durchgebrannt.

  • Seite 25: Serviceplan (Einmal Jährlich)

    Voltmeter überprüfen. Defektes Stromkabel Das Stromkabel überprüfen. Netzkabel auf Beschädigungen überprüfen, bei Vorhandensein von Beschädigungen austauschen oder zur Reparatur an Invacare schicken. Das Batterieladegerät könnte defekt Zum Aufladen der Batterien ein sein. einwandfrei funktionierendes Ladegerät verwenden. Das defekte Batterieladegerät zur Reparatur an Invacare schicken.
  • Seite 26 Invacare® AVIVA™ RX-Serie Komponente Prüfung Abhilfe Anmerkungen Elektrische Beschädigung der Beschädigte Teile Rückenlehnenneigung Rückenlehne austauschen (sofern vorhanden) Nähte Die Schrauben anziehen Befestigung Kabel oder Motor ggf. Kabel überprüfen austauschen Funktion überprüfen Rahmen Befestigungen, Die Schrauben (Gestell)/Akkuhalterung Schweißnähte und anziehen Akkuhalterung Komponenten ggf.
  • Seite 27 Service Komponente Prüfung Abhilfe Anmerkungen Beleuchtung (falls Kabel überprüfen Lampe oder Kabel Siehe 6.13 Lichtanlage, Seite 70. vorhanden) gegebenenfalls Funktion überprüfen austauschen Akkuhalterung Akkuträger und Ggf. austauschen Befestigungsgurte auf Beschädigungen untersuchen Akkus Akkus auf Akkus gegebenenfalls Siehe 6.12 Akkus, Seite 65. Beschädigung austauschen überprüfen...

  • Seite 28: Abdeckungen

    Invacare® AVIVA™ RX-Serie 6.7 Abdeckungen 6.7.1 Abdeckungen des Powermoduls Entfernen der rechten Abdeckung 1. Die Handschrauben A auf der rechten Seite lösen. 2. Abdeckung B nach vorne schwenken. Abdeckung seitwärts entfernen. Fig. 6-1 Entfernen der linken Abdeckung • 4-mm-Inbusschlüssel 1. Die rechte Abdeckung abnehmen.

  • Seite 29: Hauptrahmenabdeckungen

    Service 1. Den Holzblock unter das Elektrofahrzeug legen und es damit abstützen. 2. Beide Abdeckungen des Powermoduls entfernen. Siehe 6.7.1 Abdeckungen des Powermoduls, Seite 28. 3. Motorkabel ausstecken. 4. Das Antriebsrad entfernen. Siehe 6.10.6 Austauschen des Antriebsrads (Montage mit 5 Schrauben), Seite 53. 5.
  • Seite 30 Invacare® AVIVA™ RX-Serie Entfernen der vorderen Abdeckung 1. Die Handschraube D an der Unterseite des Rahmens lösen und entfernen. 2. Abdeckung A nach oben ziehen. Die Abdeckung abnehmen. Fig. 6-5 Entfernen der mittleren Abdeckung 1. Vordere Abdeckung A und hintere Abdeckung C abnehmen.

  • Seite 31: Akkuabdeckung

    Service Entfernen der hinteren Abdeckung 1. Schraube G lösen und entfernen. 2. Abdeckung C abnehmen. Fig. 6-7 Anbringen der Abdeckungen 1. Mittlere Abdeckung montieren. Sicherstellen, dass die Stifte an der hinteren Seite in den entsprechenden Löchern E und F montiert werden. 2.

  • Seite 32: Hintere Abdeckung

    Invacare® AVIVA™ RX-Serie 1. Die hintere Abdeckung abnehmen. Siehe 6.7.5 Hintere Abdeckung, Seite 32. Die Lage aller Kabel und Anschlüsse notieren. Die Stecker und Anschlüsse entweder markieren oder mit einer Digitalkamera Fotos machen. Alle Kabel zwischen Chassis und Sitzsystem ausstecken.
  • Seite 33 Service 1. Schrauben C einschließlich der Unterlegscheiben B an beiden Seiten entfernen. 2. Abdeckung A vorsichtig lösen. 3. Sofern vorhanden, alle Kabel ausstecken. Die Positionen der Etiketten vermerken. Ein Foto mit einer Digitalkamera erstellen. Die Abdeckung abnehmen. Fig. 6-9 Trennen von Teilen •...

  • Seite 34: Austauschen Des Radspritzschutzes

    Invacare® AVIVA™ RX-Serie 6.7.6 Austauschen des Radspritzschutzes 1. Das Schnappelement an der Innenseite des Radspritzschutzes A eindrücken und den Radspritzschutz nach oben ziehen. Den Radspritzschutz entfernen. 2. Bei Bedarf Radspritzschutz-Halterung austauschen. Siehe 6.9.1 Austauschen der Motor/Getriebe-Einheit, Seite 43. 3. Die Teile in umgekehrter Ausbaureihenfolge einbauen.

  • Seite 35: Austauschen Des Vorderen Radspritzschutzes An Doppelseitiger Gabel

    Service 1. Den Radspritzschutz entfernen. 2. Den Holzblock unter das Elektrofahrzeug legen und es damit abstützen. 3. Nehmen Sie das Rad ab. Siehe 6.10.8 Austauschen der Schwenkräder an einer einseitigen Gabel, Seite 57. 4. Schraube F, Unterlegscheibe D und Halterung E lösen und entfernen.

  • Seite 36: Austauschen Der Felgenblende Und Des Einsatzes (Antriebsrad)

    Invacare® AVIVA™ RX-Serie 1. Den Holzblock unter das Elektrofahrzeug legen und es damit abstützen. 2. Nehmen Sie das Rad ab. Siehe 6.10.7 Austauschen des Schwenkrads an einer doppelseitigen Gabel, Seite 54 3. Vorsichtig auf den Radspritzschutz B an Punkt A drücken und den Radspritzschutz nach unten schwenken.

  • Seite 37: Gestell

    Service 1. Das Rad von der Gabel abnehmen. 2. Die Spitze des Schraubendrehers zwischen Felge und Blende am Angelpunkt D einführen. 3. Die Blende lösen und entfernen. 4. Defekte Teile ersetzen. 5. Die Blende über der Felge positionieren. 6. Die Blende vorsichtig auf die Felge drücken. 7.

  • Seite 38: Austauschen Der Kantensteighilfe

    Invacare® AVIVA™ RX-Serie 1. Den Holzblock unter das Elektrofahrzeug neben das Powermodul legen und das Elektrofahrzeug damit abstützen. 2. Die Akkus herausnehmen. Siehe 6.12 Akkus, Seite 65. 3. Auf beiden Seiten die Schrauben I und die Keilsicherungsscheiben H lösen und entfernen.
  • Seite 39 Service 1. Mutter A an der Rückseite des Hauptrahmens in Position halten. Bolzen C, die Unterlegscheiben B und Mutter A lösen und entfernen. 2. Den vorherigen Schritt für die verbleibenden Schraubverbindungen wiederholen. 3. Halterung D einschließlich Kantensteighilfe entfernen. Fig. 6-19 Der Übersichtlichkeit halber ist nur die Halterung abgebildet. 4.

  • Seite 40: Austauschen Des Gummifußes

    Invacare® AVIVA™ RX-Serie 6.8.3 Austauschen des Gummifußes 1. Vorderen Teil des alten Gummifußes B nach vorn von Kantensteighilfe A abziehen. 2. Hinteren Teil des neuen Gummifußes auf Kantensteighilfe setzen. 3. Vorderen Teil des neuen Gummifußes über Kantensteighilfe schieben. 6.8.4 Austauschen der Sicherungspunkte Für einen einfacheren Zugang kann das Elektrofahrzeug kann mit zwei zusätzlichen Sicherungspunkt ausgestattet werden.
  • Seite 41 Service Entfernen des Hauptrahmens 1. Den Holzblock unter das Elektrofahrzeug legen und es damit abstützen. 2. Den Sitz abnehmen. 3. Hauptrahmenabdeckungen abnehmen. Siehe 6.7 Abdeckungen, Seite 28. 4. Die Schrauben A und die Unterlegscheiben B der hinteren Federung auf beiden Seiten lösen und entfernen.

  • Seite 42: Einstellen Der C.t.c.-Federung

    Invacare® AVIVA™ RX-Serie 1. Hauptrahmenabdeckungen abnehmen. Siehe 6.7 Abdeckungen, Seite 28. 2. Schraube der C.T.C.- Federung lösen und entfernen. Die Schraube nicht entfernen. Siehe 6.8.5 Austauschen der C.T.C.-Federung, Seite 40 3. Auf beiden Seiten Schraube E und Unterlegscheibe F lösen und entfernen.

  • Seite 43: Antriebskomponenten

    Service Anpassen des Endanschlags • 13-mm-Schraubenschlüssel • Drehmomentschlüssel • 0,5-mm-Fühlerlehre 1. Darauf achten, dass alle Räder und Schwenkräder des Elektrofahrzeugs den Boden berühren. 2. Mutter lösen (nicht abgebildet). 3. Anschlag A drehen, bis zum Hauptrahmen ein Abstand von 0,5 mm besteht. 4.

  • Seite 44: Austauschen Oder Umdrehen Des Dichtungsrings Der Motor/Getriebe-Einheit

    Invacare® AVIVA™ RX-Serie Ausbauen der Einheit 1. Schalten Sie das Powermodul aus. 2. Das Motorkabel am Powermodul ausstecken. 3. Rad einschließlich Radnabe entfernen. 4. Den Radspritzschutz entfernen. Siehe 6.7.6 Austauschen des Radspritzschutzes, Seite 34. 5. Die Muttern D und die Unterlegscheiben E lösen und entfernen.

  • Seite 45: Austauschen Der Motor/Getriebe-Kupplung

    Service Entfernen des Dichtungsrings 1. Die Motor/Getriebe-Einheit ausbauen, wie in Kapitel 8.14.2 beschrieben. 2. Die Mutter (2) samt Unterlegscheibe mit dem Schraubenschlüssel lösen und entfernen. 3. Die Schraube (2) entfernen, mit der der Dichtungsring (3) befestigt ist. 4. Den Dichtungsring vorsichtig auseinanderbiegen und abnehmen. Einsetzen des Dichtungsrings 1.

  • Seite 46: Austauschen Des Drehschalters

    Invacare® AVIVA™ RX-Serie 6. Die einzelnen Teile (7) der Kupplung entfernen. 7. Kupplung ggf. austauschen. Einbauen der Motor/Getriebe-Einheit 1. Neue Kupplung (7) auf die Motorachse aufsetzen. Besonders auf die Position der Nut achten. 2. Den Verriegelungsring (5) auf Motor (4) oder Getriebe (1) positionieren.

  • Seite 47: Austauschen Der Schwenkradgabel

    Service Fig. 6-33 Ziehen Sie den Bolzen (7) fest. Fig. 6-34 Kontrollieren Sie, dass der Drehschalter in die Stellung „Schieben“ (im Uhrzeigersinn) und in die Stellung „Fahren“ (gegen den Uhrzeigersinn) gedreht werden kann. 6.9.5 Austauschen der Schwenkradgabel Elektrofahrzeuge können mit unterschiedlichen Gabeln ausgestattet sein. In den folgenden Anweisungen ist eine einseitige Gabel als Beispiel dargestellt.

  • Seite 48: Austauschen Der Schwenkradverriegelung

    Invacare® AVIVA™ RX-Serie Anbringen: VORSICHT! Falsches Zusammensetzen kann die Lager beschädigen und zum Abfallen der Schwenkräder führen. Die einreihigen gewinkelten Kugellagerringe sind nicht identisch für beide Seiten. Es gibt nur eine Möglichkeit, sie richtig einzubauen. – Die Lager müssen immer so zusammengesetzt werden, dass sich schmale Ränder der Kugellager gegenüberliegen (Innenseite).
  • Seite 49 Service 1. Schwenkradverriegelung C lösen. 2. Den vorderen Teil der Hauptrahmenabdeckung entfernen. Siehe 6.7.3 Hauptrahmenabdeckungen, Seite 3. Schraube A, Unterlegscheibe B und Verriegelungsvorrichtung C lösen und entfernen. Fig. 6-38 4. Die Teile in umgekehrter Ausbaureihenfolge einbauen. Darauf achten, dass die Schraube einschließlich Unterlegscheibe am richtigen Befestigungsloch der Verriegelungsvorrichtung montiert wird.

  • Seite 50: Räder

    Gefahr der Beschädigung von Felge und Reifen bei Überschreiten des Reifendrucks – Auf den vorgeschriebenen Reifendruck achten. Der empfohlene Reifendruck ist auf dem Reifen oder der Felge angegeben, oder wenden Sie sich an Invacare®. Umrechnungswerte sind in untenstehender Tabelle angegeben.

  • Seite 51: Spezifische Anzugsdrehmomente

    Service • Pannengeschützte Reifen haben rote Ventilkappen. • Pannensichere Reifen haben keine Ventile. Die Reifenreparatur und der Radwechsel werden in fünf Kapiteln beschrieben: • 6.10.6 Austauschen des Antriebsrads (Montage mit 5 Schrauben), Seite 53 • Austauschen des Antriebsrads (Montage mit 1 Bolzen) •...

  • Seite 52: Schrauben)

    Invacare® AVIVA™ RX-Serie Modell Antriebsräder 10 Zoll x 12½ Zoll x 2¼ Zoll 14 Zoll 3 Zoll Massive Felge mit Felge mit Felge mit Kunststoff- Felge mit Felge mit Felge mit Felge mit 4 Speichen 3 Speichen 5 Speichen felge mit...

  • Seite 53: Austauschen Des Antriebsrads (Montage Mit 5 Schrauben)

    Service Modell Schwenkräder 6 Zoll 8 Zoll 9 Zoll 10 Zoll Doppelseitige Gabel Doppel- Doppel- Einseitige Ein-/ Ein-/ Ein-/ seitige seitige Gabel doppel- doppel- doppel- Gabel Gabel seitige seitige seitige Gabel Gabel Gabel TDX SP2 Storm Serie Kite Bora Stream Mirage Dragon Pronto...

  • Seite 54: Austauschen Des Schwenkrads An Einer Doppelseitigen Gabel

    Invacare® AVIVA™ RX-Serie • 6-mm-Inbusschlüssel • 13-mm-Schraubenschlüssel • Drehmomentschlüssel • Länglicher Holzblock (min. 12 × 12 × 30 cm) für das Aufbocken des Elektrofahrzeugs • Torx-Schraubenschlüssel mit TX40-Bit • Drehmomentschlüssel • Montagesatz • Länglicher Holzblock (min. 12 × 12 × 30 cm) für das Aufbocken des Elektrofahrzeugs •...
  • Seite 55 Service • 6-mm-Inbusschlüssel • 13-mm-Schraubenschlüssel • Länglicher Holzblock (mindestens 14 cm × 14 cm × 30 cm) • 5-mm-Inbusschlüssel • Länglicher Holzblock (mindestens 14 cm × 14 cm × 30 cm) • 5-mm-Inbusschlüssel • 13-mm-Schraubenschlüssel • Länglicher Holzblock (mindestens 14 cm × 14 cm ×...
  • Seite 56 Invacare® AVIVA™ RX-Serie Abnehmen des Rads 1. Die Bolzen A lösen und entfernen. Fig. 6-42 Das Rad C samt Achse D und Buchse B aus der Gabel E ziehen. Anbringen des Rads VORSICHT! Verletzungsgefahr durch sich lösende Räder Wenn die Räder bei der Montage unzureichend gesichert werden, können sie sich während der Fahrt lösen.

  • Seite 57: Austauschen Der Schwenkräder An Einer Einseitigen Gabel

    Service 6.10.8 Austauschen der Schwenkräder an einer einseitigen Gabel • 24-mm-Schraubenschlüssel • Länglicher Holzblock (mindestens 14 cm × 14 cm × 30 cm) Abnehmen des Rads 1. Den Holzblock unter das Elektrofahrzeug legen und es damit abstützen. 2. Die Endkappen (sofern vorhanden) vom Bolzen und von der Mutter entfernen. 3.
  • Seite 58 Invacare® AVIVA™ RX-Serie WARNUNG! Verletzungsgefahr Wird ein Reifen mit einem oder mehreren Felgengewinden aufgepumpt, kann die Felge bersten und schwere Verletzungen verursachen. – Den Reifen nicht aufpumpen, wenn ein oder mehrere Felgengewinde beschädigt sind. – Ersetzen Sie eine Felge mit beschädigten Gewinden unverzüglich.

  • Seite 59: Austauschen Der Antriebsradnabe

    Service Reparieren von Vollgummireifen • 6-mm-Inbusschlüssel • 3 Spannbügel mit Kunststoffkappen Gefahr der Beschädigung von Felgengewinden Unsachgemäß angezogene Schrauben können Schäden an Felgengewinden verursachen. – Die Felgenschrauben mit dem vorgeschriebenen Anzugdrehmoment festziehen. 1. Das Rad gemäß den Anweisungen im entsprechenden Kapitel in diesem Handbuch abnehmen. 2.

  • Seite 60: Austauschen Der Manuellen Feststellbremse

    Invacare® AVIVA™ RX-Serie 6.10.11 Austauschen der manuellen Feststellbremse • 13-mm-Maulschlüssel • 13-mm-Schraubenschlüssel 1. Die Muttern F und Unterlegscheiben E in Position halten. Die Schrauben A und B samt der Feststellbremse C lösen. 2. Die Muttern und Unterlegscheiben entfernen. 3. Bei Bedarf die Feststellbremsenhalterung D austauschen.

  • Seite 61: Anti-Kipp-Vorrichtung

    Service 6.10.13 Austauschen des Rads der Anti-Kipp-Vorrichtung Ausführungen dieser Komponente bis Oktober 2020 sind statt mit Schrauben mit Starlock-Unterlegscheiben ausgestattet. Diese Ausführungen können nicht gewartet, wohl aber in die Ausführung mit Schrauben umgebaut werden. • 3-mm-Inbusschlüssel (2×) • Schlitzschraubendreher (nur Ausführungen mit Starlock-Unterlegscheibe) 1.
  • Seite 62 Invacare® AVIVA™ RX-Serie Ausbauen des Moduls 1. Die Abdeckungen des Powermoduls entfernen. Siehe 6.7.1 Abdeckungen des Powermoduls, Seite 28. 2. Alle Kabel aus dem Modul ausstecken. 3. Schraube F und Unterlegscheibe E lösen und entfernen und Sicherungsscheibe D befestigen. 4. Modul B entfernen.

  • Seite 63: Austauschen Des Buserweiterungsblocks (Glm-Conx4)

    Service 6.11.2 Austauschen des Buserweiterungsblocks (GLM-CONX4) Mithilfe des Buserweiterungsblocks kann Menge der verfügbaren Bussteckerbuchsen erhöht werden. • Kreuzschlitzschraubendreher Größe 2 1. Alle Buskabel ausstecken. 2. Lösen und entfernen Sie die Schrauben B. 3. Block A austauschen. 4. Die Teile in umgekehrter Ausbaureihenfolge einbauen. Die Schrauben mit einem Drehmoment von 4 Nm festziehen.
  • Seite 64 Invacare® AVIVA™ RX-Serie Entfernen des Zählers 1. Das Steuerungssystem des Rollstuhls ausschalten. 2. Die hintere Abdeckung abnehmen. Siehe 6.7 Abdeckungen, Seite 28. 3. Die Mutter D inklusive Sicherungsscheibe E lösen und entfernen. 4. Die MontagehalterungC von der Gewindestange F abziehen.

  • Seite 65: Austauschen Des Kabelbaums

    Service 6.11.5 Austauschen des Kabelbaums Gemäß der Konfiguration des Elektrofahrzeugs werden unterschiedliche Ausführungen des Kabelbaums verwendet. Die Vorgehensweise ist bei allen Ausführungen dieselbe. Wenn eine Option nachgerüstet werden soll, wie z. B. eine Leuchte, ist möglicherweise ein neuer Kabelbaum erforderlich. 1.

  • Seite 66: Allgemeine Hinweise Zum Umgang Mit Akkus

    • Alle Objekte, die mit Säure in Kontakt gekommen sind, mit viel Wasser abwaschen. Richtige Entsorgung verbrauchter oder beschädigter Akkus Verbrauchte oder beschädigte Akkus können an den Anbieter oder direkt an Invacare zurückgegeben werden. 6.12.3 Zugänglichmachen der Akkus • 4-mm-Inbusschlüssel •...

  • Seite 67: Austauschen Der Überstromschutzeinrichtung

    Service Ausbauen der Akkus 1. Die Akkus zugänglich machen. Siehe 6.12.3 Zugänglichmachen der Akkus, Seite 66. 2. Die verbleibende Schutzkappe A und die Akkupolschraube B zusammen mit der Unterlegscheibe C und dem Kabelschuh des Kabelbaums vom Akkupol des hinteren Akkus entfernen. 3.
  • Seite 68 Invacare® AVIVA™ RX-Serie 1. Rechte Abdeckung des Powermoduls und hintere Abdeckung abnehmen. 2. Akkukabel am Powermodul ausstecken. 3. Kabel der Überstromschutzeinrichtung von den Akkus trennen. Zuerst die Kabel vom Minuspol und anschließend vom Pluspol trennen. a. Kabelbinder entfernen (nicht abgebildet).

  • Seite 69: Überprüfen Der Kabel

    Service 1. Überstromschutzeinrichtung entfernen. 2. Mutter E, Unterlegscheibe F und Halterung G lösen und entfernen. 3. Die Teile in umgekehrter Ausbaureihenfolge einbauen. Fig. 6-63 Anbringen der Überstromschutzeinrichtung Die Kabel zuerst an den Minuspol und dann an den Pluspol anschließen. 1. Halterung und Überstromschutzeinrichtung in umgekehrter Reihenfolge anbringen.

  • Seite 70: Lichtanlage

    Invacare® AVIVA™ RX-Serie 5. Beschädigte Kabel austauschen. 6. Vorsichtig an jedem Stecker ziehen. Der Stecker darf bei leichtem Ziehen nicht aus seiner Buchse rutschen. 7. Lockere Stecker mit leichtem Druck wieder in die Buchse drücken. Der Stecker muss fest einrasten.

  • Seite 71: Austauschen Der Rückleuchte

    Service Ausbauen des Halters 1. Den gesamten Scheinwerfer abnehmen. Siehe 6.13.1 Frontscheinwerfer austauschen, Seite 70. 2. Die Mutter E lösen und entfernen. 3. Halterung D einschließlich Hülse C entfernen. Für eine korrekte erneute Montage der Halterung Bolzen A und Unterlegscheibe B nicht entfernen. Fig.

  • Seite 72: Austauschen Der Höhenverstellungshalterung - Sitzneigungsmodul Oder Lifter-Sitzneigungsmodul

    Invacare® AVIVA™ RX-Serie 1. Das Verstellmotorkabel direkt am Verstellmotor ausstecken. 2. SL-Halterungsklemmen A und Abstandhalter F von der Ober- und Unterseite des Verstellmotors entfernen. 3. Den oberen Stift B entfernen. Den Sitz in Position halten. 4. Den Sitz in die Serviceposition bringen. Alternativ den Sitz vorsichtig auf das Gestell herablassen.

  • Seite 73: Optionen

    Service 1. Alle Kabel, die vom Sitz zum Gestell führen, aus dem Elektronikmodul ziehen. 2. Auf beiden Seiten die Schrauben A und die Unterlegscheiben B lösen und entfernen. 3. Sitz einschließlich Halterungen C vom Gestell abnehmen. 4. Sitz auf Holzblöcke stellen. Fig.
  • Seite 74 Invacare® AVIVA™ RX-Serie 1. Auf beiden Seiten die Schrauben A und die Keilsicherungsscheiben B lösen und entfernen. 2. Die Gepäckträgerbaugruppe (C, D, E) nach hinten entfernen. Fig. 6-70 3. Die Montagebleche D mit den Unterlegscheiben B und Schrauben A am Elektrofahrzeug anbringen. Die Schrauben nicht festziehen.

  • Seite 75: Montieren Des Dahl Docking Systems

    Montieren des Dahl Docking Systems 7 Montieren des Dahl Docking Systems Für weitere Informationen zu Ersatzteilen, den Einbau von Zubehörteilen in Kraftfahrzeugen und die Instandhaltung des Dahl Docking Systems wenden Sie sich an Dahl Engineering www.dahlengineering.dk. Für eine Nachrüstung mit einem Dahl Docking System muss der Elektrorollstuhl zwingend mit der passenden Adapterplatte ausgestattet sein.
