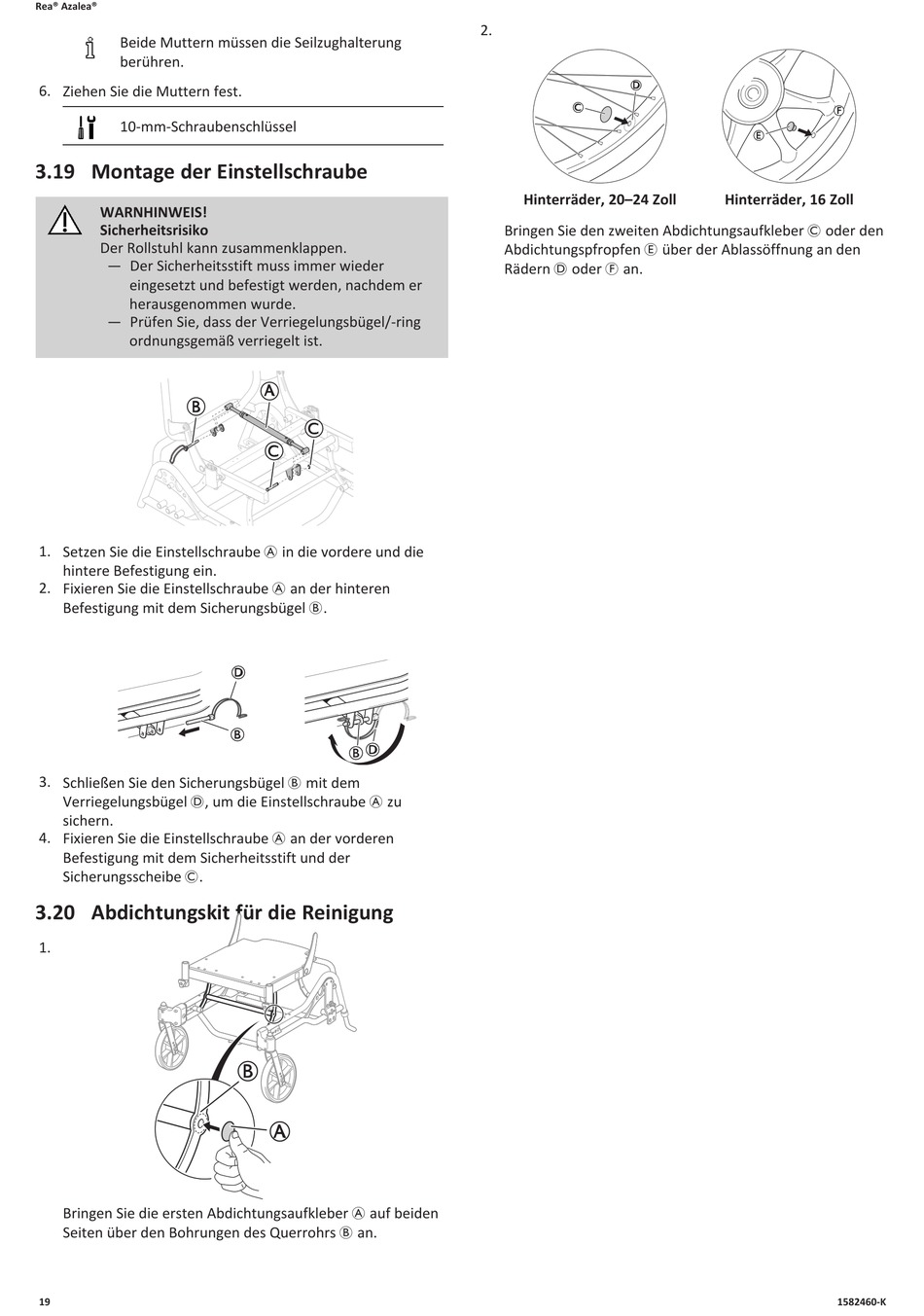

Invacare Rea Azalea Servicehandbuch Seite 19

Rea® Azalea®
Beide Muttern müssen die Seilzughalterung
berühren.
6. Ziehen Sie die Muttern fest.
10-mm-Schraubenschlüssel
3.19 Montage der Einstellschraube
WARNHINWEIS!
Sicherheitsrisiko
Der Rollstuhl kann zusammenklappen.
— Der Sicherheitsstift muss immer wieder
eingesetzt und befestigt werden, nachdem er
herausgenommen wurde.
— Prüfen Sie, dass der Verriegelungsbügel/-ring
ordnungsgemäß verriegelt ist.
B
1. Setzen Sie die Einstellschraube A in die vordere und die
hintere Befestigung ein.
2. Fixieren Sie die Einstellschraube A an der hinteren
Befestigung mit dem Sicherungsbügel B.
3. Schließen Sie den Sicherungsbügel B mit dem
Verriegelungsbügel D, um die Einstellschraube A zu
sichern.
4. Fixieren Sie die Einstellschraube A an der vorderen
Befestigung mit dem Sicherheitsstift und der
Sicherungsscheibe C.
3.20 Abdichtungskit für die Reinigung
1.
Bringen Sie die ersten Abdichtungsaufkleber A auf beiden
Seiten über den Bohrungen des Querrohrs B an.
19
A
C
C
D
B
D
B
B
A
2.
D
C
Hinterräder, 20–24 Zoll
Bringen Sie den zweiten Abdichtungsaufkleber C oder den
Abdichtungspfropfen E über der Ablassöffnung an den
Rädern D oder F an.
F
E
Hinterräder, 16 Zoll
