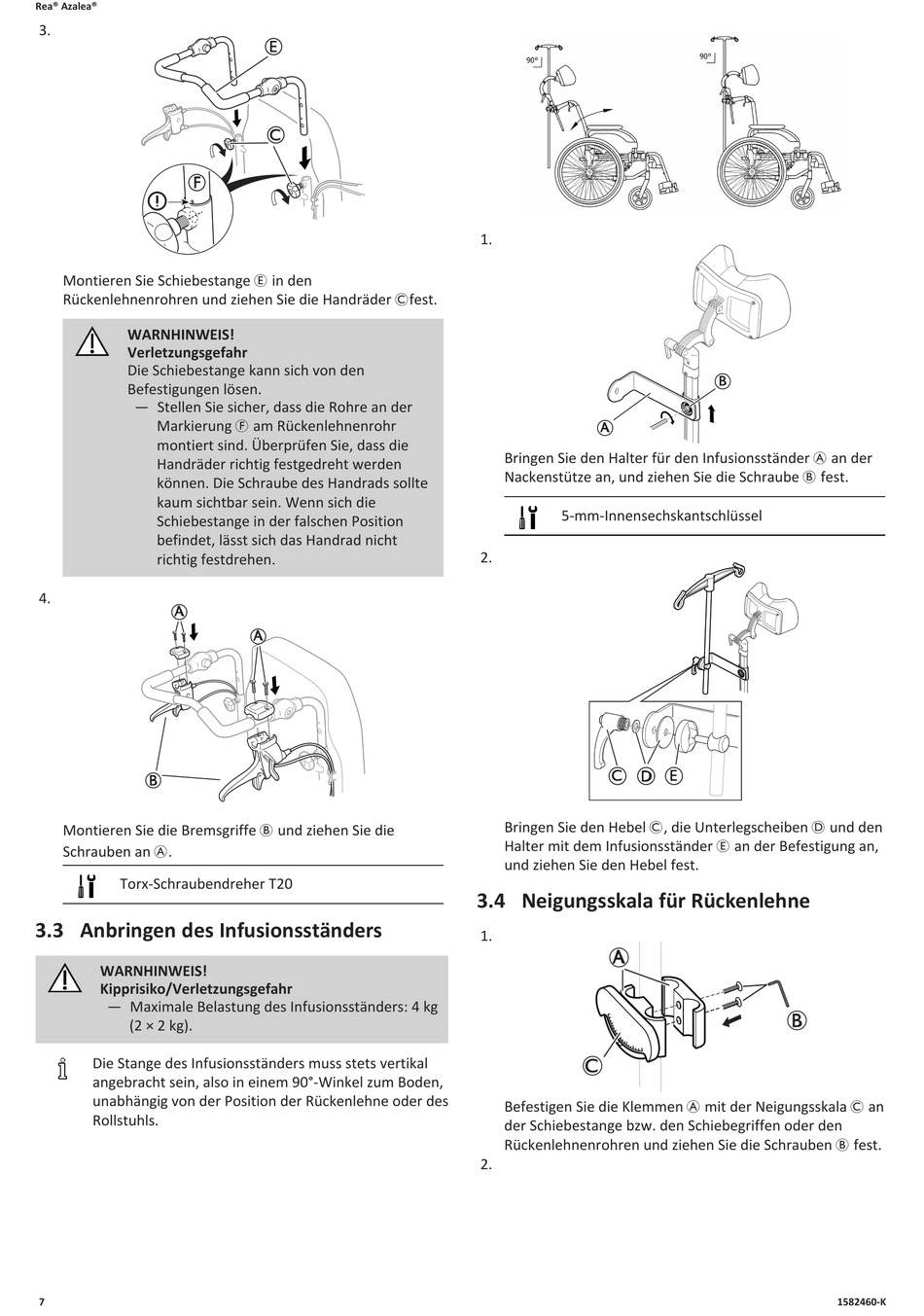

Rea® Azalea®
3.
F
Montieren Sie Schiebestange E in den
Rückenlehnenrohren und ziehen Sie die Handräder Cfest.
WARNHINWEIS!
Verletzungsgefahr
Die Schiebestange kann sich von den
Befestigungen lösen.
— Stellen Sie sicher, dass die Rohre an der
Markierung F am Rückenlehnenrohr
montiert sind. Überprüfen Sie, dass die
Handräder richtig festgedreht werden
können. Die Schraube des Handrads sollte
kaum sichtbar sein. Wenn sich die
Schiebestange in der falschen Position
befindet, lässt sich das Handrad nicht
richtig festdrehen.
4.
A
B
Montieren Sie die Bremsgriffe B und ziehen Sie die
Schrauben an A.
Torx-Schraubendreher T20
3.3 Anbringen des Infusionsständers
WARNHINWEIS!
Kipprisiko/Verletzungsgefahr
— Maximale Belastung des Infusionsständers: 4 kg
(2 × 2 kg).
Die Stange des Infusionsständers muss stets vertikal
angebracht sein, also in einem 90°-Winkel zum Boden,
unabhängig von der Position der Rückenlehne oder des
Rollstuhls.
7
E
C
A
1.
A
Bringen Sie den Halter für den Infusionsständer A an der
Nackenstütze an, und ziehen Sie die Schraube B fest.
5-mm-Innensechskantschlüssel
2.
C
D
Bringen Sie den Hebel C, die Unterlegscheiben D und den
Halter mit dem Infusionsständer E an der Befestigung an,
und ziehen Sie den Hebel fest.
3.4 Neigungsskala für Rückenlehne
1.
A
C
Befestigen Sie die Klemmen A mit der Neigungsskala C an
der Schiebestange bzw. den Schiebegriffen oder den
Rückenlehnenrohren und ziehen Sie die Schrauben B fest.
2.
B
E
B
