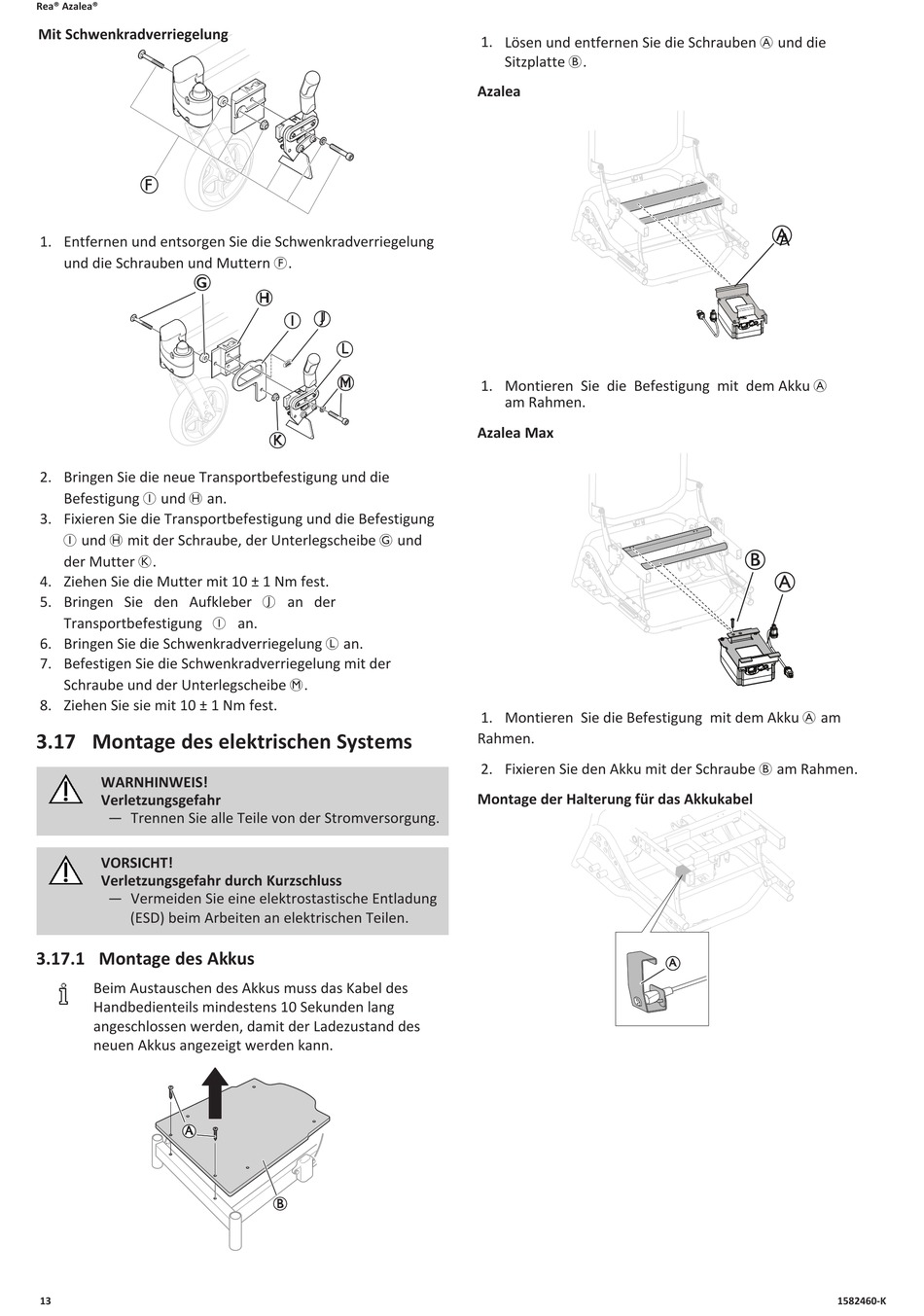

Rea® Azalea®
Mit Schwenkradverriegelung
F
1. Entfernen und entsorgen Sie die Schwenkradverriegelung
und die Schrauben und Muttern F.
G
2. Bringen Sie die neue Transportbefestigung und die
Befestigung I und H an.
3. Fixieren Sie die Transportbefestigung und die Befestigung
I und H mit der Schraube, der Unterlegscheibe G und
der Mutter K.
4. Ziehen Sie die Mutter mit 10 ± 1 Nm fest.
5. Bringen Sie den Aufkleber J an der
Transportbefestigung I an.
6. Bringen Sie die Schwenkradverriegelung L an.
7. Befestigen Sie die Schwenkradverriegelung mit der
Schraube und der Unterlegscheibe M.
8. Ziehen Sie sie mit 10 ± 1 Nm fest.
3.17 Montage des elektrischen Systems
WARNHINWEIS!
Verletzungsgefahr
— Trennen Sie alle Teile von der Stromversorgung.
VORSICHT!
Verletzungsgefahr durch Kurzschluss
— Vermeiden Sie eine elektrostastische Entladung
(ESD) beim Arbeiten an elektrischen Teilen.
3.17.1 Montage des Akkus
Beim Austauschen des Akkus muss das Kabel des
Handbedienteils mindestens 10 Sekunden lang
angeschlossen werden, damit der Ladezustand des
neuen Akkus angezeigt werden kann.
A
13
H
J
I
L
M
K
B
1. Lösen und entfernen Sie die Schrauben A und die
Sitzplatte B.
Azalea
1. Montieren Sie die Befestigung mit dem Akku A
am Rahmen.
Azalea Max
1. Montieren Sie die Befestigung mit dem Akku A am
Rahmen.
2. Fixieren Sie den Akku mit der Schraube B am Rahmen.
Montage der Halterung für das Akkukabel
A
B
A
A
