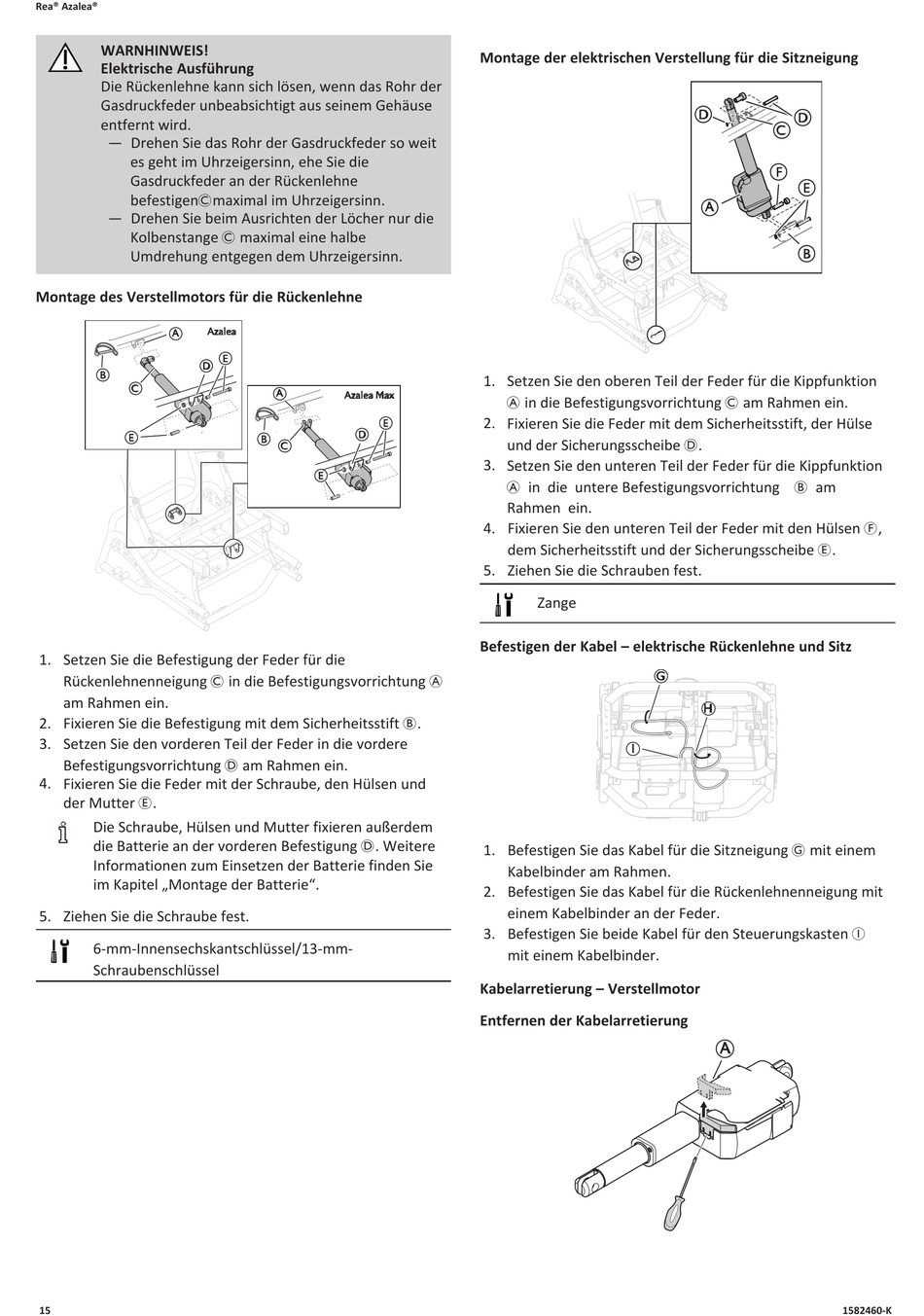

Invacare Rea Azalea Servicehandbuch Seite 15

Rea® Azalea®
WARNHINWEIS!
Elektrische Ausführung
Die Rückenlehne kann sich lösen, wenn das Rohr der
Gasdruckfeder unbeabsichtigt aus seinem Gehäuse
entfernt wird.
— Drehen Sie das Rohr der Gasdruckfeder so weit
es geht im Uhrzeigersinn, ehe Sie die
Gasdruckfeder an der Rückenlehne
befestigenCmaximal im Uhrzeigersinn.
— Drehen Sie beim Ausrichten der Löcher nur die
Kolbenstange C maximal eine halbe
Umdrehung entgegen dem Uhrzeigersinn.
Montage des Verstellmotors für die Rückenlehne
Azalea
A
D
B
C
E
1. Setzen Sie die Befestigung der Feder für die
Rückenlehnenneigung C in die Befestigungsvorrichtung A
am Rahmen ein.
2. Fixieren Sie die Befestigung mit dem Sicherheitsstift B.
3. Setzen Sie den vorderen Teil der Feder in die vordere
Befestigungsvorrichtung D am Rahmen ein.
4. Fixieren Sie die Feder mit der Schraube, den Hülsen und
der Mutter E.
Die Schraube, Hülsen und Mutter fixieren außerdem
die Batterie an der vorderen Befestigung D. Weitere
Informationen zum Einsetzen der Batterie finden Sie
im Kapitel „Montage der Batterie".
5. Ziehen Sie die Schraube fest.
6-mm-Innensechskantschlüssel/13-mm-
Schraubenschlüssel
15
E
A
Azalea Max
E
D
B
C
E
Montage der elektrischen Verstellung für die Sitzneigung
1.
Setzen Sie den oberen Teil der Feder für die Kippfunktion
A in die Befestigungsvorrichtung C am Rahmen ein.
2.
Fixieren Sie die Feder mit dem Sicherheitsstift, der Hülse
und der Sicherungsscheibe D.
3.
Setzen Sie den unteren Teil der Feder für die Kippfunktion
A in die untere Befestigungsvorrichtung B am
Rahmen ein.
4. Fixieren Sie den unteren Teil der Feder mit den Hülsen F,
dem Sicherheitsstift und der Sicherungsscheibe E.
5. Ziehen Sie die Schrauben fest.
Zange
Befestigen der Kabel – elektrische Rückenlehne und Sitz
I
1. Befestigen Sie das Kabel für die Sitzneigung G mit einem
Kabelbinder am Rahmen.
2. Befestigen Sie das Kabel für die Rückenlehnenneigung mit
einem Kabelbinder an der Feder.
3. Befestigen Sie beide Kabel für den Steuerungskasten I
mit einem Kabelbinder.
Kabelarretierung – Verstellmotor
Entfernen der Kabelarretierung
D
D
C
F
E
A
B
G
H
A
