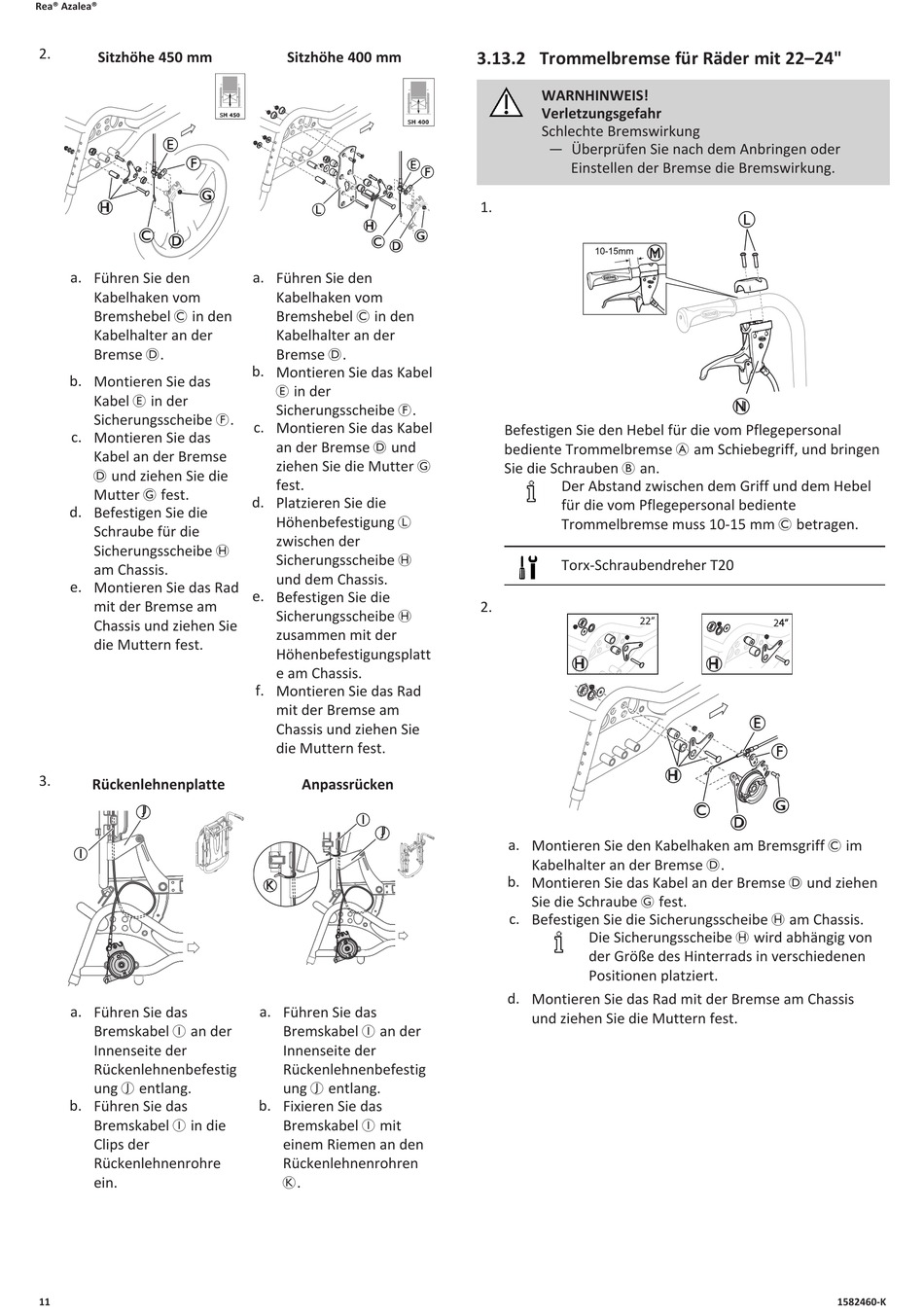

2.
Sitzhöhe 450 mm
E
F
G
H
C
D
a. Führen Sie den
Kabelhaken vom
Bremshebel C in den
Kabelhalter an der
Bremse D.
b. Montieren Sie das
Kabel E in der
Sicherungsscheibe F.
c. Montieren Sie das
Kabel an der Bremse
D und ziehen Sie die
Mutter G fest.
d. Befestigen Sie die
Schraube für die
Sicherungsscheibe H
am Chassis.
e. Montieren Sie das Rad
mit der Bremse am
Chassis und ziehen Sie
die Muttern fest.
3.
Rückenlehnenplatte
J
I
a. Führen Sie das
Bremskabel I an der
Innenseite der
Rückenlehnenbefestig
ung J entlang.
b. Führen Sie das
Bremskabel I in die
Clips der
Rückenlehnenrohre
ein.
11
Sitzhöhe 400 mm
S
H 4 5 0
L
H
C
D
a. Führen Sie den
Kabelhaken vom
Bremshebel C in den
Kabelhalter an der
Bremse D.
b. Montieren Sie das Kabel
E in der
Sicherungsscheibe F.
c. Montieren Sie das Kabel
an der Bremse D und
ziehen Sie die Mutter G
fest.
d. Platzieren Sie die
Höhenbefestigung L
zwischen der
Sicherungsscheibe H
und dem Chassis.
e. Befestigen Sie die
Sicherungsscheibe H
zusammen mit der
Höhenbefestigungsplatt
e am Chassis.
f. Montieren Sie das Rad
mit der Bremse am
Chassis und ziehen Sie
die Muttern fest.
Anpassrücken
I
J
K
a. Führen Sie das
Bremskabel I an der
Innenseite der
Rückenlehnenbefestig
ung J entlang.
b. Fixieren Sie das
Bremskabel I mit
einem Riemen an den
Rückenlehnenrohren
K.
3.13.2 Trommelbremse für Räder mit 22–24"
WARNHINWEIS!
Verletzungsgefahr
S
H 4 0 0
Schlechte Bremswirkung
— Überprüfen Sie nach dem Anbringen oder
Einstellen der Bremse die Bremswirkung.
E
F
1.
G
Befestigen Sie den Hebel für die vom Pflegepersonal
bediente Trommelbremse A am Schiebegriff, und bringen
Sie die Schrauben B an.
Der Abstand zwischen dem Griff und dem Hebel
für die vom Pflegepersonal bediente
Trommelbremse muss 10-15 mm C betragen.
Torx-Schraubendreher T20
2.
H
a. Montieren Sie den Kabelhaken am Bremsgriff C im
Kabelhalter an der Bremse D.
b. Montieren Sie das Kabel an der Bremse D und ziehen
Sie die Schraube G fest.
c. Befestigen Sie die Sicherungsscheibe H am Chassis.
d. Montieren Sie das Rad mit der Bremse am Chassis
und ziehen Sie die Muttern fest.
L
M
N
22"
H
E
H
C
D
Die Sicherungsscheibe H wird abhängig von
der Größe des Hinterrads in verschiedenen
Positionen platziert.
24"
F
G
