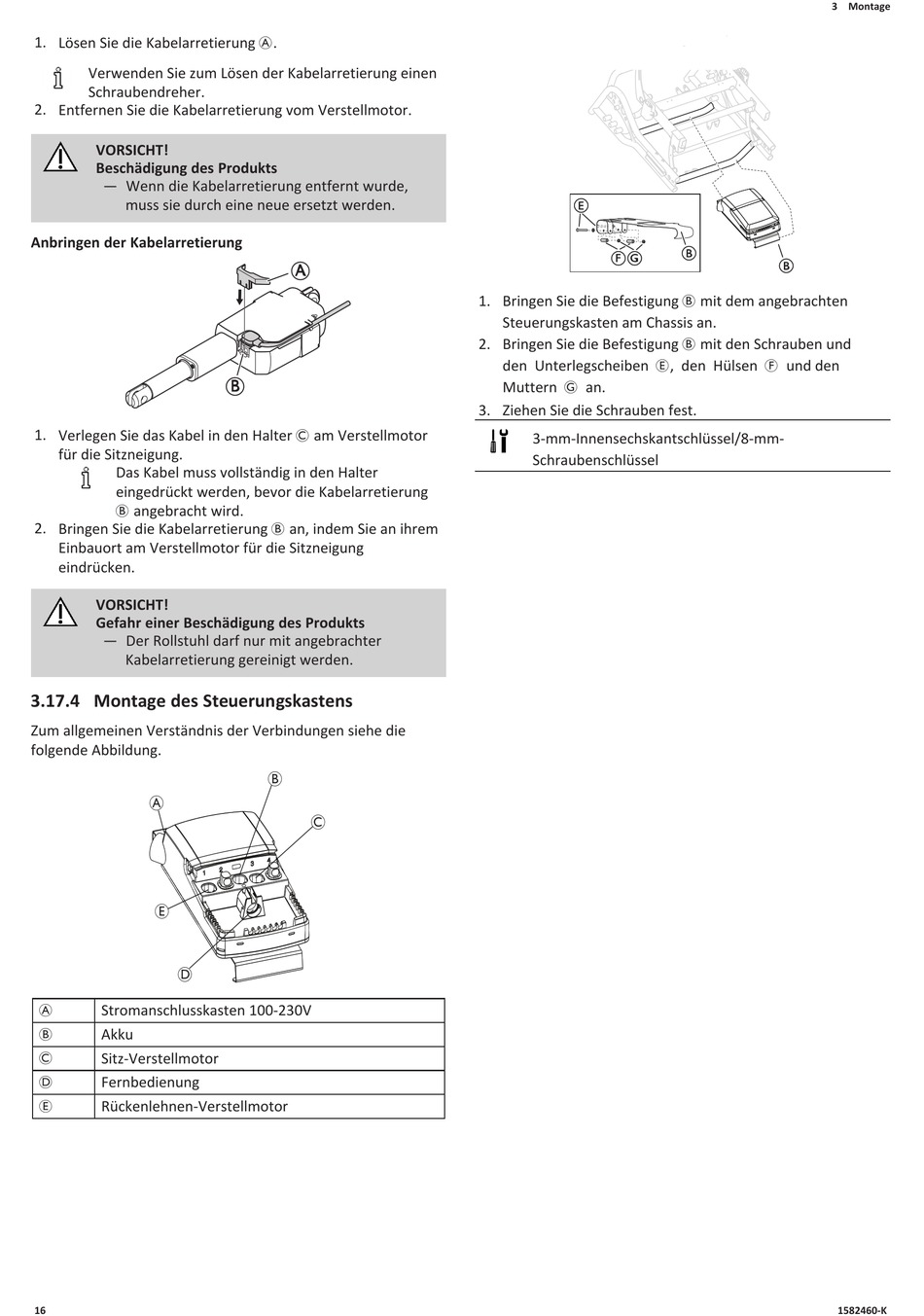

1. Lösen Sie die Kabelarretierung A.
Verwenden Sie zum Lösen der Kabelarretierung einen
Schraubendreher.
2. Entfernen Sie die Kabelarretierung vom Verstellmotor.
VORSICHT!
Beschädigung des Produkts
— Wenn die Kabelarretierung entfernt wurde,
muss sie durch eine neue ersetzt werden.
Anbringen der Kabelarretierung
1. Verlegen Sie das Kabel in den Halter C am Verstellmotor
für die Sitzneigung.
Das Kabel muss vollständig in den Halter
eingedrückt werden, bevor die Kabelarretierung
B angebracht wird.
2. Bringen Sie die Kabelarretierung B an, indem Sie an ihrem
Einbauort am Verstellmotor für die Sitzneigung
eindrücken.
VORSICHT!
Gefahr einer Beschädigung des Produkts
— Der Rollstuhl darf nur mit angebrachter
Kabelarretierung gereinigt werden.
3.17.4   Montage des Steuerungskastens
Zum allgemeinen Verständnis der Verbindungen siehe die
folgende Abbildung.
A
E
D
Stromanschlusskasten 100-230V
A
Akku
B
Sitz-Verstellmotor
C
Fernbedienung
D
Rückenlehnen-Verstellmotor
E
16
A
B
B
C
E
F
G
1. Bringen Sie die Befestigung B mit dem angebrachten
Steuerungskasten am Chassis an.
2. Bringen Sie die Befestigung B mit den Schrauben und
den  Unterlegscheiben  E,  den  Hülsen F  und den
Muttern  G an.
3. Ziehen Sie die Schrauben fest.
3-mm-Innensechskantschlüssel/8-mm-
Schraubenschlüssel
3    Montage
B
B
1582460-K
