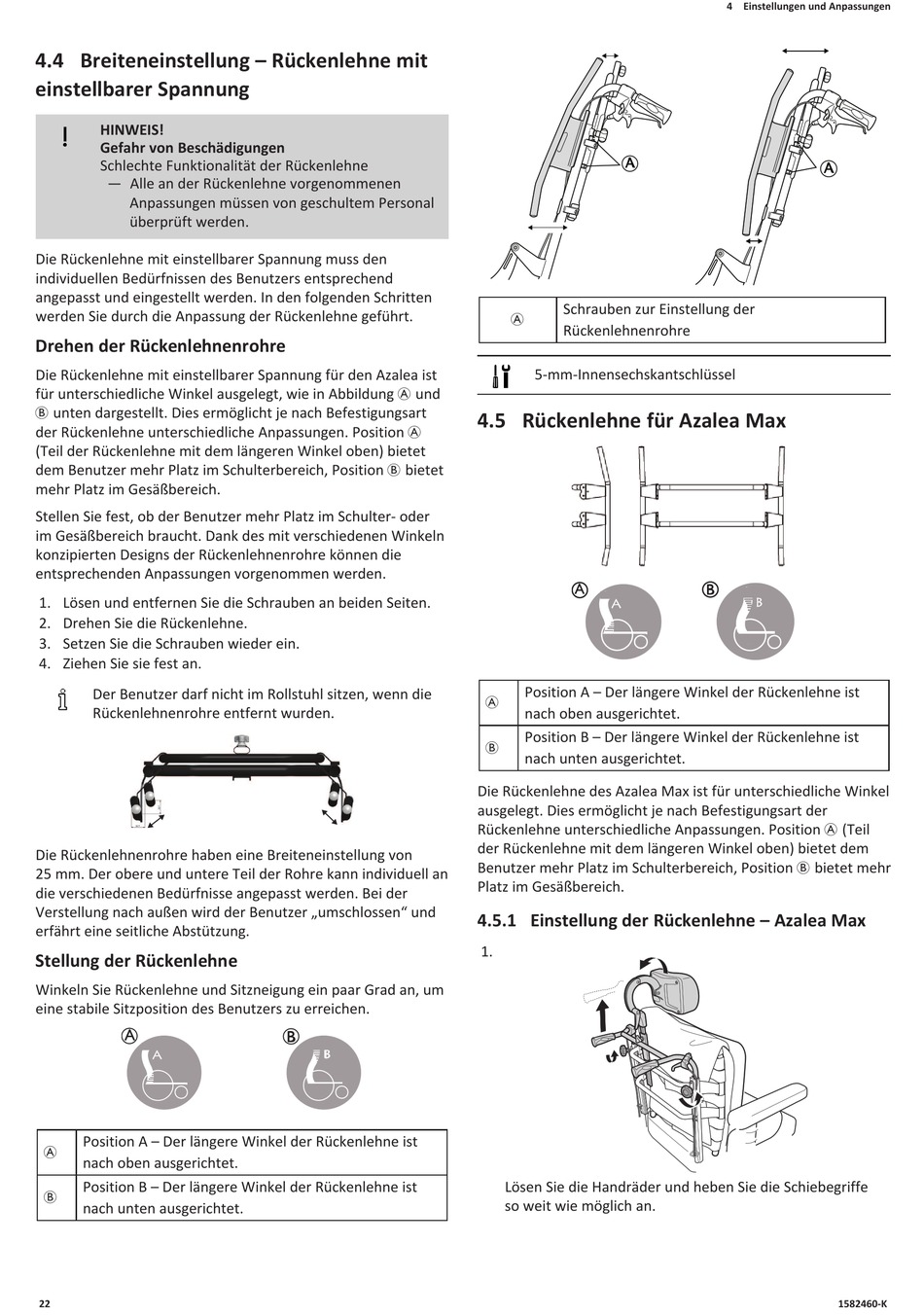

Invacare Rea Azalea Servicehandbuch Seite 22

4.4 Breiteneinstellung – Rückenlehne mit
einstellbarer Spannung
HINWEIS!
Gefahr von Beschädigungen
Schlechte Funktionalität der Rückenlehne
— Alle an der Rückenlehne vorgenommenen
Anpassungen müssen von geschultem Personal
überprüft werden.
Die Rückenlehne mit einstellbarer Spannung muss den
individuellen Bedürfnissen des Benutzers entsprechend
angepasst und eingestellt werden. In den folgenden Schritten
werden Sie durch die Anpassung der Rückenlehne geführt.
Drehen der Rückenlehnenrohre
Die Rückenlehne mit einstellbarer Spannung für den Azalea ist
für unterschiedliche Winkel ausgelegt, wie in Abbildung A und
B unten dargestellt. Dies ermöglicht je nach Befestigungsart
der Rückenlehne unterschiedliche Anpassungen. Position A
(Teil der Rückenlehne mit dem längeren Winkel oben) bietet
dem Benutzer mehr Platz im Schulterbereich, Position B bietet
mehr Platz im Gesäßbereich.
Stellen Sie fest, ob der Benutzer mehr Platz im Schulter- oder
im Gesäßbereich braucht. Dank des mit verschiedenen Winkeln
konzipierten Designs der Rückenlehnenrohre können die
entsprechenden Anpassungen vorgenommen werden.
1. Lösen und entfernen Sie die Schrauben an beiden Seiten.
2. Drehen Sie die Rückenlehne.
3. Setzen Sie die Schrauben wieder ein.
4. Ziehen Sie sie fest an.
Der Benutzer darf nicht im Rollstuhl sitzen, wenn die
Rückenlehnenrohre entfernt wurden.
Die Rückenlehnenrohre haben eine Breiteneinstellung von
25 mm. Der obere und untere Teil der Rohre kann individuell an
die verschiedenen Bedürfnisse angepasst werden. Bei der
Verstellung nach außen wird der Benutzer „umschlossen" und
erfährt eine seitliche Abstützung.
Stellung der Rückenlehne
Winkeln Sie Rückenlehne und Sitzneigung ein paar Grad an, um
eine stabile Sitzposition des Benutzers zu erreichen.
A
A
Position A – Der längere Winkel der Rückenlehne ist
A
nach oben ausgerichtet.
Position B – Der längere Winkel der Rückenlehne ist
B
nach unten ausgerichtet.
22
B
B
A
Schrauben zur Einstellung der
A
Rückenlehnenrohre
5-mm-Innensechskantschlüssel
4.5 Rückenlehne für Azalea Max
A
A
Position A – Der längere Winkel der Rückenlehne ist
A
nach oben ausgerichtet.
Position B – Der längere Winkel der Rückenlehne ist
B
nach unten ausgerichtet.
Die Rückenlehne des Azalea Max ist für unterschiedliche Winkel
ausgelegt. Dies ermöglicht je nach Befestigungsart der
Rückenlehne unterschiedliche Anpassungen. Position A (Teil
der Rückenlehne mit dem längeren Winkel oben) bietet dem
Benutzer mehr Platz im Schulterbereich, Position B bietet mehr
Platz im Gesäßbereich.
4.5.1 Einstellung der Rückenlehne – Azalea Max
1.
Lösen Sie die Handräder und heben Sie die Schiebegriffe
so weit wie möglich an.
4 Einstellungen und Anpassungen
A
B
B
