1. Wegschwenkbare winkeleinstellbare Beinstütze
2. Wegschwenkbare Beinstütze (fixiert).
Werkzeuge: 5-mm-Inbusschlüssel

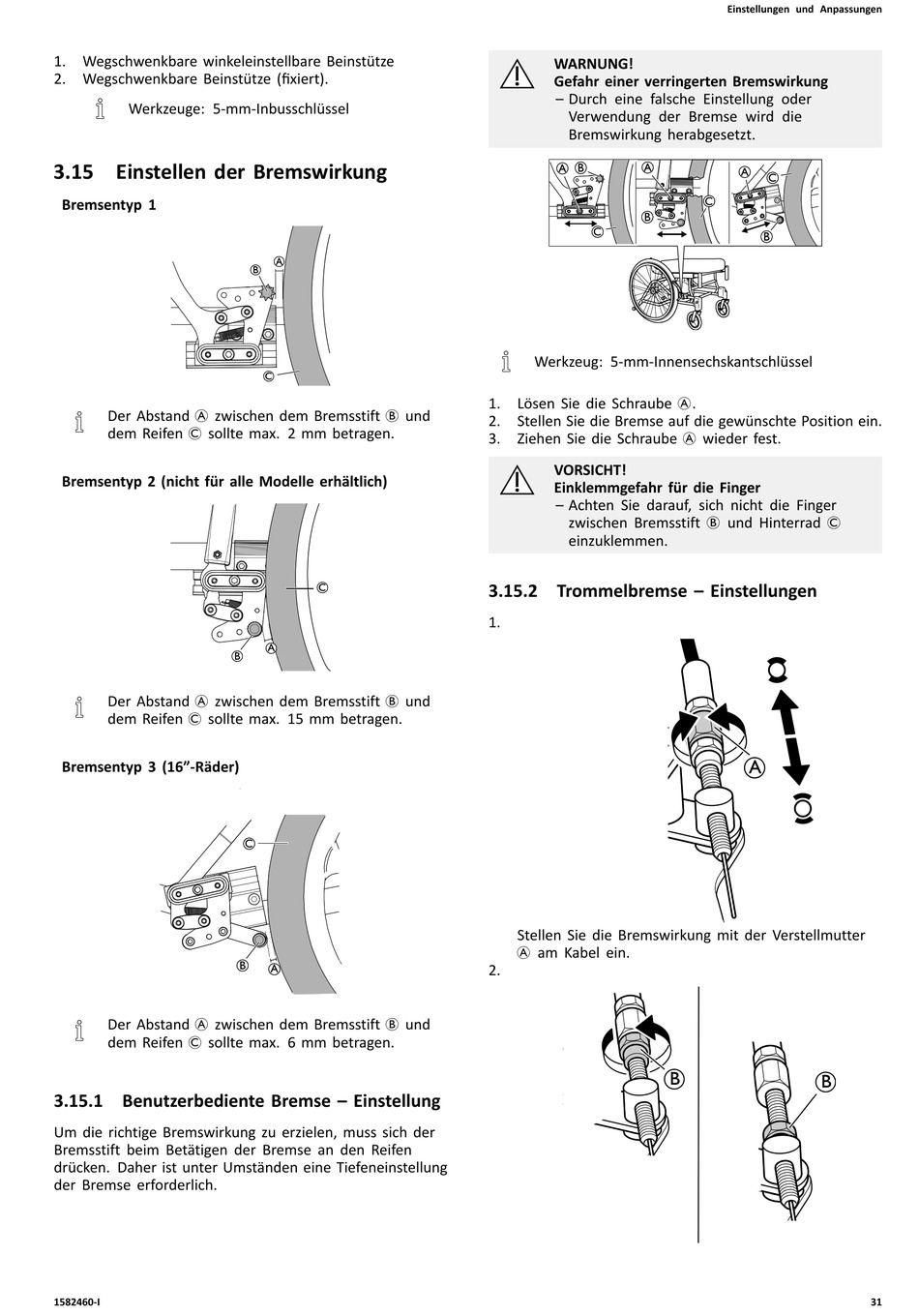

3.15 Einstellen der Bremswirkung
Bremsentyp 1
Der Abstand A zwischen dem Bremsstift B und
dem Reifen C sollte max. 2 mm betragen.
Bremsentyp 2 (nicht für alle Modelle erhältlich)
Der Abstand A zwischen dem Bremsstift B und
dem Reifen C sollte max. 15 mm betragen.
Bremsentyp 3 (16"-Räder)
Der Abstand A zwischen dem Bremsstift B und
dem Reifen C sollte max. 6 mm betragen.
3.15.1 Benutzerbediente Bremse – Einstellung
Um die richtige Bremswirkung zu erzielen, muss sich der
Bremsstift beim Betätigen der Bremse an den Reifen
drücken. Daher ist unter Umständen eine Tiefeneinstellung
der Bremse erforderlich.
1582460-I
A
B
C
A
A
WARNUNG!
Gefahr einer verringerten Bremswirkung
– Durch eine falsche Einstellung oder
Verwendung der Bremse wird die
Bremswirkung herabgesetzt.
A
A
C
Werkzeug: 5-mm-Innensechskantschlüssel
1. Lösen Sie die Schraube A.
2. Stellen Sie die Bremse auf die gewünschte Position ein.
3. Ziehen Sie die Schraube A wieder fest.
VORSICHT!
Einklemmgefahr für die Finger
– Achten Sie darauf, sich nicht die Finger
zwischen Bremsstift B und Hinterrad C
einzuklemmen.
3.15.2 Trommelbremse – Einstellungen
1.
Stellen Sie die Bremswirkung mit der Verstellmutter
A am Kabel ein.
2.
Einstellungen und Anpassungen
A
C
C
B
A
