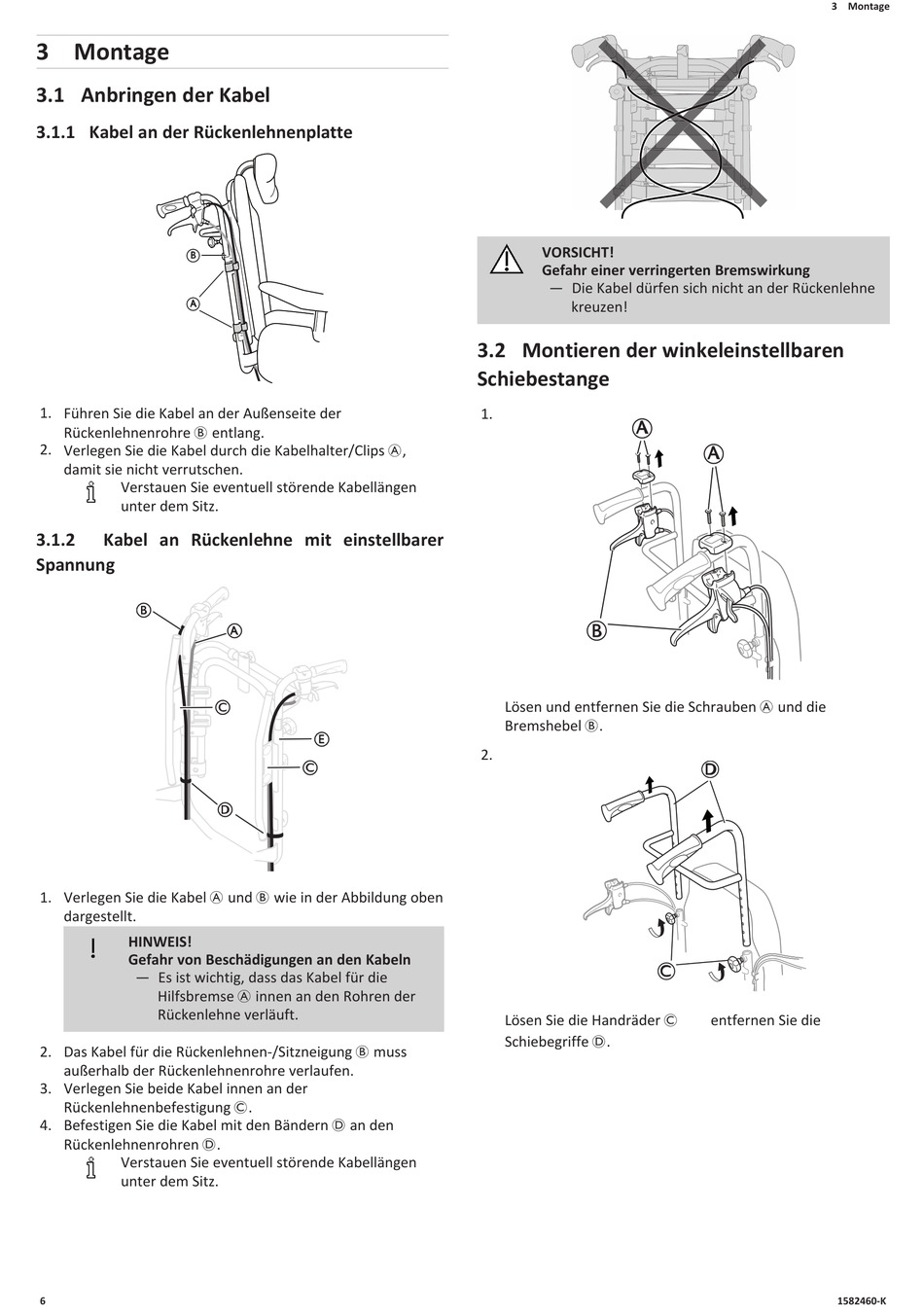

3 Montage
3.1 Anbringen der Kabel
3.1.1 Kabel an der Rückenlehnenplatte
B
A
1. Führen Sie die Kabel an der Außenseite der
Rückenlehnenrohre B entlang.
2. Verlegen Sie die Kabel durch die Kabelhalter/Clips A,
damit sie nicht verrutschen.
Verstauen Sie eventuell störende Kabellängen
unter dem Sitz.
3.1.2 Kabel an Rückenlehne mit einstellbarer
Spannung
B
1. Verlegen Sie die Kabel A und B wie in der Abbildung oben
dargestellt.
HINWEIS!
Gefahr von Beschädigungen an den Kabeln
— Es ist wichtig, dass das Kabel für die
Hilfsbremse A innen an den Rohren der
Rückenlehne verläuft.
2. Das Kabel für die Rückenlehnen-/Sitzneigung B muss
außerhalb der Rückenlehnenrohre verlaufen.
3. Verlegen Sie beide Kabel innen an der
Rückenlehnenbefestigung C.
4. Befestigen Sie die Kabel mit den Bändern D an den
Rückenlehnenrohren D.
Verstauen Sie eventuell störende Kabellängen
unter dem Sitz.
6
A
C
E
C
D
VORSICHT!
Gefahr einer verringerten Bremswirkung
— Die Kabel dürfen sich nicht an der Rückenlehne
kreuzen!
3.2 Montieren der winkeleinstellbaren
Schiebestange
1.
A
B
Lösen und entfernen Sie die Schrauben A und die
Bremshebel B.
2.
Lösen Sie die Handräder C und entfernen Sie die
Schiebegriffe D.
3 Montage
A
D
C
