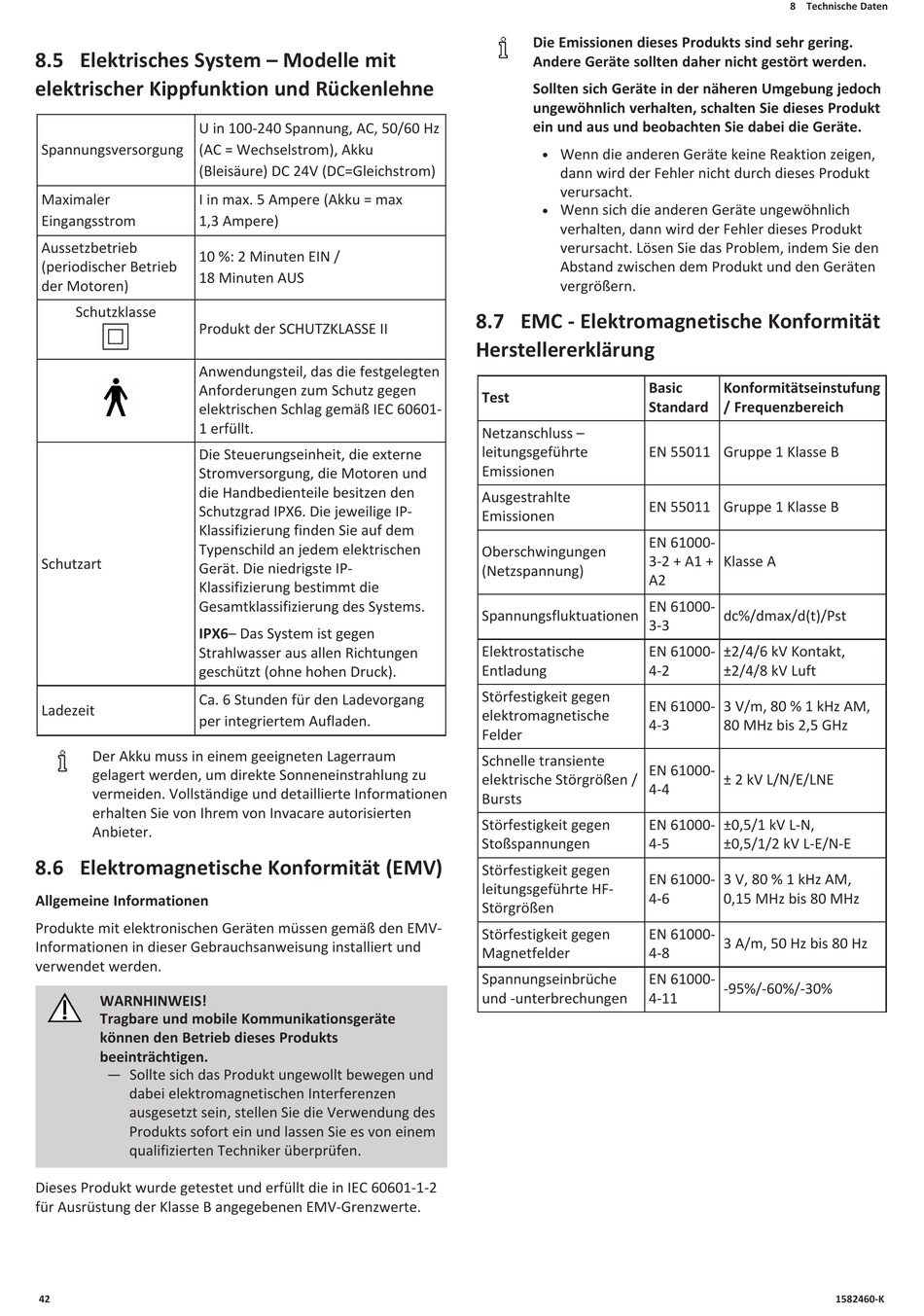

8.5 Elektrisches System – Modelle mit
elektrischer Kippfunktion und Rückenlehne
U in 100-240 Spannung, AC, 50/60 Hz
Spannungsversorgung (AC = Wechselstrom), Akku
(Bleisäure) DC 24V (DC=Gleichstrom)
Maximaler I in max. 5 Ampere (Akku = max
Eingangsstrom 1,3 Ampere)
Aussetzbetrieb
10 %: 2 Minuten EIN /
(periodischer Betrieb
18 Minuten AUS
der Motoren)
Schutzklasse
Produkt der SCHUTZKLASSE II
Anwendungsteil, das die festgelegten
Anforderungen zum Schutz gegen
elektrischen Schlag gemäß IEC 60601-
1 erfüllt.
Die Steuerungseinheit, die externe
Stromversorgung, die Motoren und
die Handbedienteile besitzen den
Schutzgrad IPX6. Die jeweilige IP-
Klassifizierung finden Sie auf dem
Typenschild an jedem elektrischen
Schutzart
Gerät. Die niedrigste IP-
Klassifizierung bestimmt die
Gesamtklassifizierung des Systems.
IPX6– Das System ist gegen
Strahlwasser aus allen Richtungen
geschützt (ohne hohen Druck).
Ca. 6 Stunden für den Ladevorgang
Ladezeit
per integriertem Aufladen.
Der Akku muss in einem geeigneten Lagerraum
gelagert werden, um direkte Sonneneinstrahlung zu
vermeiden. Vollständige und detaillierte Informationen
erhalten Sie von Ihrem von Invacare autorisierten
Anbieter.
8.6 Elektromagnetische Konformität (EMV)
Allgemeine Informationen
Produkte mit elektronischen Geräten müssen gemäß den EMV-
Informationen in dieser Gebrauchsanweisung installiert und
verwendet werden.
WARNHINWEIS!
Tragbare und mobile Kommunikationsgeräte
können den Betrieb dieses Produkts
beeinträchtigen.
— Sollte sich das Produkt ungewollt bewegen und
dabei elektromagnetischen Interferenzen
ausgesetzt sein, stellen Sie die Verwendung des
Produkts sofort ein und lassen Sie es von einem
qualifizierten Techniker überprüfen.
Dieses Produkt wurde getestet und erfüllt die in IEC 60601-1-2
für Ausrüstung der Klasse B angegebenen EMV-Grenzwerte.
42
Die Emissionen dieses Produkts sind sehr gering.
Andere Geräte sollten daher nicht gestört werden.
Sollten sich Geräte in der näheren Umgebung jedoch
ungewöhnlich verhalten, schalten Sie dieses Produkt
ein und aus und beobachten Sie dabei die Geräte.
Wenn die anderen Geräte keine Reaktion zeigen,
l
dann wird der Fehler nicht durch dieses Produkt
verursacht.
Wenn sich die anderen Geräte ungewöhnlich
l
verhalten, dann wird der Fehler dieses Produkt
verursacht. Lösen Sie das Problem, indem Sie den
Abstand zwischen dem Produkt und den Geräten
vergrößern.
8.7 EMC - Elektromagnetische Konformität
Herstellererklärung
Basic
Test
Standard
Netzanschluss –
leitungsgeführte EN 55011 Gruppe 1 Klasse B
Emissionen
Ausgestrahlte
EN 55011 Gruppe 1 Klasse B
Emissionen
EN 61000-
Oberschwingungen
3-2 + A1 +
(Netzspannung)
A2
EN 61000-
Spannungsfluktuationen
3-3
Elektrostatische
EN 61000-
Entladung 4-2
Störfestigkeit gegen
EN 61000-
elektromagnetische
4-3
Felder
Schnelle transiente
EN 61000-
elektrische Störgrößen /
4-4
Bursts
Störfestigkeit gegen
EN 61000-
Stoßspannungen 4-5
Störfestigkeit gegen
EN 61000-
leitungsgeführte HF-
4-6
Störgrößen
Störfestigkeit gegen
EN 61000-
Magnetfelder 4-8
Spannungseinbrüche
EN 61000-
und -unterbrechungen 4-11
8 Technische Daten
Konformitätseinstufung
/ Frequenzbereich
Klasse A
dc%/dmax/d(t)/Pst
±2/4/6 kV Kontakt,
±2/4/8 kV Luft
3 V/m, 80 % 1 kHz AM,
80 MHz bis 2,5 GHz
± 2 kV L/N/E/LNE
±0,5/1 kV L-N,
±0,5/1/2 kV L-E/N-E
3 V, 80 % 1 kHz AM,
0,15 MHz bis 80 MHz
3 A/m, 50 Hz bis 80 Hz
-95%/-60%/-30%
