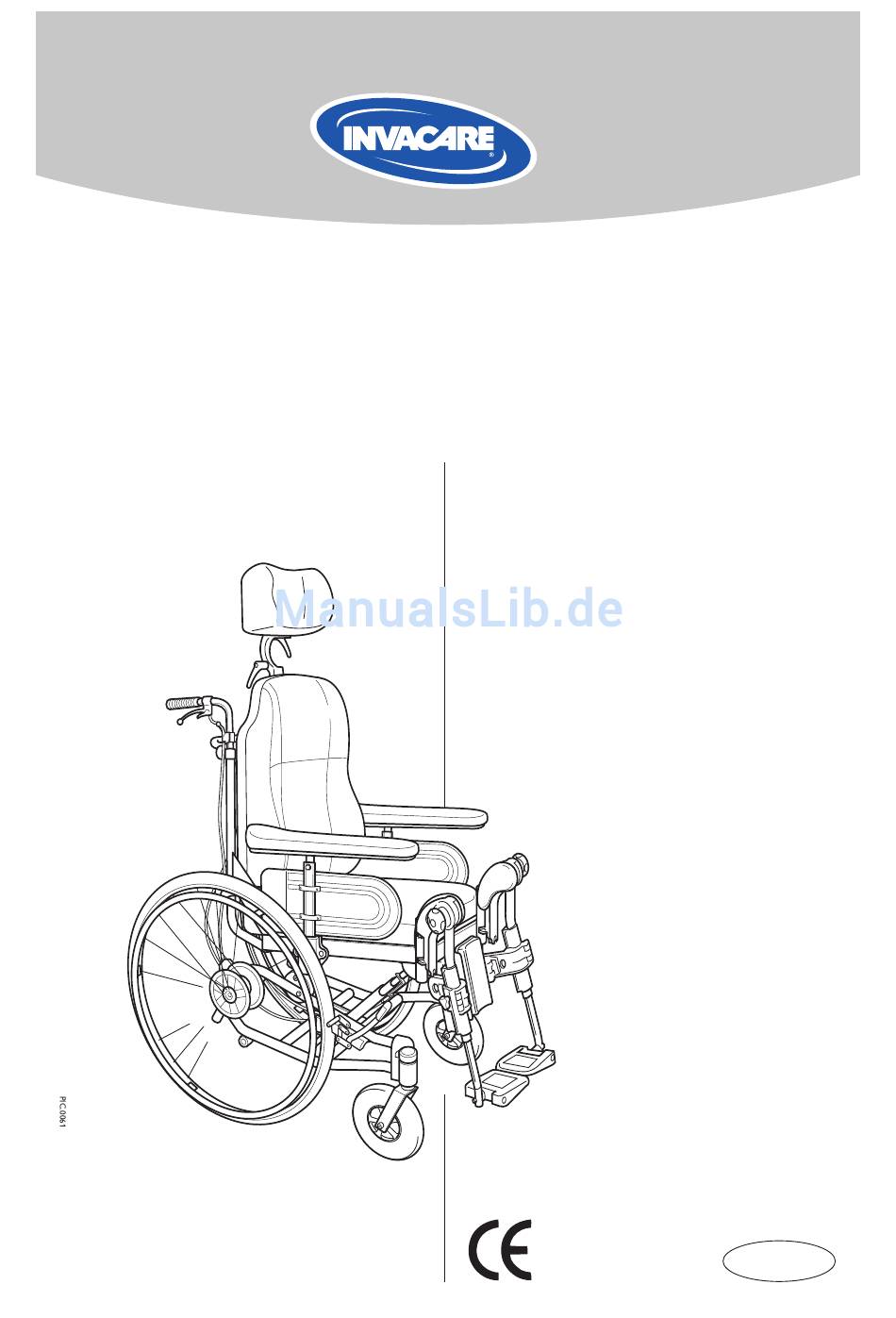

- Seite 1 706 Clematis ® Benutzerhandbuch Deutsch...
-
Seite 2: Tägliche Kontrollen
706 Clematis ® Sie haben einen Rea 706 Clematis Rollstuhl erworben.. Damit Sie den größten Nutzen und viel Freude mit ihm haben werden, und er optimal auf Sie eingestellt ist, ist es äußerst wichtig, daß befugtes medizinisches Fachpersonal den Rollstuhl für Sie ausprobiert hat.War dies der Fall, ist der Rea®... -
Seite 3: Inhaltsverzeichnis
Inhalt Die Teile des Rollstuhls Standardausführung Polsterung und Rahmenfarben, Zubehör Technische Daten Zusammenbau Einstellungen Beinstütze Fußplatten,Wadenpolster Armlehnen Winkeleinstellung von Sitz und Rückenlehne durch Begleitperson Einstellung der Schiebegriffe Gleichgewicht und Stabilität Anti-Kipp-Hilfen Bremse/Bremse für Begleitperson 12-13 Einstellung der Sitztiefe Befestigung der 12” Räder Zubehör Pelotten Abduktionskeil... -
Seite 4: Die Teile Des Rollstuhls
Die Teile des Rollstuhls 1. Rahmen, Unterteil 2. Sitzrahmen 3 Rückenlehne 4. Schiebegriffe 5. Sitz 6. Hinterrad 22", 24" 7 Lenkräder 8. Ankipphilfe/Kippschutz 9. Armlehnen 10. Beinstützen Bitte heben Sie den Rollstuhl immer an den Positionen am Rahmen, wie im Diagramm gezeigt. Heben Sie den Rollstuhl niemals an beweglichen Teilen an wie z. -
Seite 5: Standardausführung
Standardausführung Sitzbreite: 39, 44, 49 cm Sitztiefe: 45 cm Rückenlehnenhöhe: 55 cm Polster- und Rahmenfarben Polsterfarben: Grau Dartex Rahmenfarben: Perl-Grau Zubehör Der Rea® Clematis besitzt umfangreiches Zubehör. Einige Zubehörteile sind in manchen Ländern nicht erhältlich. Lenkräder 150 mm, 200 mm pannensicher Hinterräder 12", 22", 24"... -
Seite 6: Technische Daten
Technische Daten – Rea 706 Clematis ® 39, 44, 49 cm 42-48 cm 45 cm *1 63 cm *1,2 23–34 cm *1 + 2 cm mit dem Verbreiterungssatz 40–52 cm -1°– +19° Sitzbreite + 21 cm 103–108 cm *2 112-148 cm Transport-Maße *3 -1°–... -
Seite 7: Zusammenbau
Zusammenbau Nach Erhalt Ihres Rollstuhls muss die Rückenlehne befestigt und die Nackenstütze, die Armlehnen und Beinstützen am Stuhl angebracht werden. Zum Zusammenbau werden keine Werkzeuge benötigt 1a. Befestigen und Sichern der Rückenlehne Bringen Sie die Rückenlehne in eine aufrechte Position. 1b. -
Seite 8: Nackenstütze
3a.Beinstützen Die Beinstützen anbringen, indem das Rohr am oberenTeil der Beinstützen in die Rohre am Roll- stuhl heruntergedrückt werden. Die Beinstützen müssen beim Einsetzen nach außen zeigen. 3b. Die Beinstützen nach innen drehen und verriegeln- Die Beinstützen werden automatisch verriegelt,so dass keine Gefahr besteht, dass sie sich vom Roll- stuhl lösen. -
Seite 9: Einstellungen
Einstellungen BEINSTÜTZE 1–2. Die Einstellung der Beinstützen, Fußstützen und Wadenpolster ist wichtig, um eine gute, ergonomi- sche Sitzposition zu erhalten. 1. Längeneinstellung der Beinstützen Die Länge der Beinstützen können Sie einstellen, indem Sie die Schraube (A) durch eine Drehung mit dem Inbusschlüssel lockern. Ziehen Sie die Beinstütze so weit heraus,bis Sie die richtige Länge gefunden haben,und die Schraube in dem vertieften Raster des Rohrs gehalten wird. -
Seite 10: Armlehnen
ARMLEHNE 1. Einstellen der Armlehnenhöhe Die Höhe der Armlehne kann durch Lösen der Schraube (A) mit einem Inbusschlüssel verstellt werden. Auf die gewünschte Höhe einstellen und die Schraube wieder festziehen. Falls dieArmlehne zu niedrig eingestellt wird,kommt es zu Problemen mit dem Hinterrad, wenn der Sitz geneigt wird. Finger beim Einstellen der Höhe vom Zwi- schenraum zwischen dem Armlehnenpolster und der Seitenplatte fernhalten, da sie sonst... -
Seite 11: Gleichgewicht Und Stabilität
GLEICHGEWICHT UND STABILITÄT Jede Befestigung hat zwei Positionen: Prüfen Sie die Kippsicherheit mit dem Nutzer im Roll- II = leicht zu fahrender Rollstuhl, weniger stabil stuhl, nachdem der Stuhl angepasst wurde. Bringen III =stabiler Rollstuhl, weniger leicht zu fahren Sie den Sitz- und Rückenlehnenwinkel in die maxi- male rückwärtige Lage. -
Seite 12: Anti-Kipp-Hilfen
KIPPSCHUTZ/ANKIPPHILFE 1. Die Anti-Kipp-Hilfen fungieren auch als Trittbrett- rohre. Sie sind höhenverstellbar und können leicht auf sechs verschiedene Positionen eingestellt werden. Die Anti-Kipp-Hilfen verstellen, indem die Federknöpfe (A) gedrückt und dann die Anti- Kipp-Hilfen angehoben oder gesenkt werden, bis die gewünschte Position erreicht wird Beachten, daß... -
Seite 13: Bremse/Bremse Für Begleitperson
BREMSE FÜR BEGLEITPERSON 1. Anwendung bei Bewegung: Beide Hebel durch Drücken nach oben bewegen, und die Bremse wird angezogen. 2. Feststellen der Bremse: Ziehen der Bremshebel aufwärts und ebenso der Feststeller. Hebel los- lassen. 3. Lösen der Bremse: Ziehen der Hebel aufwärts und automatisches Lösen der Feststeller. -
Seite 14: Befestigung Der 12" Räder
BEFESTIGUNG DER 12“ RÄDER 1. Das vorhandene Rad durch Drücken des Knop- fes (A) auf der Radnabe entfernen. Dann beide Schrauben (B) lösen und die hintere Radbremse entfernen. 2. Die Hinterradbremse in die untere Position am Chassis bringen und durchAnziehen der Schrauben (B) befestigen. -
Seite 15: Pelotten
Zubehör SEITENPELOTTE Einstellung der Seitenpelotte Die Seitenpelotte kann höhen-, seiten- und tiefenver- stellt werden. 1. Höheneinstellung;die Innensechskantschraube (A) lösen und gleichzeitig die Befestigungsanordnung (B) nach oben oder unten verschieben. Ansch- ließend die Schraube (A) wieder anziehen. 2. Seiteneinstellung;den Drehknopf (C) lösen.Ansch- ließend die Seitenpelotte seitlich verschieben, bis Sie die gewünschte Position gefunden haben. -
Seite 16: Abduktionskeil
ABDUKTIONSKEIL 1. Dieser besteht aus einer Aufnahme, die am Sitz- unterteil angebracht wird und einem Kissen (höhen-und tiefenverstellbar), das an der Aufnah- me befestigt wird. Bringen Sie die Aufnahme in der Mitte des Frontrahmens und sichern Sie diese durch das Anziehen der Schraube. Das Kissen auf die Befestigung schieben. -
Seite 17: Transport
Transport Es ist einfach, Ihren Rea® 706 Clematis zu transpor- tieren. Entfernen Sie dazu Arm- und Beinstützen. Falten Sie den Rollstuhl und entfernen Sie die Räder (sofern diese mit Schnellverschlüssen befestigt sind). Sie haben jetzt einen Rollstuhl, der in den Gepäck- raum der meisten Autos paßt. - Seite 18 5.Rückenlehne Die Rückenlehne nach vorne falten, indem der Stift (D) entfernt wird. 6. Ggf. die Rückenlehne auch von den Schiebegriffen lösen. Die Drehknöpfe (E) drehen und nach innen zur Mitte der Rückenlehne drücken.Dann können die Rückenlehnenhaken von ihren Führungsstiften (F) entfernt werden Vorsicht bei der Montage, dass die Haken und Drehknöpfe richtig angebracht sind.
-
Seite 19: Sicherheitshinweise Und Antriebstechnik
Sicherheitshinweise und Antriebstechnik Wir empfehlen Ihnen, den Rollstuhl von der qualifizierten Person überprüfen zu lassen, die Ihnen den Rollstuhl verschrieben hat, nachdem alle Einstellungen vorgenommen worden sind, die Ihrer Körpergröße und Ihren Bedürfnissen entsprechen.Wir hoffen, dass Ihnen auch gezeigt worden ist, wie Sie am besten mit Ihrem Roll-stuhl umgehen. -
Seite 20: Überwinden Einer Bordsteinkante
Überwinden einer Bei dieser Methode befindet sich der Helfer immer hinter dem Rollstuhl; für den Benutzer ist das am sichersten. Bordsteinkante Die folgenden Hinweise gelten für den Helfer: Abbildung 1: Stellen Sie die Antikippvorrichtung nach oben.Achten Sie darauf, dass sich die Füße des Rollstuhlfahrers sicher auf den Fußstützen befinden und nicht abrutschen können. -
Seite 21: Produktbeschreibung
Recycling zugeführt werden. Sitz- und Rückenlehnenkissen sind mit waschbarem Velours bzw. einem Polyuretan-Gewebe bezogen. Der Rea 706 Clematis ist ein von der Begleitperson bedienbarer Rollstuhl mit einer winkelverstellbaren Sitzeinheit. Der Rückenwinkel kann unabhängig von der Sitzeinheit verstellt werden. Die Auslösemechanismen für die Sitz- und Rückenverstellung befinden sich an den Schiebegriffen. -
Seite 22: Garantie
Niedrigprofilreifen: 7.0 bar 90 psi Technischer Kundendienst • Es dürfen nur Originalteile oder solche, die von Invacare genehmigt sind und den Vorgaben entsprechen, verwendet werden. • Der technische Kundendienst muss von einem zugelassenen Rollstuhltechniker oder von der Invacare® Kundendienstabteilung durchgeführt werden. -
Seite 23: Entsorgung
Reifen und Schläuche bestehen aus Gummi und können wie oben erwähnt, entsorgt werden. Verpackung Alle Invacare Rea AB Verpackungen wurden entwickelt,um die Produkte zu schützen und überflüssigen Abfall zu vermeiden.Alle Kartonagen sind wiederverwertbar. Bitte kontaktieren Sie Ihre örtliche Recycling – Behörde, um genauere Informationen zu erhalten, wie Sie mit den oben erwähnten Materialien... -
Seite 24: Hersteller
Beim Einstellen der Sitzbreite stets darauf achten, erreichen, wenn sie der Sonne lange ausgesetzt daß die Innenseiten der Armlehnen keinen Druck werden. auf Hüften und Becken verursachen. Hersteller: Invacare Rea AB Växjövägen 303 S-343 71 DIÖ SWEDEN Verkaufsfirmen: France Belgium: Denmark: Germany: Invacare Poirier S.A...
